JÄRN OCH STÅL

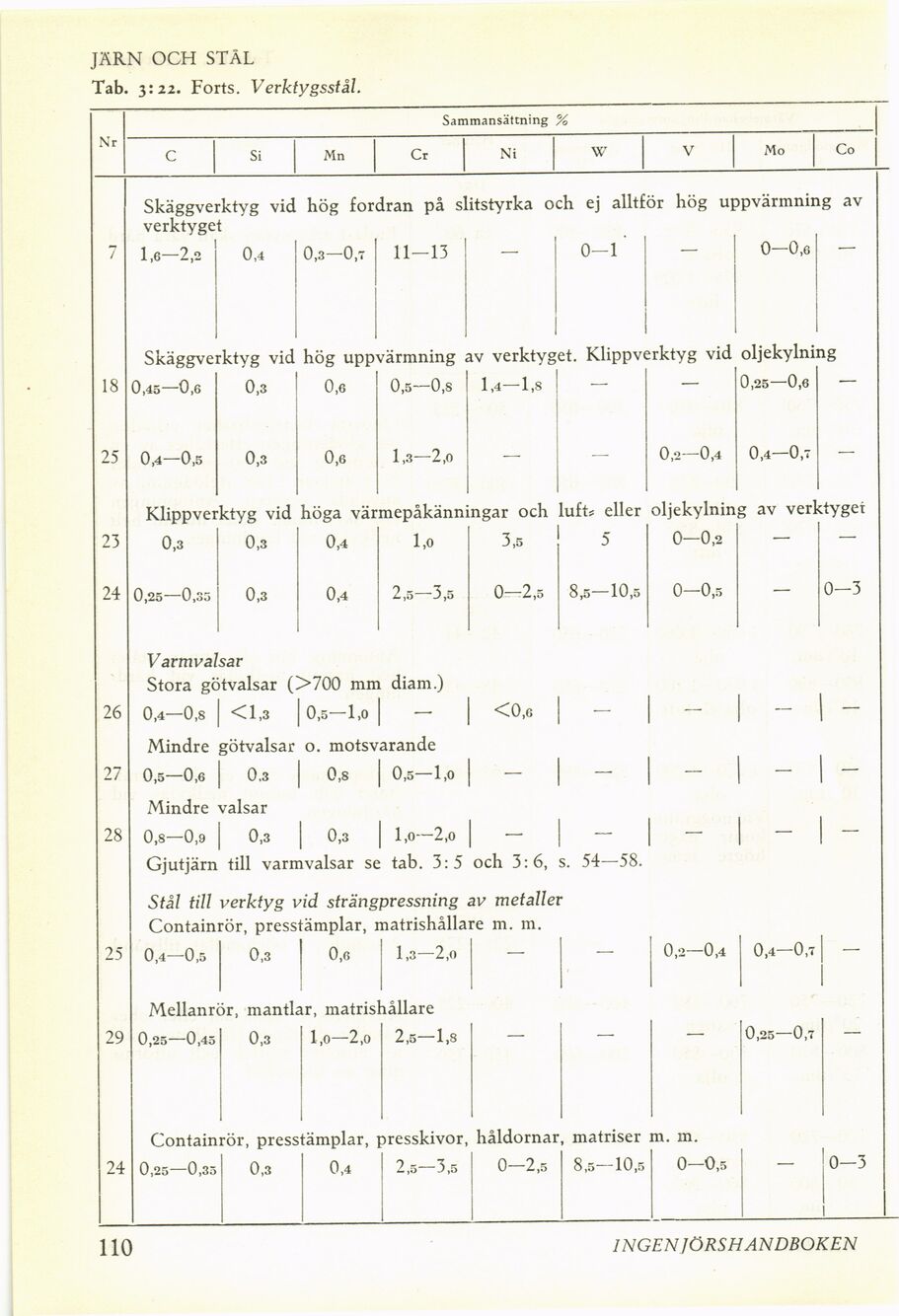

Tab. 3:22. Forts. Verktygsstål.
Nr
Sammansättning %
Mn
Cr
Ni
W
Mo
Co
Skäggverktyg vid hög fordran på slitstyrka och ej alltför hög uppvärmning av
verktyget
7 1,6—2,2 0,4 0,3-0,7 11 — 13 — 0—1 — 0-0,6 —
Skäggverktyg vid hög uppvärmning av verktyget. Klippverktyg vid oljekylning
18 0,45—0,6 0,3 0,6 0,5—0,8 1,4—1,8 — — 0,25 —0,6 —
25 0,4—0,5 0,3 0,6 1,3—2,0 — — 0,2—0,4 0,4—0,7 —
Klippverktyg vid höga värmepåkänningar och luft* eller oljekylning av verktyget
23 0,3 0,3 0,4 l,o 3,5 5 0—0,2 — —
24 0,25—0,35 0,3 0,4 2,5—3,5 0—2,5 8,5—10,5 0—0,5 — 0—3
Varmvalsar
Stora götvalsar (>700 mm diam.)
26 0,4—0,8 | <1,3 | 0,5—l,o | — | <0,6 | — | — | — | —
Mindre götvalsar o. motsvarande
27 0,5—0,6 | 0.3 | 0,8 | 0,5—l,o | — | — | — | — | —
Mindre valsar
28 0,8—0,9 | 0,3 | 0,3 I 1,0—2,0 | — | — | — | — | —
Gjutjärn till varmvalsar se tab. 3:5 och 3:6, s. 54—58.
Stål till verktyg vid strängpressning av metaller
Containrör, presstämplar, matrishållare m. m.
25 0,4—0,5 0,3 | 0,6 1,3—2,0 — — | 0,2—0,4 0,4—0,7 | —
I I I
Mellanrör, mantlar, matrishållare
29 0,25—0,45 0,3 1,0—2,0 2,5—1,8 — — — 0,25—0,7 —
Containrör, presstämplar, presskivor, håldornar, matriser m. m.
24 0,25—0,35 0,3 0,4 2,5— 3,5 0—2,5 8,5—10,5 0—0,5 — ! 0—3
I
110
INGENJÖRSHANDBOKEN I
