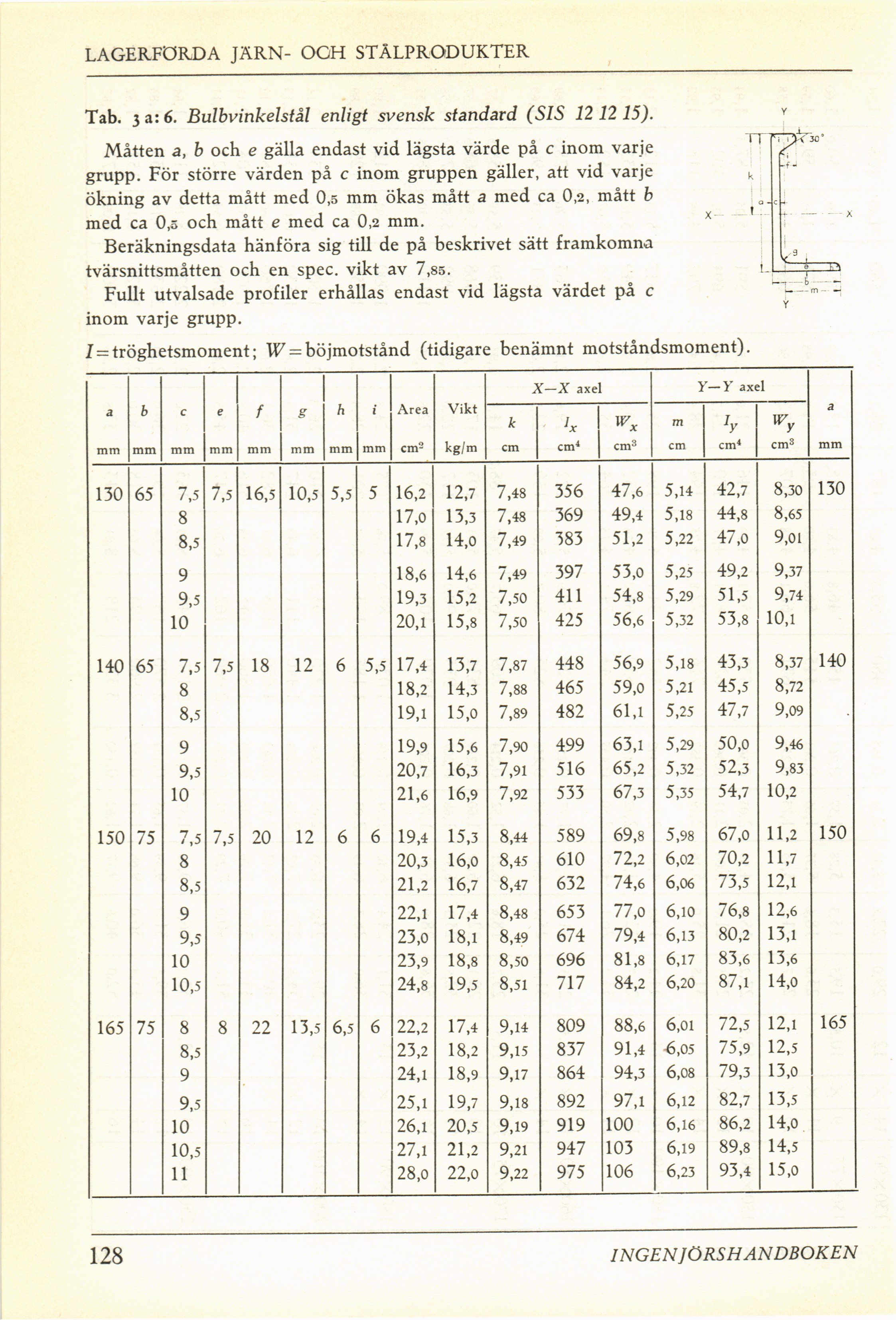

LAGERFÖRDA JÄRN- OCH STÅLPRODUKTER
Tab. 3 a: 6. Bulbvinkelstål enligt svensk standard (SIS 121215).
Måtten a, b och e gälla endast vid lägsta värde på c inom varje
grupp. För större värden på c inom gruppen gäller, att vid varje
ökning av detta mått med 0,5 mm ökas mått a med ca 0,2, mått b
med ca 0,5 och mått e med ca 0,2 mm.
Beräkningsdata hänföra sig till de på beskrivet sätt framkomna
tvärsnittsmåtten och en spec. vikt av 7,85.
Fullt utvalsade profiler erhållas endast vid lägsta värdet på c
inom varje grupp.
7 = tröghetsmoment; lF = böjmotstånd (tidigare benämnt motståndsmoment).
a mm b mm c mm e mm f mm g mm h mm i mm Area cm2 Vikt kg/m X—X axel y-y axel a mm
k cm >x cm4 cm3 m cm ’y cm4 w y cm3
130 65 7,5 7,5 16,5 10,5 5,5 5 16,2 12,7 7,48 356 47,6 5,14 42,7 8,30 130
8 17,0 13,3 7,48 369 49,4 5,18 44,8 8,65
8,5 17,8 14,0 7,49 383 51,2 5,22 47,0 9,01
9 18,6 14,6 7,49 397 53,0 5,25 49,2 9,37
9,5 19,3 15,2 7,50 411 54,8 5,29 51,5 9,74
10 20,1 15,8 7,50 425 56,6 5,32 53,8 10,1
140 65 7,5 7,5 18 12 6 5,5 17,4 13,7 7,87 448 56,9 5,18 43,3 8,37 140
8 18,2 14,3 7,88 465 59,0 5,21 45,5 8,72
8,5 19,1 15,0 7,89 482 61,1 5,25 47,7 9,09
9 19,9 15,6 7,90 499 63,1 5,29 50,0 9,46
9,5 20,7 16,3 7,91 516 65,2 5,32 52,3 9,83
10 21,6 16,9 7,92 533 67,3 5,35 54,7 10,2
150 75 7,5 7,5 20 12 6 6 19,4 15,3 8,44 589 69,8 5,98 67,0 11,2 150
8 20,3 16,0 8,45 610 72,2 6,02 70,2 11,7
8,5 21,2 16,7 8,47 632 74,6 6,06 73,5 12,1
9 22,1 17,4 8,48 653 77,0 6,10 76,8 12,6
9,5 23,0 18,1 8,49 674 79,4 6,13 80,2 13,1
10 23,9 18,8 8,50 696 81,8 6,17 83,6 13,6
10,5 24,8 19,5 8,51 717 84,2 6,20 87,1 14,0
165 75 8 8 22 13,5 6,5 6 22,2 17,4 9,14 809 88,6 6,01 72,5 12,1 165
8,5 23,2 18,2 9,15 837 91,4 £,05 75,9 12,5
9 24,1 18,9 9,17 864 94,3 6,08 79,3 13,0
9,5 25,1 19,7 9,18 892 97,1 6,12 82,7 13,5
10 26,1 20,5 9,19 919 100 6,16 86,2 14,o
10,5 27,1 21,2 9,21 947 103 6,19 89,8 14,5
11 28,0 22,0 9,22 975 106 6,23 93,4 15,0
