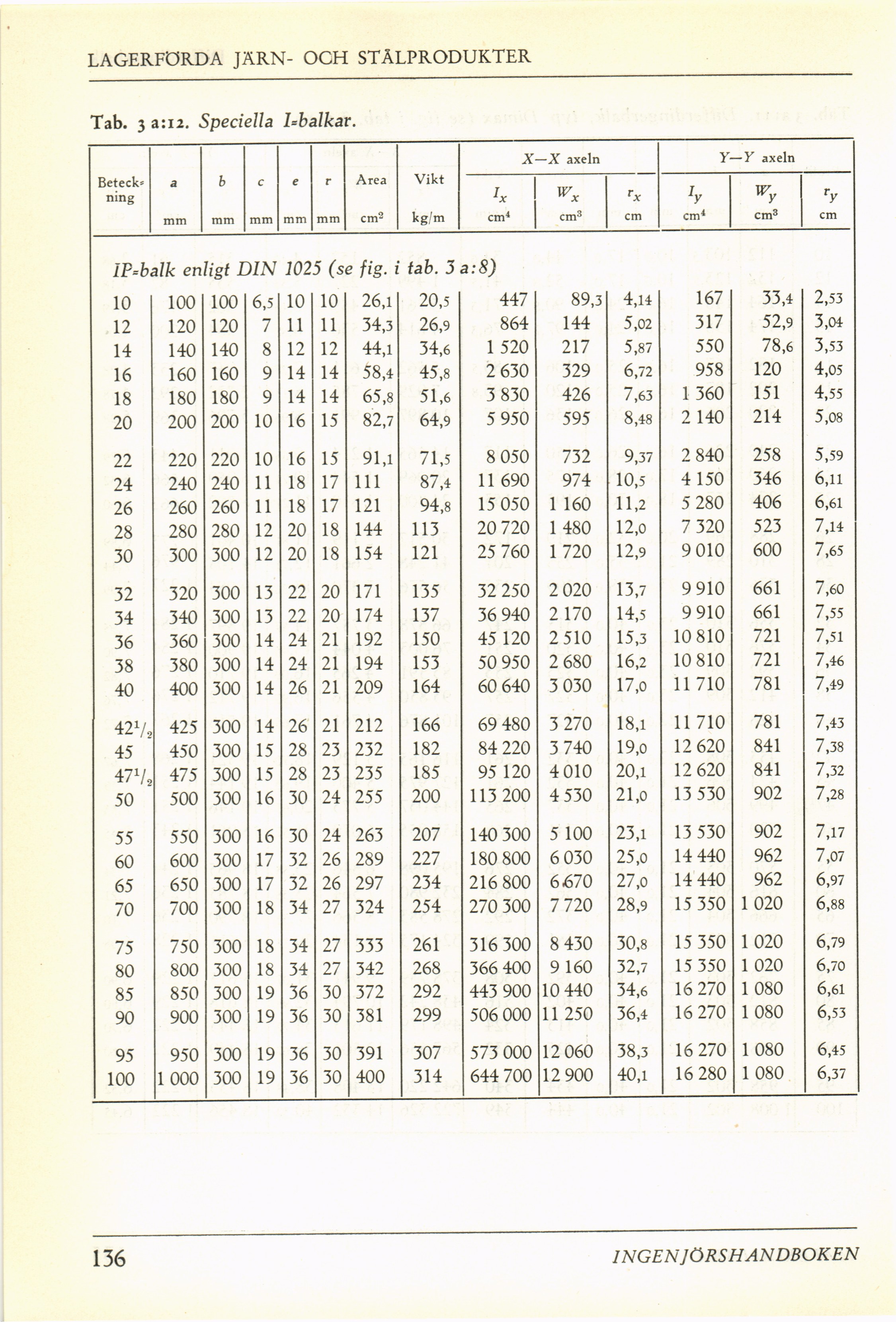

LAGERFÖRDA JÄRN- OCH STÅLPRODUKTER
Tab. 3 a:i2. Speciella bbalkav.
Beteck» ning a b c e r Area Vikt X-X axeln Y-Y axeln
iX rx b w ry
mm mm mm mm mm cm2 kg/m cm4 cm3 cm cm4 cm3 cm
IP-balk enligt DIN 1025 (se fig. i tab. 5 a:8)
10 100 100 6,5 10 10 26,1 20,5 447 89,3 4,14 167 33,4 2,53
12 120 120 7 11 11 34,3 26,9 864 144 5,02 317 52,9 3,04
14 140 140 8 12 12 44,1 34,6 1 520 217 5,87 550 78,6 3,53
16 160 160 9 14 14 58,4 45,8 2 630 329 6,72 958 120 4,05
18 180 180 9 14 14 65,8 51,6 3 830 426 7,63 1 360 151 4,55
20 200 200 10 16 15 82,7 64,9 5 950 595 8,48 2 140 214 5,08
22 220 220 10 16 15 91,1 71,5 8 050 732 9,37 2 840 258 5,59
24 240 240 11 18 17 111 87,4 11 690 974 10,5 4 150 346 6,11
26 260 260 11 18 17 121 94,8 15 050 1 160 11,2 5 280 406 6,61
28 280 280 12 20 18 144 113 20 720 1 480 12,0 7 320 523 7,14
30 300 300 12 20 18 154 121 25 760 1 720 12,9 9 010 600 7,65
32 320 300 13 22 20 171 135 32 250 2 020 13,7 9 910 661 7,60
34 340 300 13 22 20 174 137 36 940 2 170 14,5 9 910 661 7,55
36 360 300 14 24 21 192 150 45 120 2 510 15,3 10 810 721 7,51
38 380 300 14 24 21 194 153 50 950 2 680 16,2 10 810 721 7,46
40 400 300 14 26 21 209 164 60 640 3 030 17,0 11 710 781 7,49
421/2 425 300 14 26 21 212 166 69 480 3 270 18,1 11 710 781 7,43
45 450 300 15 28 23 232 182 84 220 3 740 19,0 12 620 841 7,38
47 V, 475 300 15 28 23 235 185 95 120 4 010 20,1 12 620 841 7,32
50 500 300 16 30 24 255 200 113 200 4 530 21,0 13 530 902 7,28
55 550 300 16 30 24 263 207 140 300 5 100 23,1 13 530 902 7,17
60 600 300 17 32 26 289 227 180 800 6 030 25,0 14 440 962 7,07
65 650 300 17 32 26 297 234 216 800 6670 27,0 14 440 962 6,97
70 700 300 18 34 27 324 254 270 300 7 720 28,9 15 350 1 020 6,88
75 750 300 18 34 27 333 261 316 300 8 430 30,8 15 350 1 020 6,79
80 800 300 18 34 27 342 268 366 400 9 160 32,7 15 350 1 020 6,70
85 850 300 19 36 30 372 292 443 900 10 440 34,6 16 270 1 080 6,61
90 900 300 19 36 30 381 299 506 000 11 250 36,4 16 270 1 080 6,53
95 950 300 19 36 30 391 307 573 000 12 060 38,3 16 270 1 080 6,45
100 1 000 300 19 36 30 400 314 644 700 12 900 40,1 16 280 1 080 6,37
136
INGEN JÖRS HANDBOKEN
