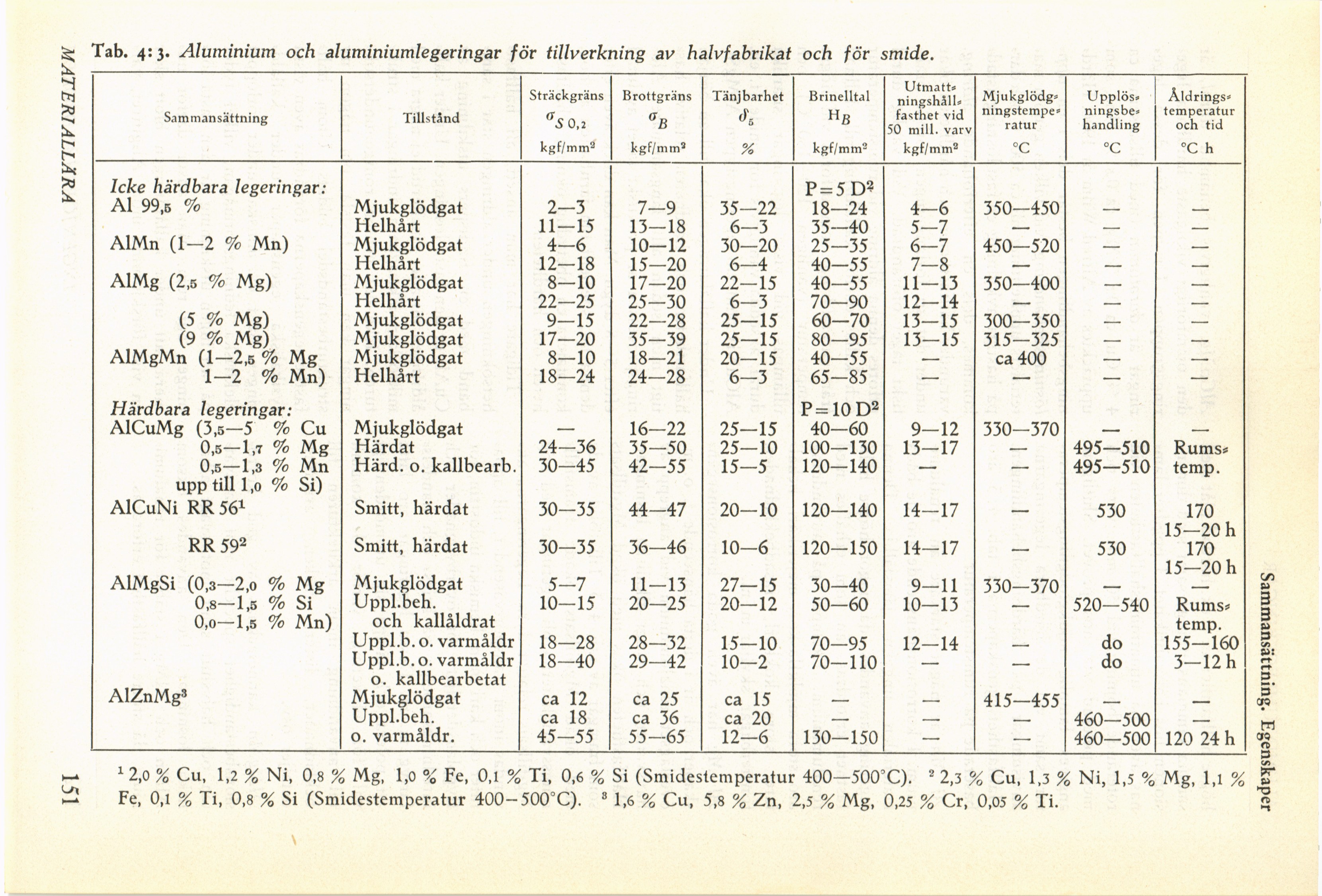

Tab. 4:3. Aluminium och aluminiumlegeringar för tillverkning av halvfabrikat och för smide.
Sammansättning Tillstånd Sträckgräns ffC A 5 0,2 kgf/mm3 Brottgräns kgf/mmJ Tänjbarhet % Brinelltal H B kgf/mm3 Utmätt» ningshåll* fasthet vid 50 mill. varv kgf/mm3 Mjukglödg* ningstempe* ratur °c Upplös» ningsbe» handling °C Åldrings» temperatur och tid °C h
Icke härdbara legeringar: P = 5D?
Al 99,5 % Mjukglödgat 2—3 7—9 35—22 18—24 4-6 350—450 — —
Helhårt 11—15 13—18 6-3 35—40 5—7 — — —
AlMn (1—2 % Mn) Mjukglödgat 4—6 10—12 30—20 25—35 6-7 450—520 — —
Helhårt 12—18 15—20 6-4 40—55 7—8 — — —
AlMg (2,5 % Mg) Mjukglödgat 8—10 17—20 22—15 40—55 11-13 350—400 — —
Helhårt 22—25 25—30 6-3 70—90 12—14 — — —
(5 % Mg) Mjukglödgat 9-15 22—28 25-15 60-70 13—15 300—350 — —
(9 % Mg) Mjukglödgat 17—20 35—39 25—15 80—95 13—15 315—325 — —
AlMgMn (1—2,5 % Mg Mjukglödgat 8—10 18-21 20—15 40—55 — ca 400 — —
1-2 % Mn) Helhårt 18—24 24—28 6-3 65—85 — — — —
Härdbara legeringar: P = 10 D2
AlCuMg (3,5—5 % Cu Mjukglödgat — 16-22 25-15 40—60 9—12 330—370 — —.
0,5—1,7 % Mg Härdat 24—36 35—50 25—10 100—130 13—17 — 495—510 Rums*
0,5—1,3 % Mn Härd. 0. kallbearb. 30-45 42-55 15—5 120—140 — — 495-510 temp.
upp till l,o % Si)
AlCuNi RR 561 Smitt, härdat 30-35 44-47 20—10 120-140 14-17 — 530 170
Smitt, härdat 15—20 h
RR 592 30-35 36-46 10-6 120-150 14-17 — 530 170
AlMgSi (0,3—2,0 % Mg Mjukglödgat 15—20 h
5-7 11-13 27-15 30—40 9—11 330-370 — —
0,8—1,5 % Si Uppl.beh. 10—15 20—25 20—12 50-60 10-13 ._ 520—540 Rums*
0,o—l,5 % Mn) och kallåldrat temp.
Uppl.b. 0. varmåldr 18—28 28-32 15—10 70—95 12-14 _ do 155—160
Uppl.b. 0. varmåldr 18—40 29—42 10—2 70-110 __ _ do 3-12 h
0. kallbearbetat
AlZnMg3 Mjukglödgat ca 12 ca 25 ca 15 .— — 415—455 _ _
Uppl.beh. ca 18 ca 36 ca 20 — —. — 460—500 —
0. varmåldr. 45—55 55—65 12—6 130-150 — — 460—500 120 24 h
1 2,0 % Cu, 1,2 % Ni, 0,8 % Mg, 1,0 % Fe, 0,1 % Ti, 0,6 % Si (Smidestemperatur 400—500’C). 2 2,3 % Cu, 1,3 % Ni, 1,5 % Mg, 1,1 %
Fe, 0,1 % Ti, 0,8 % Si (Smidestemperatur 400-500°C). 8 1,6 % Cu, 5,8 % Zn, 2,5 % Mg, 0,25 % Cr, 0,05 % Ti.
