Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

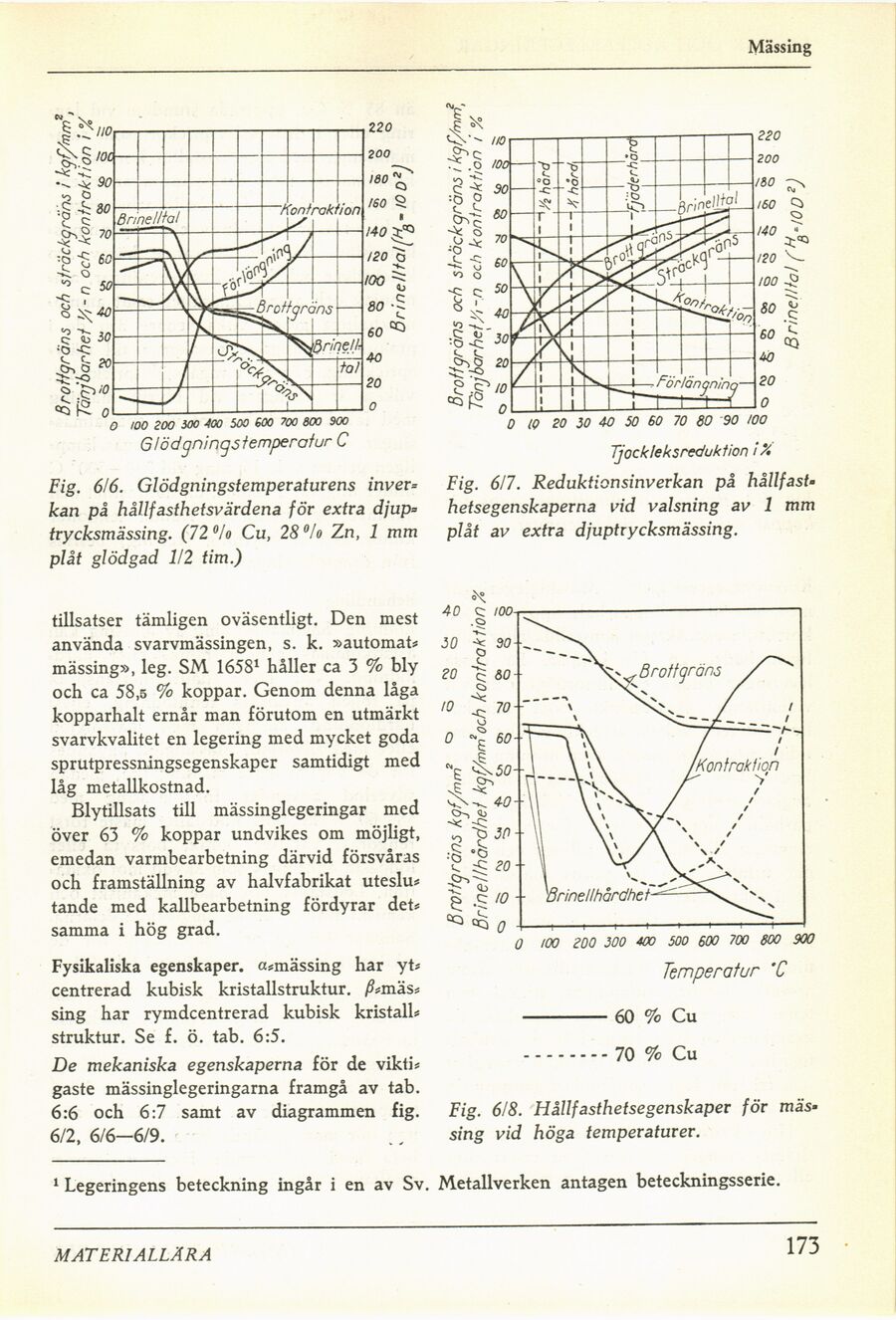

Mässing
Fig. 6/6. Glödgriingstemperaturens inv er=
kan på hållfasthetsvärdena för extra djup=
trycksmässing. (72 °/o Cu, 28 °/o Zn, 1 mm
plåt glödgad 1/2 tim.)
Fig. 6/7. Reduktionsinverkan på hållfast•
hetsegenskaperna vid valsning av 1 mm
plåt av extra djuptrycksmässing.
tillsatser tämligen oväsentligt. Den mest
använda svarvmässingen, s. k. »automat*
mässing», leg. SM 16581 håller ca 3 % bly
och ca 58,5 % koppar. Genom denna låga
kopparhalt ernår man förutom en utmärkt
svarvkvalitet en legering med mycket goda
sprutpressningsegenskaper samtidigt med
låg metallkostnad.
Blytillsats till mässinglegeringar med
över 63 % koppar undvikes om möjligt,
emedan varmbearbetning därvid försvåras
och framställning av halvfabrikat uteslu*
tände med kallbearbetning fördyrar det*
samma i hög grad.
Fysikaliska egenskaper. a*mässing har yt*
centrerad kubisk kristallstruktur. /?*mäs*
sing har rymdcentrerad kubisk kristall*
struktur. Se f. ö. tab. 6:5.
De mekaniska egenskaperna för de vikti*
gaste mässinglegeringarna framgå av tab.
6:6 och 6:7 samt av diagrammen fig.
6/2, 6/6-6/9.
60 % Cu
70 % Cu
Fig. 6/8. Hållfasthetsegenskaper för
mässing vid höga temperaturer.
1 Legeringens beteckning ingår i en av Sv. Metallverken antagen beteckningsserie.
MATERIALLÄRA
173
<< prev. page << föreg. sida << >> nästa sida >> next page >>
