Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

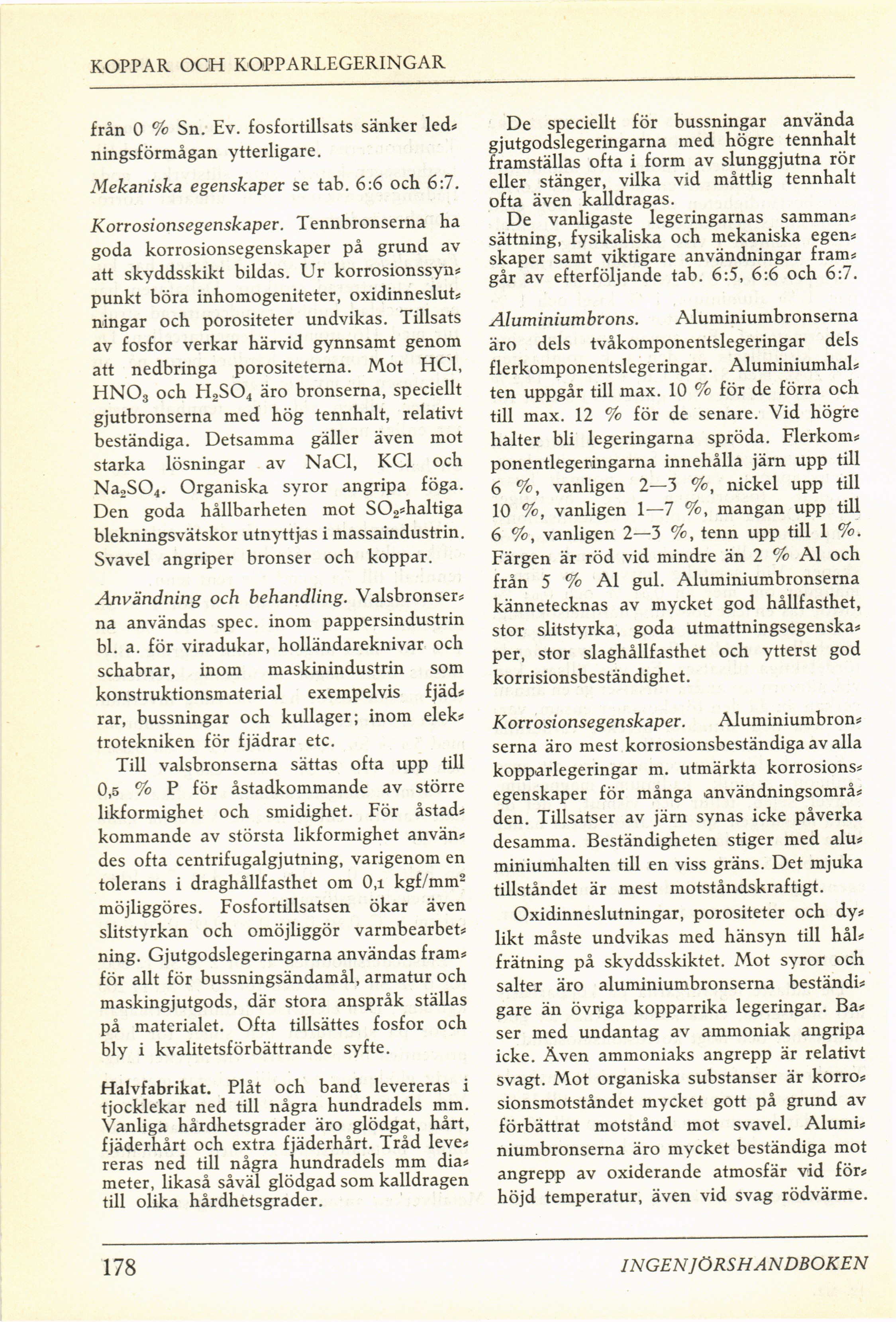

KOPPAR OGH KOPPARLEGERINGAR
från 0 % Sn. Ev. fosfortillsats sänker led?
ningsförmågan ytterligare.
Mekaniska egenskaper se tab. 6:6 och 6:7.
Korrosionsegenskaper. Tennbronserna ha
goda korrosionsegenskaper på grund av
att skyddsskikt bildas. Ur korrosionssyn*
punkt böra inhomogeniteter, oxidinneslut*
ningar och porositeter undvikas. Tillsats
av fosfor verkar härvid gynnsamt genom
att nedbringa porositeterna. Mot HCl,
HN03 och H,S04 äro bronserna, speciellt
gjutbronserna med hög tennhalt, relativt
beständiga. Detsamma gäller även mot
starka lösningar av NaCl, KC1 och
Na2S04. Organiska syror angripa föga.
Den goda hållbarheten mot S02*haltiga
blekningsvätskor utnyttjas i massaindustrin.
Svavel angriper bronser och koppar.
Användning och behandling. Valsbronser*
na användas spec. inom pappersindustrin
bl. a. för viradukar, holländareknivar och
schabrar, inom maskinindustrin som
konstruktionsmaterial exempelvis fjäd*
rar, bussningar och kullager; inom elek*
trotekniken för fjädrar etc.
Till valsbronserna sättas ofta upp till
0,5 % P för åstadkommande av större
likformighet och smidighet. För åstad*
kommande av största likformighet använ*
des ofta centrifugalgjutning, varigenom en
tolerans i draghållfasthet om 0,i kgf/mm2
möjliggöres. Fosfortillsatsen ökar även
slitstyrkan och omöjliggör varmbearbet*
ning. Gjutgodslegeringarna användas fram*
för allt för bussningsändamål, armatur och
maskingjutgods, där stora anspråk ställas
på materialet. Ofta tillsättes fosfor och
bly i kvalitetsförbättrande syfte.
Halvfabrikat. Plåt och band levereras i
tjocklekar ned till några hundradels mm.
Vanliga hårdhetsgrader äro glödgat, hårt,
fjäderhårt och extra fjäderhårt. Tråd leve*
reras ned till några hundradels mm dia*
meter, likaså såväl glödgad som kalldragen
till olika hårdhetsgrader.
De speciellt för bussningar använda
gjutgodslegeringarna med högre tennhalt
framställas ofta i form av slunggjutna rör
eller stänger, vilka vid måttlig tennhalt
ofta även kalldragas.
De vanligaste legeringarnas samman*
sättning, fysikaliska och mekaniska egen*
skaper samt viktigare användningar fram*
går av efterföljande tab. 6:5, 6:6 och 6:7.
Aluminiumbrons. Aluminiumbronserna
äro dels tvåkomponentslegeringar dels
flerkomponentslegeringar. Aluminiumhal*
ten uppgår till max. 10 % för de förra och
till max. 12 % för de senare. Vid högre
halter bli legeringarna spröda. Flerkom*
ponentlegeringarna innehålla järn upp till
6 %, vanligen 2—3 %, nickel upp till
10 %, vanligen 1—7 %, mangan upp till
6 %, vanligen 2—3 %, tenn upp till 1 %.
Färgen är röd vid mindre än 2 % Al och
från 5 % Al gul. Aluminiumbronserna
kännetecknas av mycket god hållfasthet,
stor slitstyrka, goda utmattningsegenska*
per, stor slaghållfasthet och ytterst god
korrisionsbeständighet.
Korrosionsegenskaper. Aluminiumbron*
serna äro mest korrosionsbeständiga av alla
kopparlegeringar m. utmärkta korrosions*
egenskaper för många användningsområ*
den. Tillsatser av järn synas icke påverka
desamma. Beständigheten stiger med alu*
miniumhalten till en viss gräns. Det mjuka
tillståndet är mest motståndskraftigt.
Oxidinneslutningar, porositeter och dy*
likt måste undvikas med hänsyn till hål*
frätning på skyddsskiktet. Mot syror och
salter äro aluminiumbronserna beständi*
gare än övriga kopparrika legeringar. Ba*
ser med undantag av ammoniak angripa
icke. Även ammoniaks angrepp är relativt
svagt. Mot organiska substanser är korro*
sionsmotståndet mycket gott på grund av
förbättrat motstånd mot svavel. Alumi*
niumbronserna äro mycket beständiga mot
angrepp av oxiderande atmosfär vid för*
höjd temperatur, även vid svag rödvärme.
178
INGEN ]ÖRSH ANDBOKEN
<< prev. page << föreg. sida << >> nästa sida >> next page >>
