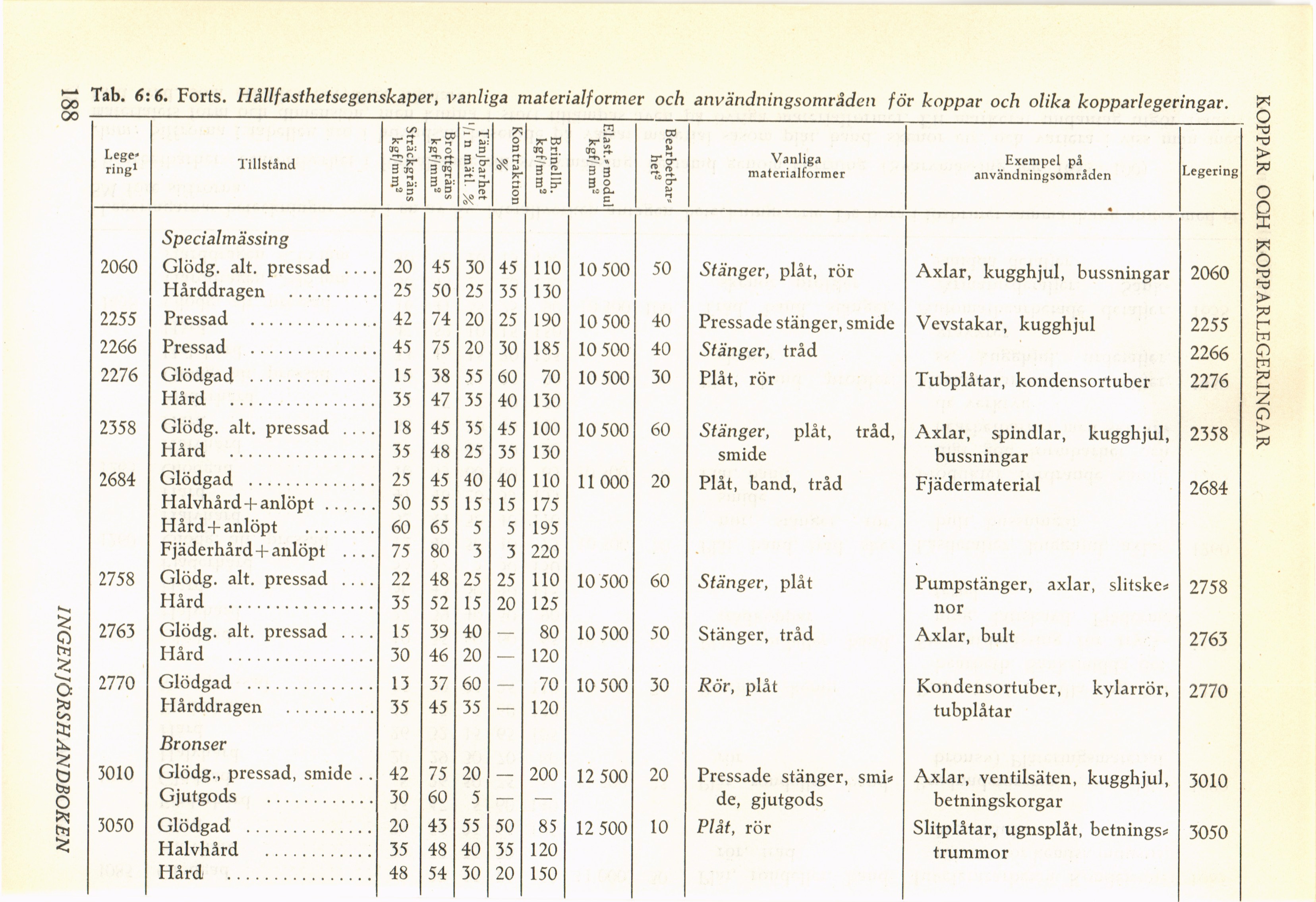

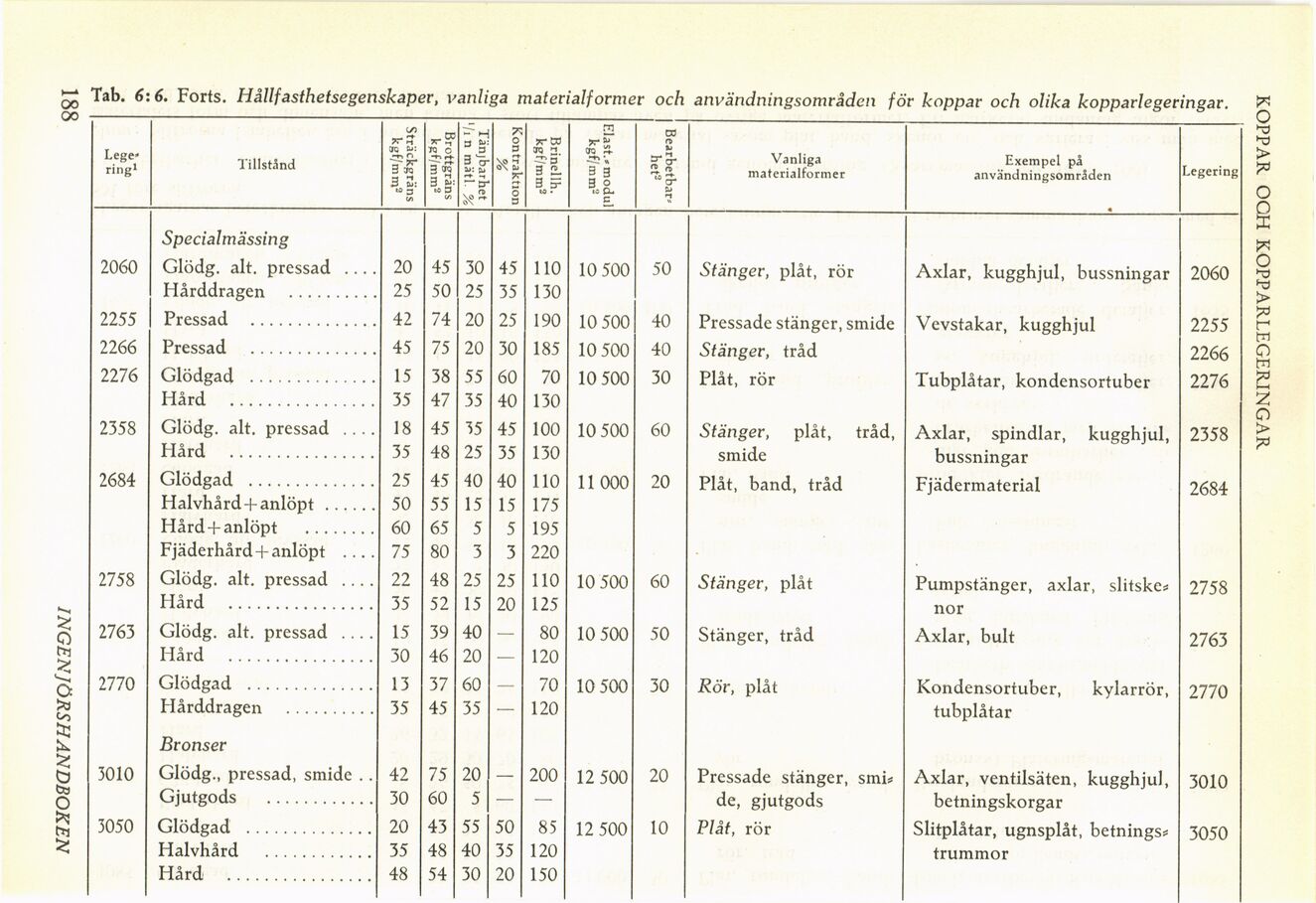

Tab. 6:6. Forts. Hållfasthetsegenskaper, vanliga materialformer och användningsområden för koppar och olika kopparlegeringar.

[-Legering1-]

{+Lege- ring1+} Tillstånd Sträckgräns kgf/mm2 Brottgräns kgf/mm2 Tänjbarhet ’/i n mätl. % Kontraktion % Brinellh. kgf/mm3 Elast.< modul kgf/mm2 | Bearbetbart j het2 Vanliga materialformer Exempel på användningsområden Legering
Specialmässing
2060 Glödg. alt. pressad .... 20 45 30 45 110 10 500 50 Stänger, plåt, rör Axlar, kugghjul, bussningar 2060
Hårddragen .......... 25 50 25 35 130
2255 Pressad .............. 42 74 20 25 190 10 500 40 Pressade stänger, smide Vevstakar, kugghjul 2255
2266 Pressad .............. 45 75 20 30 185 10 500 40 Stänger, tråd 2266
2276 Glödgad .............. 15 38 55 60 70 10 500 30 Plåt, rör Tubplåtar, kondensortuber 2276
Hård ................ 35 47 35 40 130
2358 Glödg. alt. pressad .... 18 45 35 45 100 10 500 60 Stänger, plåt, tråd, smide Axlar, spindlar, kugghjul, bussningar 2358
Hård ................ 35 48 25 35 130
2684 Glödgad .............. 25 45 40 40 110 11000 20 Plåt, band, tråd Fjädermaterial 2684
Halvhård+ anlöpt...... 50 55 15 15 175
Hård + anlöpt ........ 60 65 5 5 195
Fjäderhård + anlöpt .... 75 80 3 3 220
2758 Glödg. alt. pressad .... 22 48 25 25 110 10 500 60 Stänger, plåt Pumpstänger, axlar, slitske* nor 2758
Hård ................ 35 52 15 20 125
2763 Glödg. alt. pressad .... 15 39 40 — 80 10 500 50 Stänger, tråd Axlar, bult 2763
Hård ................ 30 46 20 — 120
2770 Glödgad .............. 13 37 60 — 70 10 500 30 Rör, plåt Kondensortuber, kylarrör, tubplåtar 2770
Hårddragen .......... 35 45 35 — 120
Bronser
3010 Glödg., pressad, smide .. 42 75 20 — 200 12 500 20 Pressade stänger, smi* de, gjutgods Axlar, ventilsäten, kugghjul, betningskorgar 3010
Gjutgods ............ 30 60 5 — —
3050 Glödgad .............. 20 43 55 50 85 12 500 10 Plåt, rör Slitplåtar, ugnsplåt, betnings? trummor 3050
Halvhård ............ 35 48 40 35 120
Hård ................ 48 54 30 20 150
