Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Egenskaper

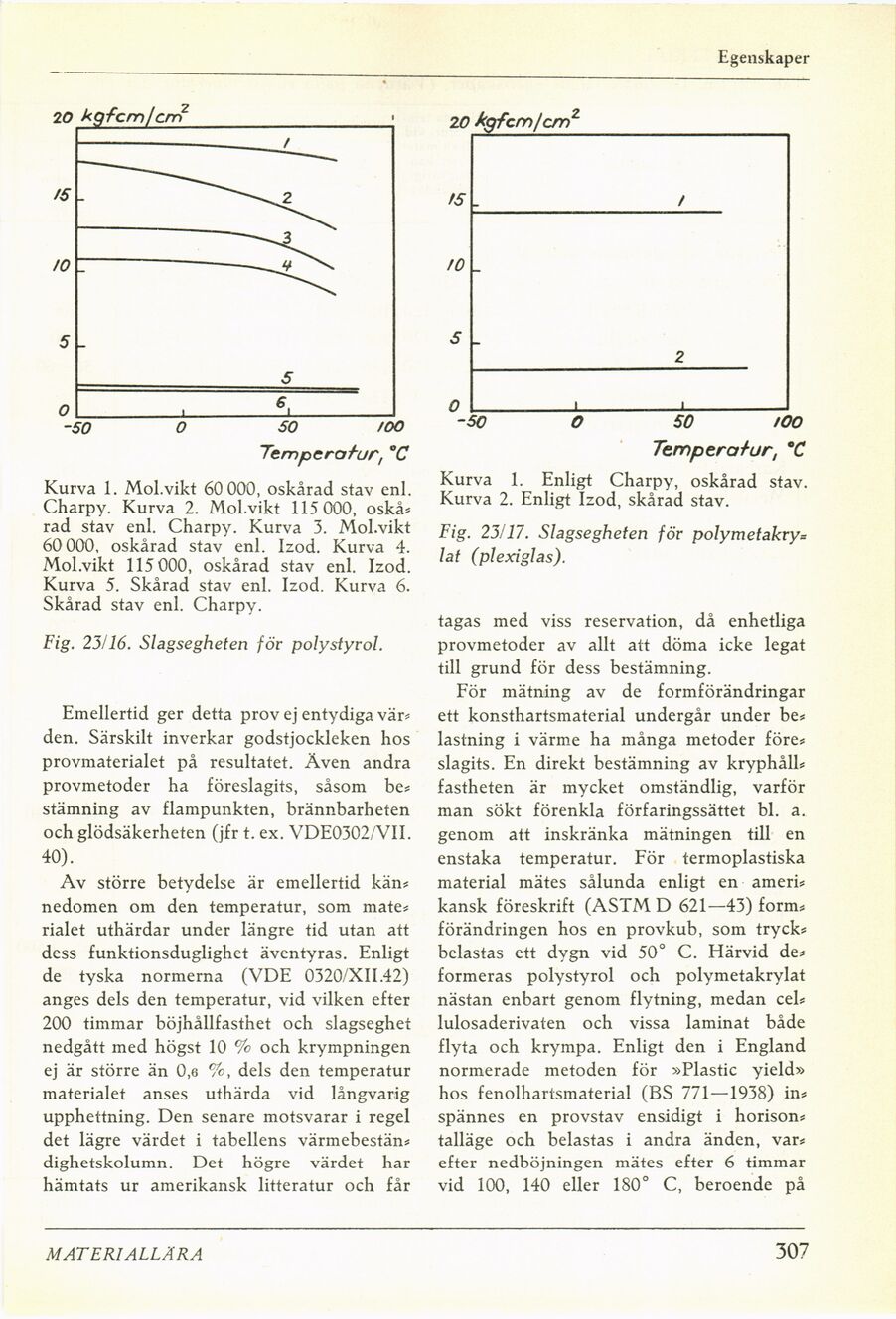

Kurva 1. Mol.vikt 60 000, oskårad stav enl.
Charpy. Kurva 2. Mol.vikt 115 000, oskå*
rad stav enl. Charpy. Kurva 3. Mol.vikt
60 000, oskårad stav enl. Izod. Kurva 4.
Mol.vikt 115 000, oskårad stav enl. Izod.
Kurva 5. Skårad stav enl. Izod. Kurva 6.
Skårad stav enl. Charpy.
Fig. 23/16. Slagsegheten för polystyrol.
Emellertid ger detta prov ej entydiga vär*
den. Särskilt inverkar godstjockleken hos
provmaterialet på resultatet. Även andra
provmetoder ha föreslagits, såsom be*
stämning av flampunkten, brännbarheten
och glödsäkerheten (jfr t. ex. VDE0302/VII.
40).
Av större betydelse är emellertid kän*
nedomen om den temperatur, som mate*
rialet uthärdar under längre tid utan att
dess funktionsduglighet äventyras. Enligt
de tyska normerna (VDE 0320/XII.42)
anges dels den temperatur, vid vilken efter
200 timmar böjhållfasthet och slagseghet
nedgått med högst 10 % och krympningen
ej är större än 0,6 %, dels den temperatur
materialet anses uthärda vid långvarig
upphettning. Den senare motsvarar i regel
det lägre värdet i tabellens värmebestän*
digketskolumn. Det högre värdet har
hämtats ur amerikansk litteratur och får
Kurva 1. Enligt Charpy, oskårad stav.
Kurva 2. Enligt Izod, skårad stav.
Fig. 23/17. Slagsegheten för polymetakry=
lat (plexiglas).
tagas med viss reservation, då enhetliga
provmetoder av allt att döma icke legat
till grund för dess bestämning.
För mätning av de formförändringar
ett konsthartsmaterial undergår under be*
lastning i värme ha många metoder före*
slagits. En direkt bestämning av kryphåll*
fastheten är mycket omständlig, varför
man sökt förenkla förfaringssättet bl. a.
genom att inskränka mätningen till en
enstaka temperatur. För termoplastiska
material mätes sålunda enligt en ameri*
kansk föreskrift (ASTM D 621—43) form*
förändringen hos en provkub, som tryck*
belastas ett dvgn vid 50° C. Härvid de*
formeras polystyrol och polymetakrylat
nästan enbart genom flytning, medan cel*
lulosaderivaten och vissa laminat både
flyta och krympa. Enligt den i England
normerade metoden för »Plastic yield»
hos fenolhartsmaterial (BS 771—1938) in*
spännes en provstav ensidigt i horison*
talläge och belastas i andra änden, var*
efter nedböjningen mätes efter 6 timmar
vid 100, 140 eller 180° C, beroende på
MATERIALLÄRA
307
<< prev. page << föreg. sida << >> nästa sida >> next page >>
