Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

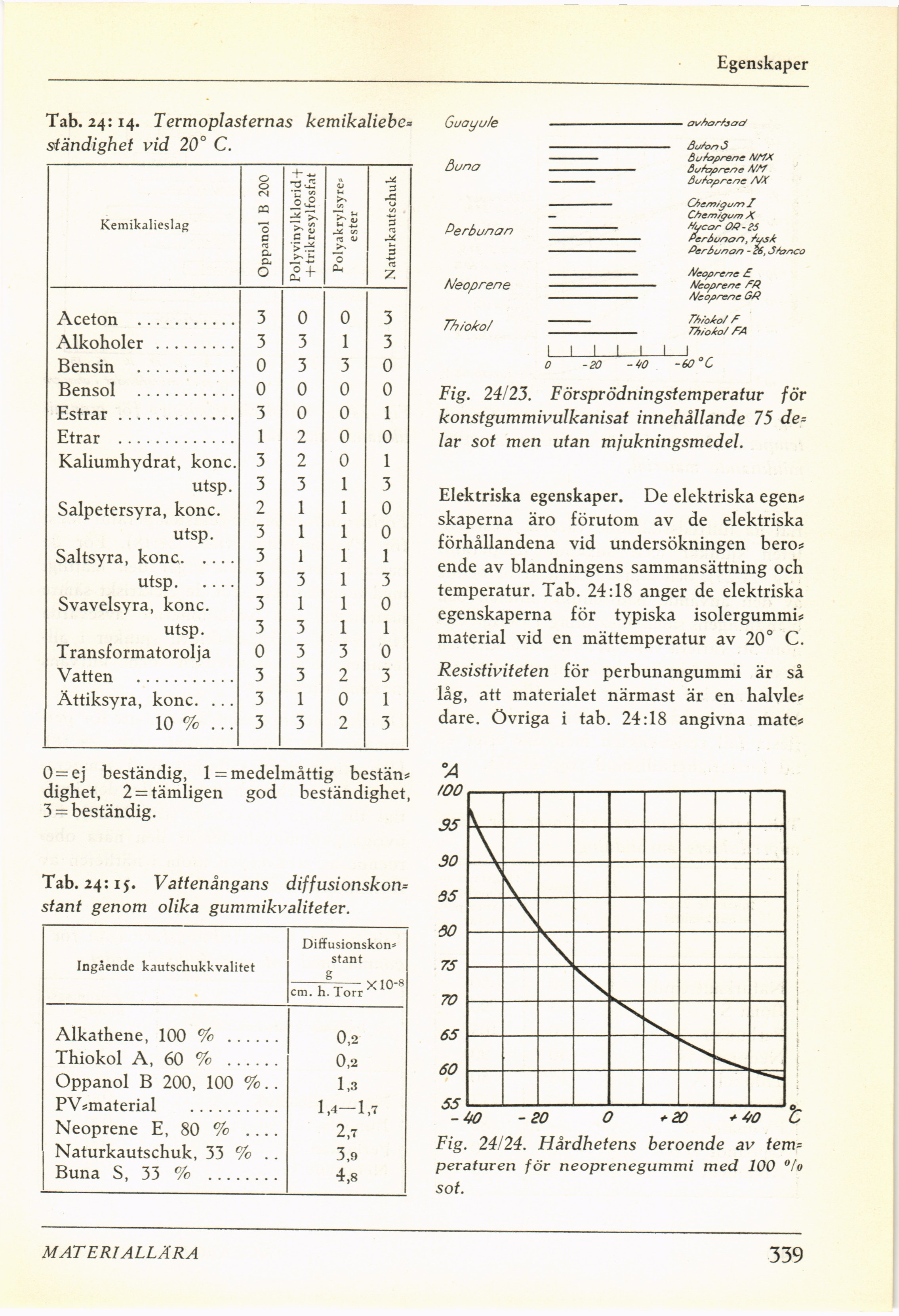

Egenskaper
Tab. 24:14. Termoplasternas kemikaliebe=
ständighet vid 20° C.
Kemikalieslag Oppanol B 200 Polyvinylklorid-f 4-trikresylfostVit Polyakrylsyre» ester Naturkautschuk
Aceton ........... 3 0 0 3
Alkoholer ......... 3 3 1 3
Bensin ........... 0 3 3 0
Bensol ........... 0 0 0 0
Estrar............. 3 0 0 1
Etrar ............. 1 ? 0 0
Kaliumhydrat, konc. 3 2 0 1
utsp. 3 3 1 3
Salpetersyra, konc. 2 1 1 0
utsp. 3 1 1 0
Saltsyra, konc..... 3 1 1 1
utsp..... 3 3 1 3
Svavelsyra, konc. 3 1 1 0
utsp. 3 3 1 1
Transformatorolja 0 3 3 0
Vatten ........... 3 3 ? 3
Ättiksyra, konc. ... 3 1 0 1
10 % ... 3 3 2 3
0 = ej beständig, 1 = medelmåttig bestän*
dighet, 2 = tämligen god beständighet,
3 = beständig.
Tab. 24:15. Vattenångans diffusionskon=
stant genom olika gummikvaliteter.
Ingående kautschukkvalitet Diffusionskon» stant -ut X10-8 cm. h. Torr
Alkathene, 100 % ...... 0,2
Thiokol A, 60 % ...... 0,2
Oppanol B 200, 100 %.. 1,3
PV*material .......... 1,4 — 1,7
Neoprene E, 80 % ____ 2,7
Naturkautschuk, 33 % .. 3,D
Buna S, 33 % ........ 4,8
Fig. 24/23. Försprödningstemperatur för
konstgummivulkanisat innehållande 75 de=
lar sot men utan mjukningsmedel.
Elektriska egenskaper. De elektriska egen*
skaperna äro förutom av de elektriska
förhållandena vid undersökningen bero*
ende av blandningens sammansättning och
temperatur. Tab. 24:18 anger de elektriska
egenskaperna för typiska isolergummu
material vid en mättemperatur av 20° C.
Resistiviteten för perbunangummi är så
låg, att materialet närmast är en halvles
dare. Övriga i tab. 24:18 angivna mate*
Fig. 24/24. Hårdhetens beroende av tem=
peraturen för neoprenegummi med 100 °/o
sot.
MATERIALLÄRA
339
<< prev. page << föreg. sida << >> nästa sida >> next page >>
