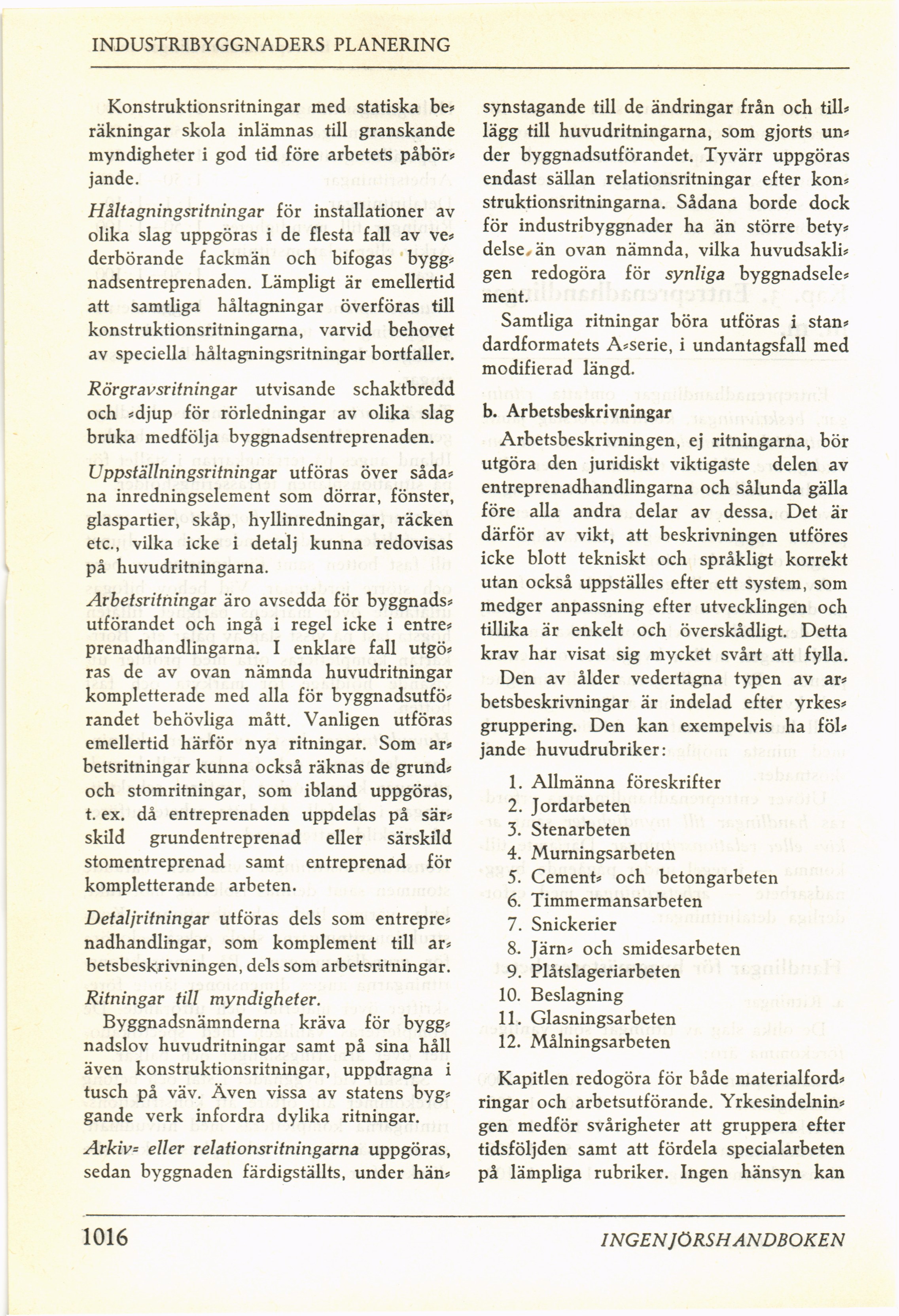

Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
INDUSTRIBYGGNADERS PLANERING
Konstruktionsritningar med statiska be?
räkningar skola inlämnas till granskande
myndigheter i god tid före arbetets påbör?
jande.
Håltagnirigsritningar för installationer av
olika slag uppgöras i de flesta fall av ve?
derbörande fackmän och bifogas bygg?
nadsentreprenaden. Lämpligt är emellertid
att samtliga håltagningar överföras till
konstruktionsritningarna, varvid behovet
av speciella håltagningsritningar bortfaller.
Rör gravsritningar utvisande schaktbredd
och ?djup för rörledningar av olika slag
bruka medfölja byggnadsentreprenaden.
Uppställningsritningar utföras över såda?
na inredningselement som dörrar, fönster,
glaspartier, skåp, hyllinredningar, räcken
etc., vilka icke i detalj kunna redovisas
på huvudritningarna.
Arbetsritningar äro avsedda för byggnads?
utförandet och ingå i regel icke i entre?
prenadhandlingarna. I enklare fall utgö?
ras de av ovan nämnda huvudritningar
kompletterade med alla för byggnadsutfö?
randet behövliga mått. Vanligen utföras
emellertid härför nya ritningar. Som ar?
betsritningar kunna också räknas de grund?
och stomritningar, som ibland uppgöras,
t. ex. då entreprenaden uppdelas på sär?
skild grundentreprenad eller särskild
stomentreprenad samt entreprenad för
kompletterande arbeten.
Detaljritningar utföras dels som entrepre?
nadhandlingar, som komplement till ar?
betsbeskrivningen, dels som arbetsritningar.
Ritningar till myndigheter.
Byggnadsnämnderna kräva för bygg?
nadslov huvudritningar samt på sina håll
även konstruktionsritningar, uppdragna i
tusch på väv. Även vissa av statens byg?
gande verk infordra dylika ritningar.
Arkiv= eller relationsritningarna uppgöras,
sedan byggnaden färdigställts, under hän?
synstagande till de ändringar från och till?
lägg till huvudritningarna, som gjorts un?
der byggnadsutförandet. Tyvärr uppgöras
endast sällan relationsritningar efter kon?
struktionsritningarna. Sådana borde dock
för industribyggnader ha än större bety?
delse.än ovan nämnda, vilka huvudsakli?
gen redogöra för synliga byggnadsele?
ment.
Samtliga ritningar böra utföras i stån?
dardformatets A?serie, i undantagsfall med
modifierad längd.
b. Arbetsbeskrivningar
Arbetsbeskrivningen, ej ritningarna, bör
utgöra den juridiskt viktigaste delen av
entreprenadhandlingarna och sålunda gälla
före alla andra delar av dessa. Det är
därför av vikt, att beskrivningen utföres
icke blott tekniskt och språkligt korrekt
utan också uppställes efter ett system, som
medger anpassning efter utvecklingen och
tillika är enkelt och överskådligt. Detta
krav har visat sig mycket svårt att fylla.
Den av ålder vedertagna typen av ar?
betsbeskrivningar är indelad efter yrkes?
gruppering. Den kan exempelvis ha föl?
jande huvudrubriker:
1. Allmänna föreskrifter
2. Jordarbeten
3. Stenarbeten
4. Murningsarbeten
5. Cement? och betongarbeten
6. Timmermansarbeten
7. Snickerier
8. Järn? och smidesarbeten
9. Plåtslageriarbeten
10. Beslagning
11. Glasningsarbeten
12. Målningsarbeten
Kapitlen redogöra för både materialford?
ringar och arbetsutförande. Yrkesindelnin?
gen medför svårigheter att gruppera efter
tidsföljden samt att fördela specialarbeten
på lämpliga rubriker. Ingen hänsyn kan
1016
