MÄTNINGAR OCH FÖRUNDERSÖKNINGAR
A

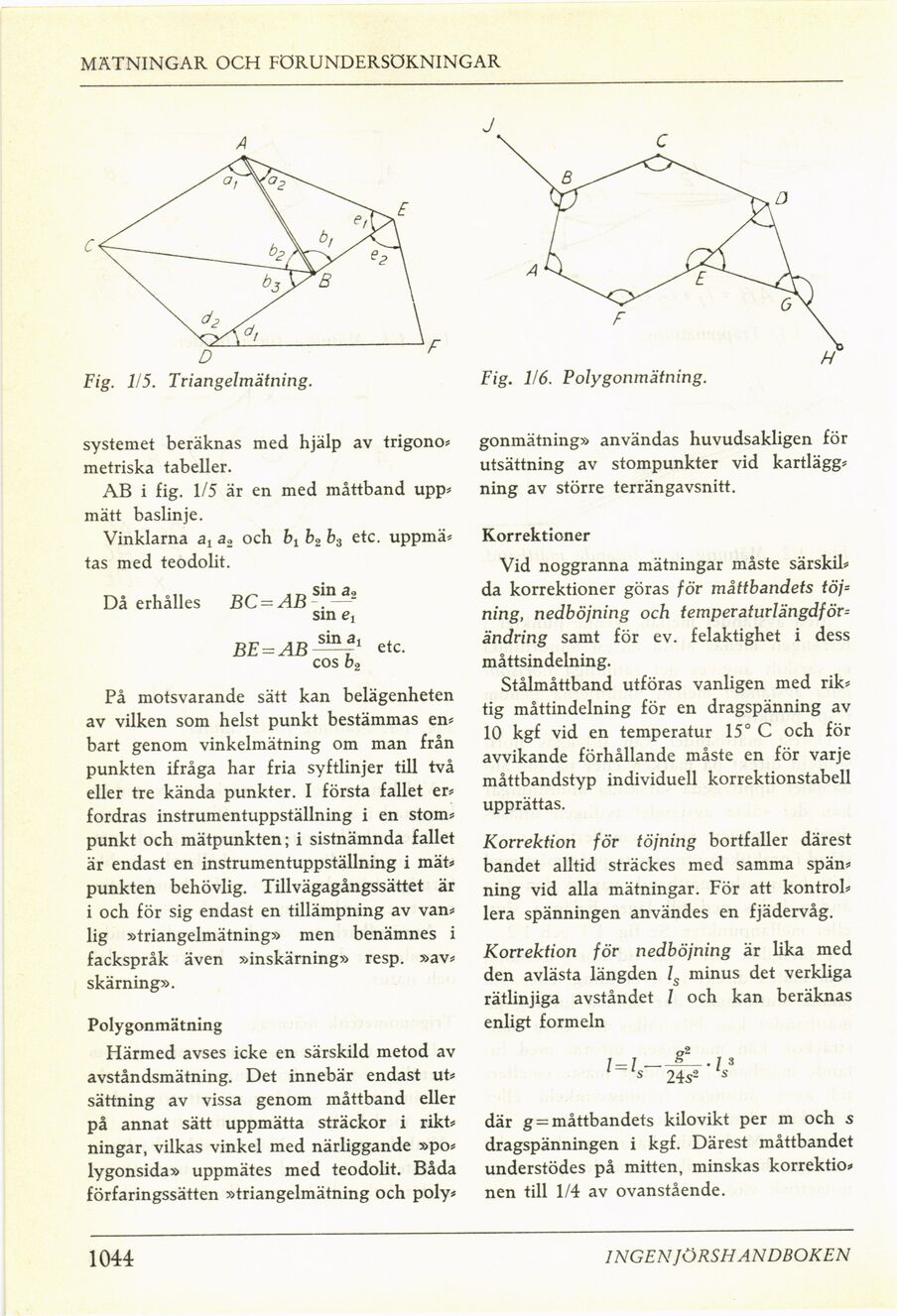

Fig. 1/5. Triangelmätning.
systemet beräknas med hjälp av trigono»
metriska tabeller.
AB i fig. 1/5 är en med måttband upp»
mätt baslinje.
Vinklarna ax a2 och b2 b3 etc. uppmä»
tas med teodolit.
Då erhålles BC=AB-™-2
sm et
BE = AB~1 etc.
eos b2
På motsvarande sätt kan belägenheten
av vilken som helst punkt bestämmas en»
bart genom vinkelmätning om man från
punkten ifråga har fria syftlinjer till två
eller tre kända punkter. I första fallet er»
fordras instrumentuppställning i en stom»
punkt och mätpunkten; i sistnämnda fallet
är endast en instrumentuppställning i mät»
punkten behövlig. Tillvägagångssättet är
i och för sig endast en tillämpning av van»
lig »triangelmätning» men benämnes i
fackspråk även »inskärning» resp. »av»
skärning».
Polygonmätning
Härmed avses icke en särskild metod av
avståndsmätning. Det innebär endast ut»
sättning av vissa genom måttband eller
på annat sätt uppmätta sträckor i rikt»
ningar, vilkas vinkel med närliggande »po»
lygonsida» uppmätes med teodolit. Båda
förfaringssätten »triangelmätning och poly»
Fig. 1/6. Polygonmätning.
gonmätning» användas huvudsakligen för
utsättning av stompunkter vid kartlägg»
ning av större terrängavsnitt.
Korrektioner
Vid noggranna mätningar måste särskil»
da korrektioner göras för måttbandets töj=
ning, nedböjning och temperaturlängdför=
ändring samt för ev. felaktighet i dess
måttsindelning.
Stålmåttband utföras vanligen med rik»
tig måttindelning för en dragspänning av
10 kgf vid en temperatur 15° C och för
avvikande förhållande måste en för varje
måttbandstyp individuell korrektionstabell
upprättas.
Korrektion för töjning bortfaller därest
bandet alltid sträckes med samma spän»
ning vid alla mätningar. För att kontrol»
lera spänningen användes en fjädervåg.
Korrektion för nedböjning är lika med
den avlästa längden ls minus det verkliga
rätlinjiga avståndet l och kan beräknas
enligt formeln
där g = måttbandets kilovikt per m och s
dragspänningen i kgf. Därest måttbandet
understödes på mitten, minskas korrektio»
nen till 1/4 av ovanstående.
1044
INGEN JÖRSH ANDBOKEN
