Grundundersökningar

trådarna nedföres profillinjen till konstruk*
tionen medelst hänglod eller lodbräda
med vattenpass.

Höjdprofiler uppställas för schaktnings*
och utfyllnadsarbeten. De utgöras av i
marken nedslagna stolpar med därå på en
bestämd höjd över den färdiga ytan fast*
spikade tvärribbor eller s. k. fasta flukter.
Planet genom dessa flukter benämnes
fluktplan. Genom att med ögat syfta eller
flukta i detta plan kan man medelst en
mätstång eller s. k. lös flukt på vilken
som helst punkt mellan fluktstolparna ut*
sätta eller avläsa punktens höjdläge i för*
hållande till fluktplanet. Metoden är väl
användbar för grövre grundschakt, plane*
ring av vägbanor, dikesgrävning och lik*
nande, men vid alla konstruktiva bygg*
nadsdelar bör höjdbestämning ske medelst
avvägning eller ev. genom överföring av
höjden medelst nivåbräde med vatten*
pass.

Slutligen skall här understrykas nöd*
vändigheten och den stora betydelsen av
att alla utsättningar förses med omsorgs*
fulla påteckningar av såväl planläge som
höjder. Vidare bör alltid ett noggrant pro*
tokoll föras över alla på en arbetsplats
förekommande mätningar och avvägnin*
gar. Många missförstånd och kostsamma
felaktigheter kunna därigenom undvikas.

Kap. 3. Grundundersökningar

Grundundersökningar avse att bestämma
markens beskaffenhet och tillstånd under
terrängytan i anslutning till å ytan ut*
förda planmätningar och avvägningar. Än*
damålet är i första hand att utröna mar*
kens bearbetbarhet och dess bärförmåga
för vertikal last samt i vissa fall even*
tuell annan inverkan av markförhållande*
na gentemot en projekterad byggnads*
kropp.

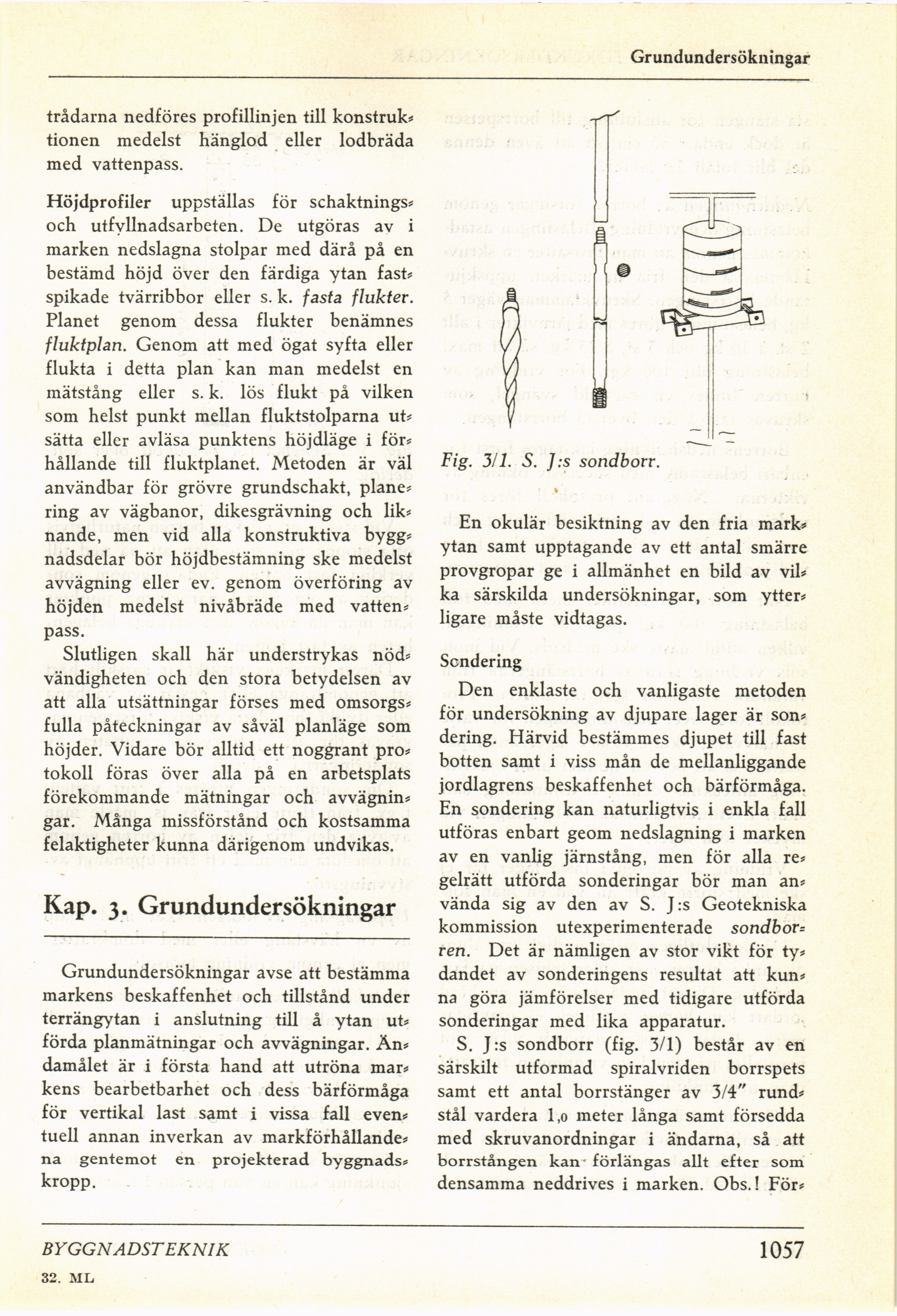

Fig. 3/1. S. J :s sondborr.

En okulär besiktning av den fria mark*
ytan samt upptagande av ett antal smärre
provgropar ge i allmänhet en bild av vil*
ka särskilda undersökningar, som ytter*
ligare måste vidtagas.

Sondering

Den enklaste och vanligaste metoden
för undersökning av djupare lager är son*
dering. Härvid bestämmes djupet till fast
botten samt i viss mån de mellanliggande
jordlagrens beskaffenhet och bärförmåga.
En sondering kan naturligtvis i enkla fall
utföras enbart geom nedslagning i marken
av en vanlig järnstång, men för alla re*
gelrätt utförda sonderingar bör man an*
vända sig av den av S. J:s Geotekniska
kommission utexperimenterade sondbor=
ren. Det är nämligen av stor vikt för ty*
dandet av sonderingens resultat att kun*
na göra jämförelser med tidigare utförda
sonderingar med lika apparatur.

S. J:s sondborr (fig. 3/1) består av en
särskilt utformad spiralvriden borrspets
samt ett antal borrstänger av 3/4" rund*
stål vardera 1,0 meter långa samt försedda
med skruvanordningar i ändarna, så att
borrstången kan - förlängas allt efter som
densamma neddrives i marken. Obs.! För*

BYGGNADSTEKNIK

32. ML

1057
