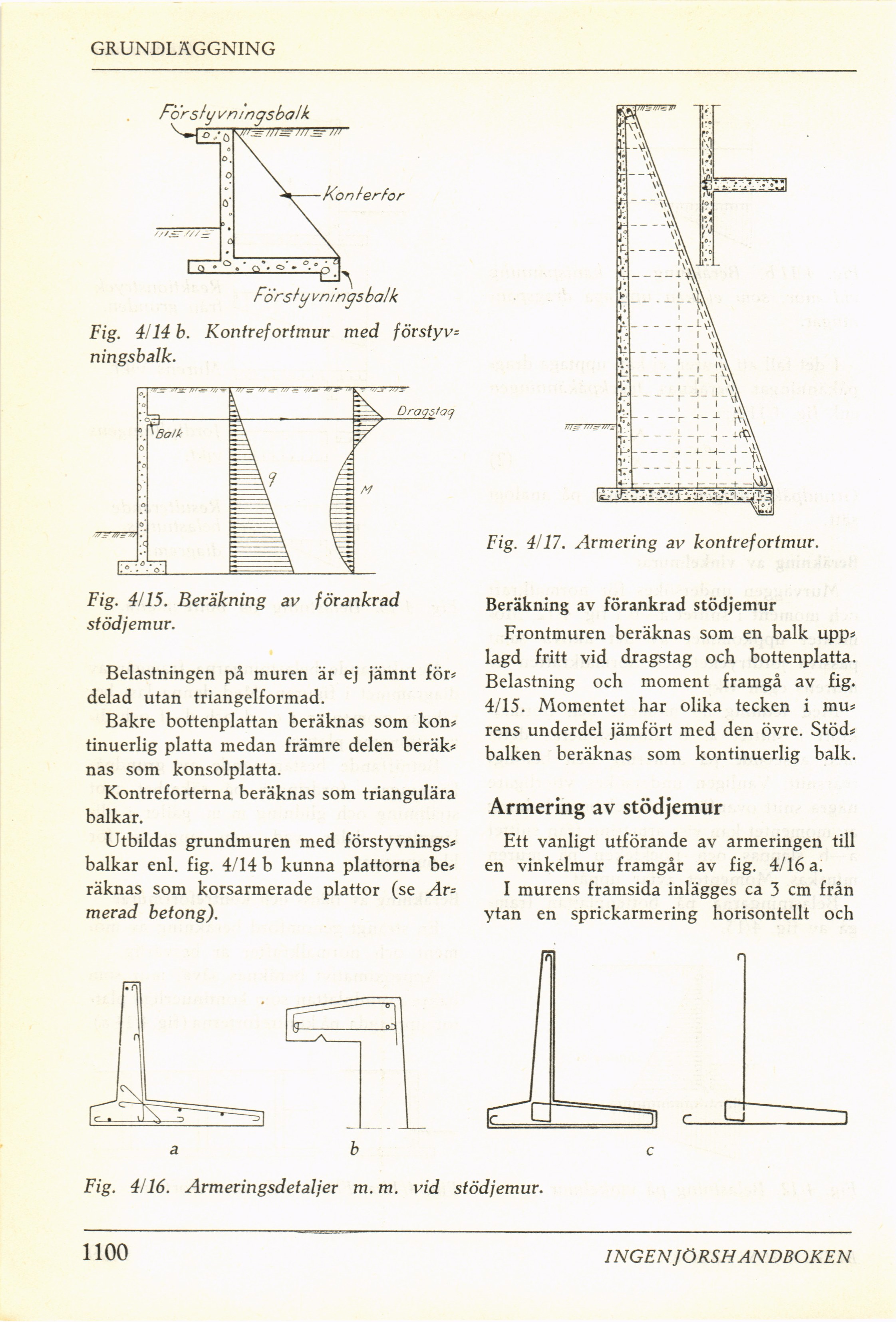

GRUNDLÄGGNING
Fig. 4/14 b. Koritr ef ortmur med förstyv=
riirigsbalk.
Fig. 4/15. Beräkning av förankrad
stödjemur.
Belastningen på muren är ej jämnt för*
delad utan triangelformad.
Bakre bottenplattan beräknas som kon*
tinuerlig platta medan främre delen beräk*
nas som konsolplatta.
Kontreforterna. beräknas som triangulära
balkar.
Utbildas grundmuren med förstyvnings*
balkar enl. fig. 4/14 b kunna plattorna be*
räknas som korsarmerade plattor (se Ar=
merad betong).
Fig. 4/17. Armering av kontrefortmur.
Beräkning av förankrad stödjemur
Frontmuren beräknas som en balk upp*
lagd fritt vid dragstag och bottenplatta.
Belastning och moment framgå av fig.
4/15. Momentet har olika tecken i mu*
rens underdel jämfört med den övre. Stöd*
balken beräknas som kontinuerlig balk.
Armering av stödjemur
Ett vanligt utförande av armeringen till
en vinkelmur framgår av fig. 4/16 a.
I murens framsida inlägges ca 3 cm från
ytan en sprickarmering horisontellt och
a b
Fig. 4/16. Armeringsdetaljer m. m. vid stödjemur.
1100
INGEN ]ÖRSH ANDBOKEN
