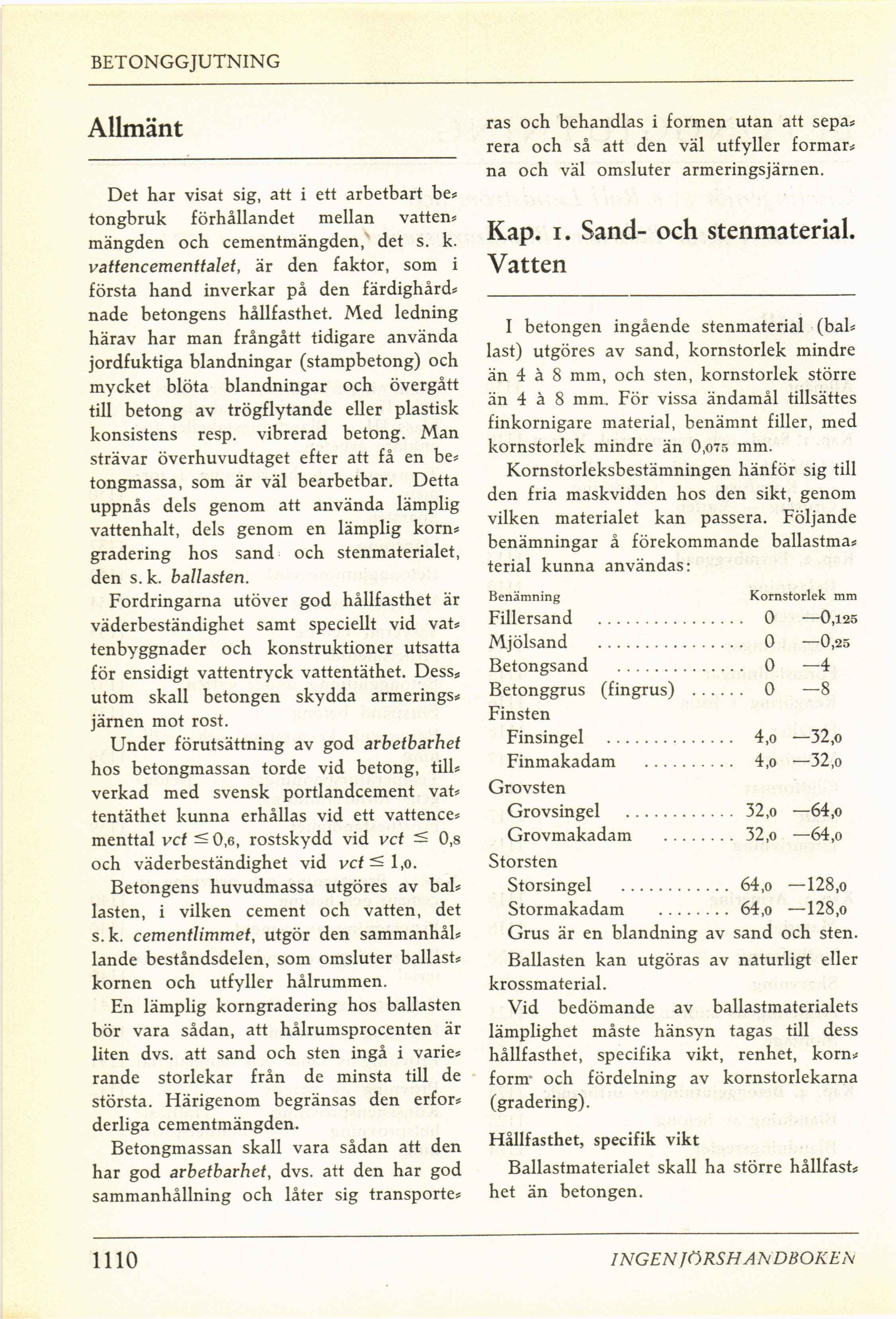

BETONGGJUTNING
Allmänt
Det har visat sig, att i ett arbetbart be*
tongbruk förhållandet mellan vatten*
mängden och cementmängden, det s. k.
vattencemerxttalet, är den faktor, som i
första hand inverkar på den färdighård*
nåde betongens hållfasthet. Med ledning
härav har man frångått tidigare använda
jordfuktiga blandningar (stampbetong) och
mycket blöta blandningar och övergått
till betong av trögflytande eller plastisk
konsistens resp. vibrerad betong. Man
strävar överhuvudtaget efter att få en be*
tongmassa, som är väl bearbetbar. Detta
uppnås dels genom att använda lämplig
vattenhalt, dels genom en lämplig korn*
gradering hos sand och stenmaterialet,
den s. k. ballasten.
Fordringarna utöver god hållfasthet är
väderbeständighet samt speciellt vid vat*
tenbyggnader och konstruktioner utsatta
för ensidigt vattentryck vattentäthet. Dess?
utom skall betongen skydda armerings*
järnen mot rost.
Under förutsättning av god arbetbarhet
hos betongmassan torde vid betong, till*
verkad med svensk portlandcement vat*
tentäthet kunna erhållas vid ett vattence*
menttal vet ^ 0,6, rostskydd vid vet ^ 0,8
och väderbeständighet vid
Betongens huvudmassa utgöres av bal*
lasten, i vilken cement och vatten, det
s.k. cementlimmet, utgör den sammanhål*
lande beståndsdelen, som omsluter ballast*
kornen och utfyller hålrummen.
En lämplig korngradering hos ballasten
bör vara sådan, att hålrumsprocenten är
liten dvs. att sand och sten ingå i varie*
rande storlekar från de minsta till de
största. Härigenom begränsas den erfor*
derliga cementmängden.
Betongmassan skall vara sådan att den
har god arbetbarhet, dvs. att den har god
sammanhållning och låter sig transporte*
ras och behandlas i formen utan att sepa*
rera och så att den väl utfyller formar*
na och väl omsluter armeringsjärnen.
Kap. i. Sand- och stenmaterial.
Vatten
I betongen ingående stenmaterial (bal*
last) utgöres av sand, kornstorlek mindre
än 4 à 8 mm, och sten, kornstorlek större
än 4 å 8 mm. För vissa ändamål tillsättes
finkornigare material, benämnt filler, med
kornstorlek mindre än 0,o75 mm.
Kornstorleksbestämningen hänför sig till
den fria maskvidden hos den sikt, genom
vilken materialet kan passera. Följande
benämningar å förekommande ballastma*
terial kunna användas:
Benämning Kornstorlek mm
Fillersand ............ . . . . 0 —0,125
Mjölsand ............ . .. . 0 —0,25
Betongsand .......... .... 0 —4
Betonggrus (fingrus) . . . .. . 0 —8
Finsten
Finsingel ........... ... 4,o -32,o
Finmakadam ....... . . . 4,o —32,o
Grovsten
Grovsingel ......... ... 32,o -64,o
Grovmakadam ..... ... 32,o -64,o
Storsten
Storsingel .......... ... 64,o -128,0
Stormakadam ...... .. 64,o -128,o
Grus är en blandning av sand och sten.
Ballasten kan utgöras av naturligt eller
krossmaterial.
Vid bedömande av ballastmaterialets
lämplighet måste hänsyn tagas till dess
hållfasthet, specifika vikt, renhet, korn*
form* och fördelning av kornstorlekarna
(gradering).
Hållfasthet, specifik vikt
Ballastmaterialet skall ha större hållfast*
het än betongen.
1110
