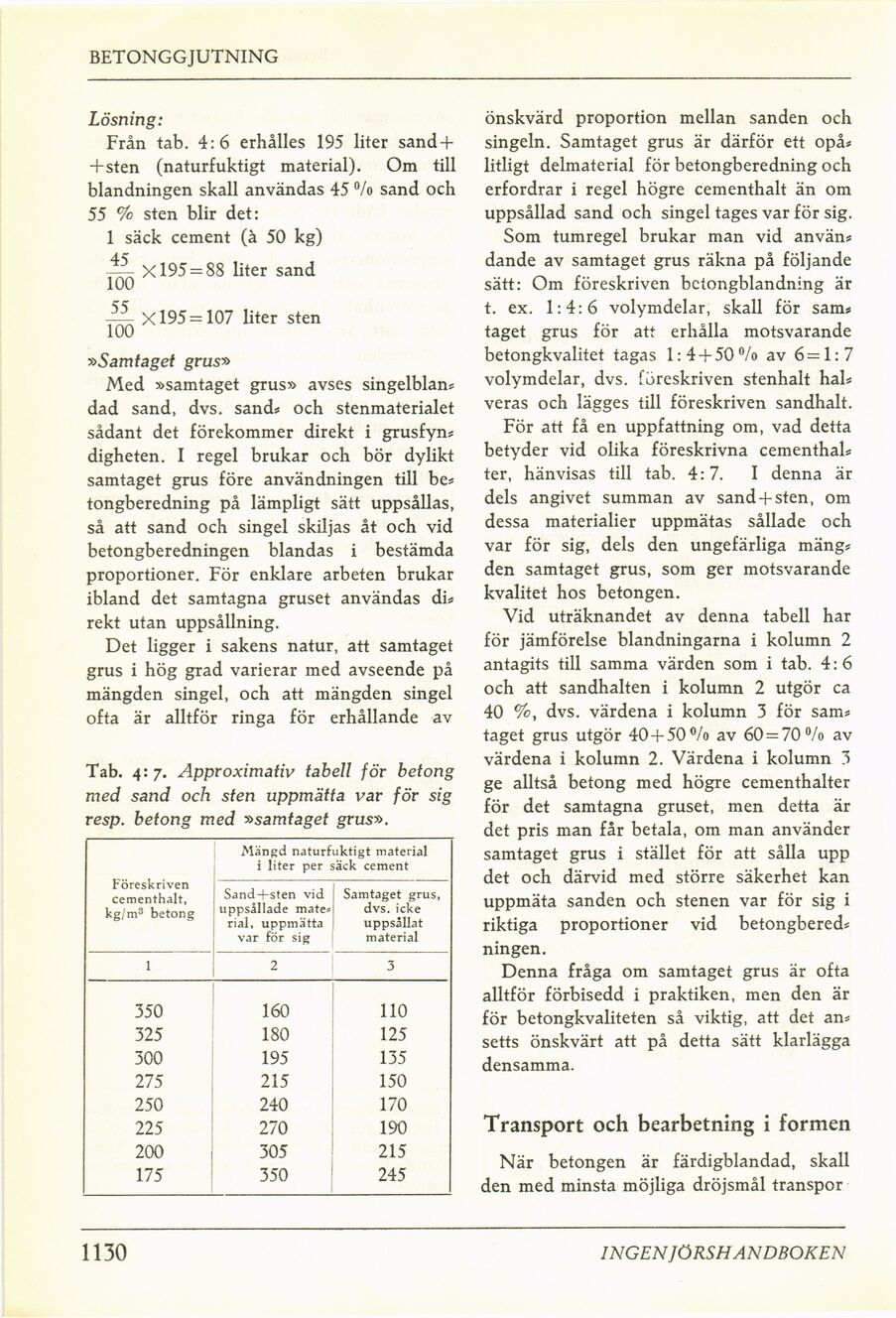

BETONGGJUTNING
Lösning:
Från tab. 4:6 erhålles 195 liter sand +
+sten (naturfuktigt material). Om till
blandningen skall användas 45 °/o sand och
55 % sten blir det:
1 säck cement (à 50 kg)
^ X195 = 88 liter sand
^ X195 =107 liter sten
»Samtaget grus»
Med »samtaget grus» avses singelblan?
dad sand, dvs. sand? och stenmaterialet
sådant det förekommer direkt i grusfyn?
digheten. I regel brukar och bör dylikt
samtaget grus före användningen till be?
tongberedning på lämpligt sätt uppsållas,
så att sand och singel skiljas åt och vid
betongberedningen blandas i bestämda
proportioner. För enklare arbeten brukar
ibland det samtagna gruset användas di?
rekt utan uppsållning.
Det ligger i sakens natur, att samtaget
grus i hög grad varierar med avseende på
mängden singel, och att mängden singel
ofta är alltför ringa för erhållande av
Tab. 4:7. Approximativ tabell för betong
med sand och sten uppmätta var för sig
resp. betong med »samtaget grus».
önskvärd proportion mellan sanden och
singeln. Samtaget grus är därför ett opå?
litligt delmaterial för betongberedning och
erfordrar i regel högre cementhalt än om
uppsållad sand och singel tages var för sig.
Som tumregel brukar man vid använ?
dande av samtaget grus räkna på följande
sätt: Om föreskriven bctongblandning är
t. ex. 1:4:6 volymdelar, skall för sam?
taget grus för att erhålla motsvarande
betongkvalitet tagas 1:4 + 50% av 6=1:7
volymdelar, dvs. föreskriven stenhalt hal?
veras och lägges till föreskriven sandhalt.
För att få en uppfattning om, vad detta
betyder vid olika föreskrivna cementhal?
ter, hänvisas till tab. 4:7. I denna är
dels angivet summan av sand + sten, om
dessa materialier uppmätas sållade och
var för sig, dels den ungefärliga mäng?
den samtaget grus, som ger motsvarande
kvalitet hos betongen.
Vid uträknandet av denna tabell har
för jämförelse blandningarna i kolumn 2
antagits till samma värden som i tab. 4:6
och att sandhalten i kolumn 2 utgör ca
40 %, dvs. värdena i kolumn 3 för sam?
taget grus utgör 40+50% av 60 = 70% av
värdena i kolumn 2. Värdena i kolumn 3
ge alltså betong med högre cementhalter
för det samtagna gruset, men detta är
det pris man får betala, om man använder
samtaget grus i stället för att sålla upp
det och därvid med större säkerhet kan
uppmäta sanden och stenen var för sig i
riktiga proportioner vid betongbered?
ningen.
Denna fråga om samtaget grus är ofta
alltför förbisedd i praktiken, men den är
för betongkvaliteten så viktig, att det an?
setts önskvärt att på detta sätt klarlägga
densamma.
Transport och bearbetning i formen
När betongen är färdigblandad, skall
den med minsta möjliga dröjsmål transpor
Föreskriven cementhalt, kg/m3 betong Mängd naturfuktigt material i liter per säck cement
Sand+sten vid uppsållade mate» rial, uppmätta var för sig Samtaget grus, dvs. icke uppsållat material
1 2 3
350 160 110
325 180 125
300 195 135
275 215 150
250 240 170
225 270 190
200 305 215
175 350 245
1130
INGEN ]ÖRSH ANDBOKEN
