Rektangulär sektion, utsatt för enbart böjning

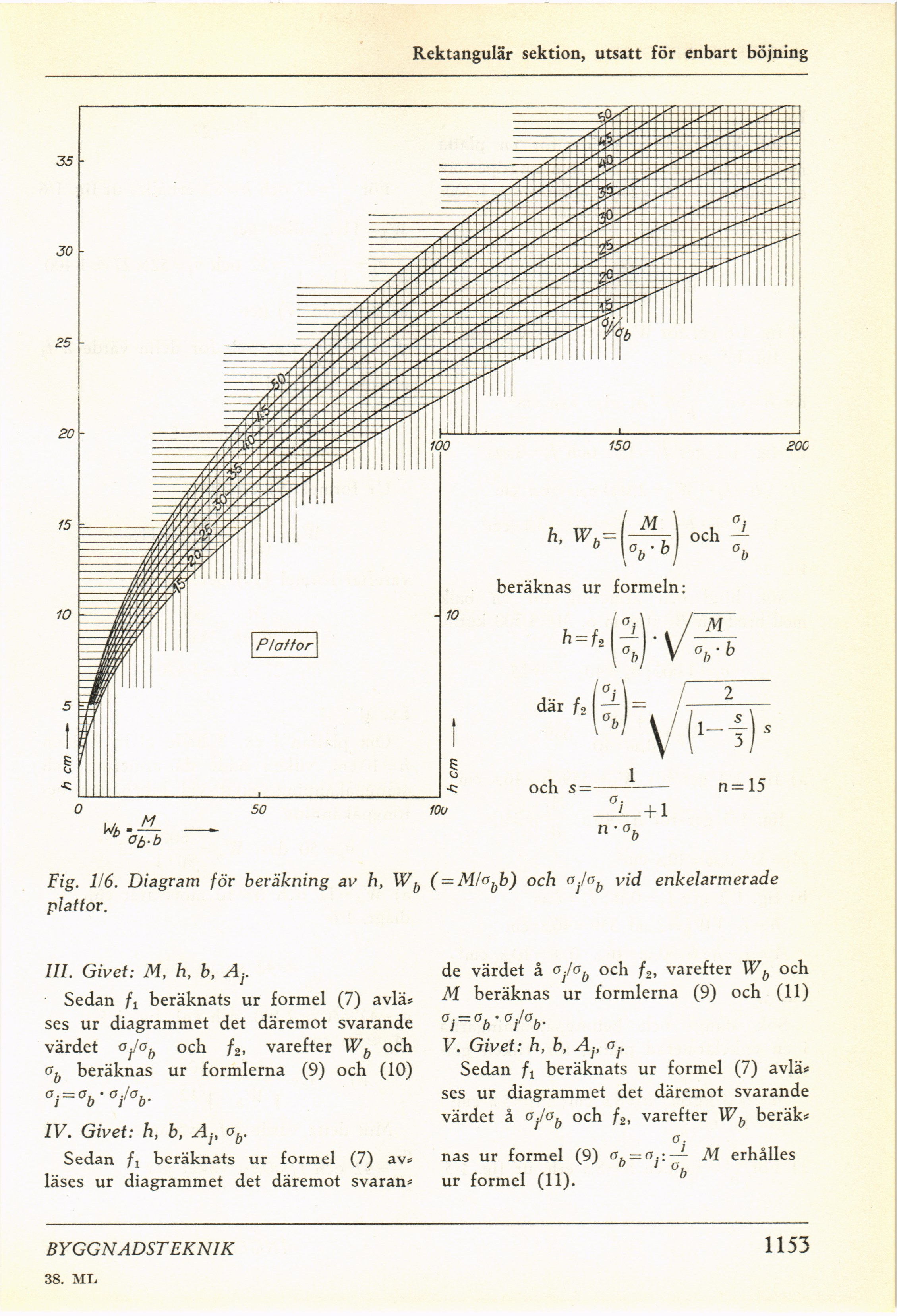

Fig. 1/6. Diagram för beräkning av h, Wb ( = M/obb) och o./ob vid enkelarmerade
plattor.
III. Givet: M, h, b, A^
Sedan ft beräknats ur formel (7) avlä*
ses ur diagrammet det däremot svarande
värdet och f2, varefter Wb och
(?b beräknas ur formlerna (9) och (10)
o. = ob-o./ob.
IV. Givet: h, b, Ajt aft.
Sedan beräknats ur formel (7) avs
läses ur diagrammet det däremot svaran*
de värdet å oj/ob och f2, varefter Wb och
M beräknas ur formlerna (9) och (11)
a/ = V W
V. Givet: h, b, Aj, Oj.
Sedan ft beräknats ur formel (7) avlä=
ses ur diagrammet det däremot svarande
värdet å °jl°b och f2, varefter Wb beräk«
o.
nas ur formel (9) o.=o.:— M erhålles
b ’o.
ur formel (11). b
BYGGNADSTEKNIK
38. ML
1153
