ARMERAD BETONG

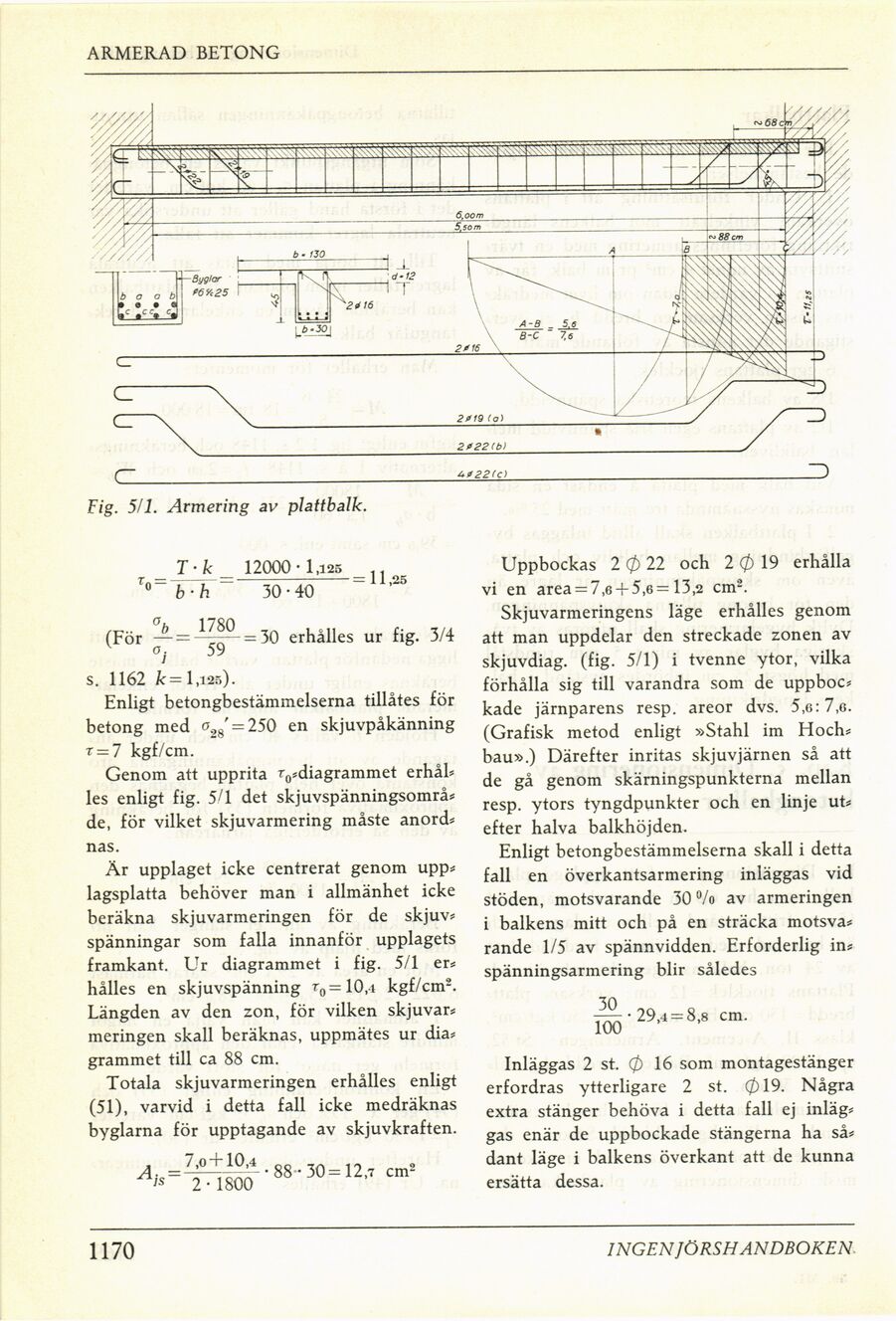

Fig. 5/1. Armering av plattbalk.
T-k __ 12000-1,125
b-h
30-40
= 11,25
(För —=
1780
59
= 30 erhålles ur fig. 3/4
s. 1162 k= 1,125).
Enligt betongbestämmelserna tillåtes för
betong med o28’ = 250 en skjuvpåkänning
t = 7 kgf/cm.
Genom att upprita V diagrammet erhåll
les enligt fig. 5/1 det skjuvspänningsområ*
de, för vilket skjuvarmering måste anord*
nas.
Är upplaget icke centrerat genom upp*
lagsplatta behöver man i allmänhet icke
beräkna skjuvarmeringen för de skjuv*
spänningar som falla innanför upplagets
framkant. Ur diagrammet i fig. 5/1 er*
hålles en skjuvspänning r0=10,-t kgf/cm2.
Längden av den zon, för vilken skjuvar*
meringen skall beräknas, uppmätes ur dia*
grammet till ca 88 cm.
Totala skjuvarmeringen erhålles enligt
(51), varvid i detta fall icke medräknas
byglarna för upptagande av skjuvkraften.
7,o + 10,4
Uppbockas 2 0 22 och 2 0 19 erhålla
vi en area = 7,6+ 5,6 = 13,2 cm2.
Skjuvarmeringens läge erhålles genom
att man uppdelar den streckade zonen av
skjuvdiag. (fig. 5/1) i tvenne ytor, vilka
förhålla sig till varandra som de uppboc*
kade järnparens resp. areor dvs. 5,6:7,6.
(Grafisk metod enligt »Ståhl im Hoch*
bau».) Därefter inritas skjuvjärnen så att
de gå genom skärningspunkterna mellan
resp. ytors tyngdpunkter och en linje ut*
efter halva balkhöjden.
Enligt betongbestämmelserna skall i detta
fall en överkantsarmering inläggas vid
stöden, motsvarande 30 °/o av armeringen
i balkens mitt och på en sträcka motsva*
rande 1/5 av spännvidden. Erforderlig in*
spänningsarmering blir således
30
100
29,4 = 8,8 cm.
>s 2-1800
30=12,7 cm2
Inläggas 2 st. 0 16 som montagestänger
erfordras ytterligare 2 st. 019. Några
extra stänger behöva i detta fall ej inläg*
gas enär de uppbockade stängerna ha så*
dant läge i balkens överkant att de kunna
ersätta dessa.
1170
