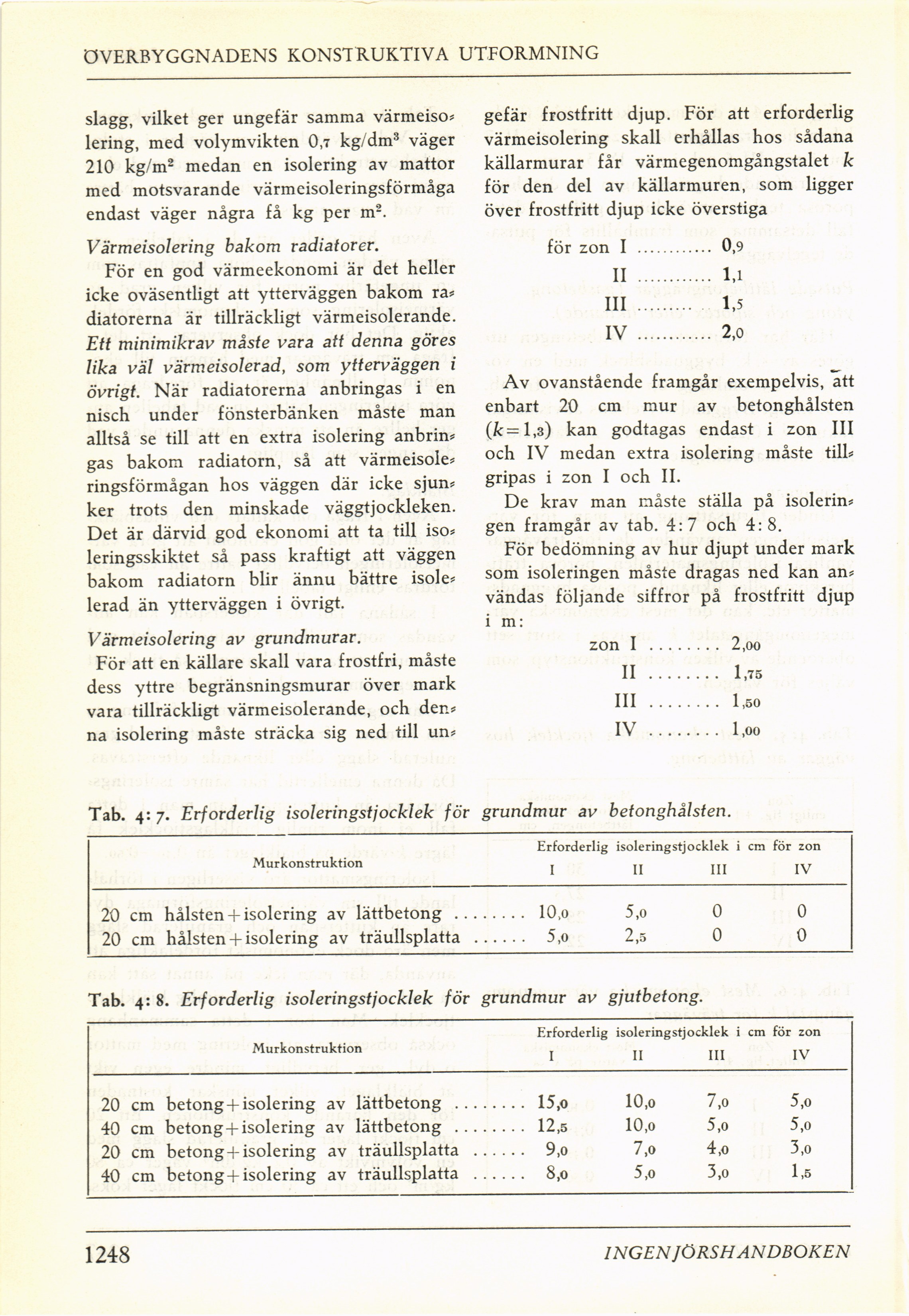

ÖVERBYGGNADENS KONSTRUKTIVA UTFORMNING
slagg, vilket ger ungefär samma värmeiso*
lering, med volymvikten 0,7 kg/dm3 väger
210 kg/m2 medan en isolering av mattor
med motsvarande värmeisoleringsförmåga
endast väger några få kg per m2.
Värmeisolering bakom radiatorer.
För en god värmeekonomi är det heller
icke oväsentligt att ytterväggen bakom ra*
diatorerna är tillräckligt värmeisolerande.
Ett minimikrav måste vara att denna göres
lika väl värmeisolerad, som ytterväggen i
övrigt. När radiatorerna anbringas i en
nisch under fönsterbänken måste man
alltså se till att en extra isolering anbrin*
gas bakom radiatorn, så att värmeisole*
ringsförmågan hos väggen där icke sjun*
ker trots den minskade väggtjockleken.
Det är därvid god ekonomi att ta till iso*
leringsskiktet så pass kraftigt att väggen
bakom radiatorn blir ännu bättre isole*
lerad än ytterväggen i övrigt.
Värmeisolering av grundmurar.
För att en källare skall vara frostfri, måste
dess yttre begränsningsmurar över mark
vara tillräckligt värmeisolerande, och den*
na isolering måste sträcka sig ned till un*
Tab. 4: 7. Erforderlig isoleringstjocklek för grundmur av betonghålsten.
Murkonstruktion Erforderlig isoleringstjocklek cm för zon
I 11 III IV
20 cm hålsten + isolering av lättbetong ...... . 10.O 5,0 0 0
20 cm hålsten + isolering av träullsplatta .... 5,0 2,5 0 0
Tab. 4: 8. Erforderlig isoleringstjocklek för grundmur av gjutbetong.
Murkonstruktion Erforderlig isoleringstjocklek i cm för zon
I II III IV
20 cm betong+isolering av lättbetong ...... . 15,0 10,O 7,0 5,0
40 cm betong+isolering av lättbetong ...... . 12,5 10,0 5,o 5,0
20 cm betong+isolering av träullsplatta ..... . 9,0 7,0 4,o 3,0
40 cm betong-(-isolering av träullsplatta ..... 8,0 5,0 3,o 1,5
gefär frostfritt djup. För att erforderlig
värmeisolering skall erhållas hos sådana
källarmurar får värmegenomgångstalet k
för den del av källarmuren, som ligger
över frostfritt djup icke överstiga
för zon I ........................0,9
II ........................1,1
III ..................1,5
IV ........................2,0
Av ovanstående framgår exempelvis, att
enbart 20 cm mur av betonghålsten
(k = 1,3) kan godtagas endast i zon III
och IV medan extra isolering måste till*
gripas i zon I och II.
De krav man måste ställa på isolerin*
gen framgår av tab. 4: 7 och 4: 8.
För bedömning av hur djupt under mark
som isoleringen måste dragas ned kan an*
vändas följande siffror på frostfritt djup
i m:
zon I ........ 2,oo
II ........ 1,75
III ........ 1,50
IV ........ 1,00
1248
