Isolering

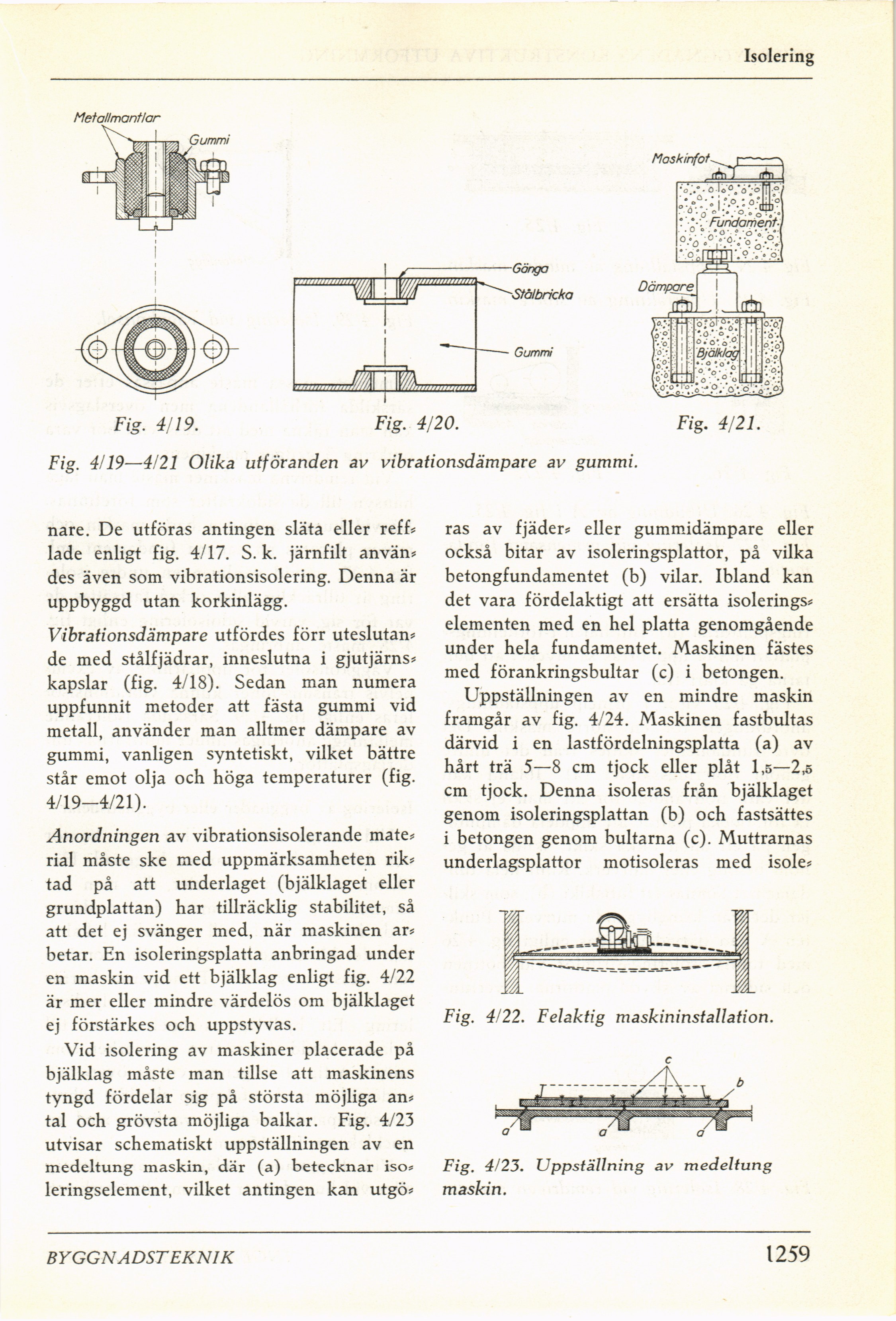

Fig. 4/19—4/21 Olika utföranden av vibrationsdämpare av gummi.
nare. De utföras antingen släta eller reff*
lade enligt fig. 4/17. S. k. järnfilt använ*
des även som vibrationsisolering. Denna är
uppbyggd utan korkinlägg.
Vibrationsdämpare utfördes förr uteslutan*
de med stålfjädrar, inneslutna i gjutjärns*
kapslar (fig. 4/18). Sedan man numera
uppfunnit metoder att fästa gummi vid
metall, använder man alltmer dämpare av
gummi, vanligen syntetiskt, vilket bättre
står emot olja och höga temperaturer (fig.
4/19-4/21).
Anordningen av vibrationsisolerande mate*
rial måste ske med uppmärksamheten rik*
tad på att underlaget (bjälklaget eller
grundplattan) har tillräcklig stabilitet, så
att det ej svänger med, när maskinen ar*
betar. En isoleringsplatta anbringad under
en maskin vid ett bjälklag enligt fig. 4/22
är mer eller mindre värdelös om bjälklaget
ej förstärkes och uppstyvas.
Vid isolering av maskiner placerade på
bjälklag måste man tillse att maskinens
tyngd fördelar sig på största möjliga an*
tal och grövsta möjliga balkar. Fig. 4/23
utvisar schematiskt uppställningen av en
medeltung maskin, där (a) betecknar iso*
leringselement, vilket antingen kan utgö*
ras av fjäder* eller gummidämpare eller
också bitar av isoleringsplattor, på vilka
betongfundamentet (b) vilar. Ibland kan
det vara fördelaktigt att ersätta isolerings*
elementen med en hel platta genomgående
under hela fundamentet. Maskinen fästes
med förankringsbultar (c) i betongen.
Uppställningen av en mindre maskin
framgår av fig. 4/24. Maskinen fastbultas
därvid i en lastfördelningsplatta (a) av
hårt trä 5—8 cm tjock eller plåt 1,5—2,5
cm tjock. Denna isoleras från bjälklaget
genom isoleringsplattan (b) och fastsättes
i betongen genom bultarna (c). Muttrarnas
underlagsplattor motisoleras med isole*
Fig. 4/22. Felaktig maskininstallation.
Fig. 4/23. Uppställning av medeltung
maskin.
BYGGNA DSTEKNIK
1259
