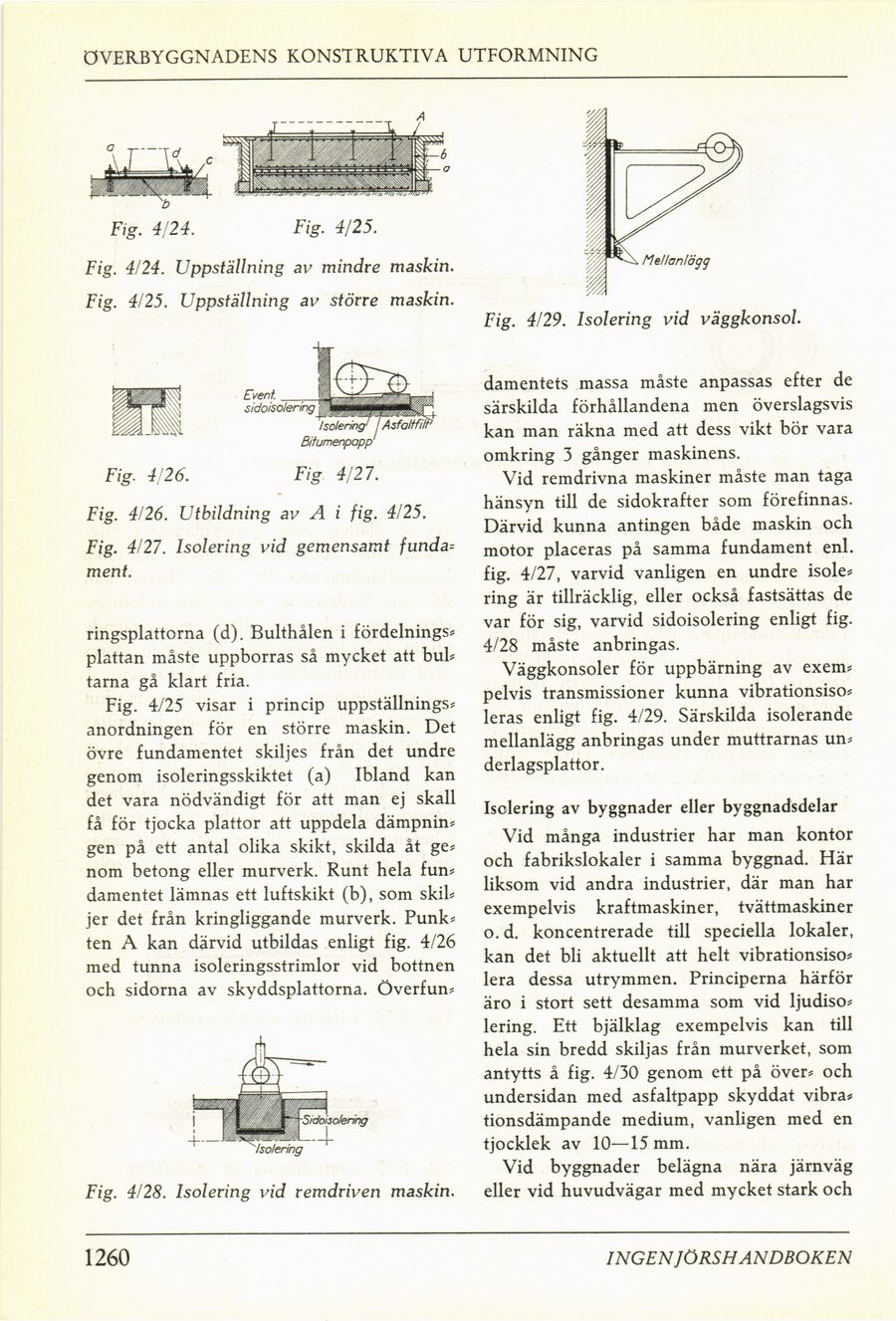

ÖVERBYGGNADENS KONSTRUKTIVA UTFORMNING
Fig. 4/24. Uppställning av mindre maskin.
Fig. 4/25. Uppställning av större maskin.
Fig. 4/26. Utbildning av A i fig. 4/25.
Fig. 4/27. Isolering vid gemensamt funda=
ment.
ringsplattorna (d). Bulthålen i fördelnings*
plattan måste uppborras så mycket att bul*
tarna gå klart fria.
Fig. 4/25 visar i princip uppställnings*
anordningen för en större maskin. Det
övre fundamentet skiljes från det undre
genom isoleringsskiktet (a) Ibland kan
det vara nödvändigt för att man ej skall
få för tjocka plattor att uppdela dämpnin*
gen på ett antal olika skikt, skilda åt ge*
nom betong eller murverk. Runt hela fun*
damentet lämnas ett luftskikt (b), som skil*
jer det från kringliggande murverk. Punk*
ten A kan därvid utbildas enligt fig. 4/26
med tunna isoleringsstrimlor vid bottnen
och sidorna av skyddsplattorna. Överfun*
Fig. 4/28. Isolering vid remdriven maskin.
Fig. 4/29. Isolering vid väggkonsol.
damentets massa måste anpassas efter de
särskilda förhållandena men överslagsvis
kan man räkna med att dess vikt bör vara
omkring 3 gånger maskinens.
Vid remdrivna maskiner måste man taga
hänsyn till de sidokrafter som förefinnas.
Därvid kunna antingen både maskin och
motor placeras på samma fundament enl.
fig. 4/27, varvid vanligen en undre isole*
ring är tillräcklig, eller också fastsättas de
var för sig, varvid sidoisolering enligt fig.
4/28 måste anbringas.
Väggkonsoler för uppbärning av exem*
pelvis transmissioner kunna vibrationsiso*
leras enligt fig. 4/29. Särskilda isolerande
mellanlägg anbringas under muttrarnas un*
derlagsplattor.
Isolering av byggnader eller byggnadsdelar
Vid många industrier har man kontor
och fabrikslokaler i samma byggnad. Här
liksom vid andra industrier, där man har
exempelvis kraftmaskiner, tvättmaskiner
o. d. koncentrerade till speciella lokaler,
kan det bli aktuellt att helt vibrationsiso*
lera dessa utrymmen. Principerna härför
äro i stort sett desamma som vid ljudiso*
lering. Ett bjälklag exempelvis kan till
hela sin bredd skiljas från murverket, som
antytts å fig. 4/30 genom ett på över* och
undersidan med asfaltpapp skyddat vibra*
tionsdämpande medium, vanligen med en
tjocklek av 10—15 mm.
Vid byggnader belägna nära järnväg
eller vid huvudvägar med mycket stark och
