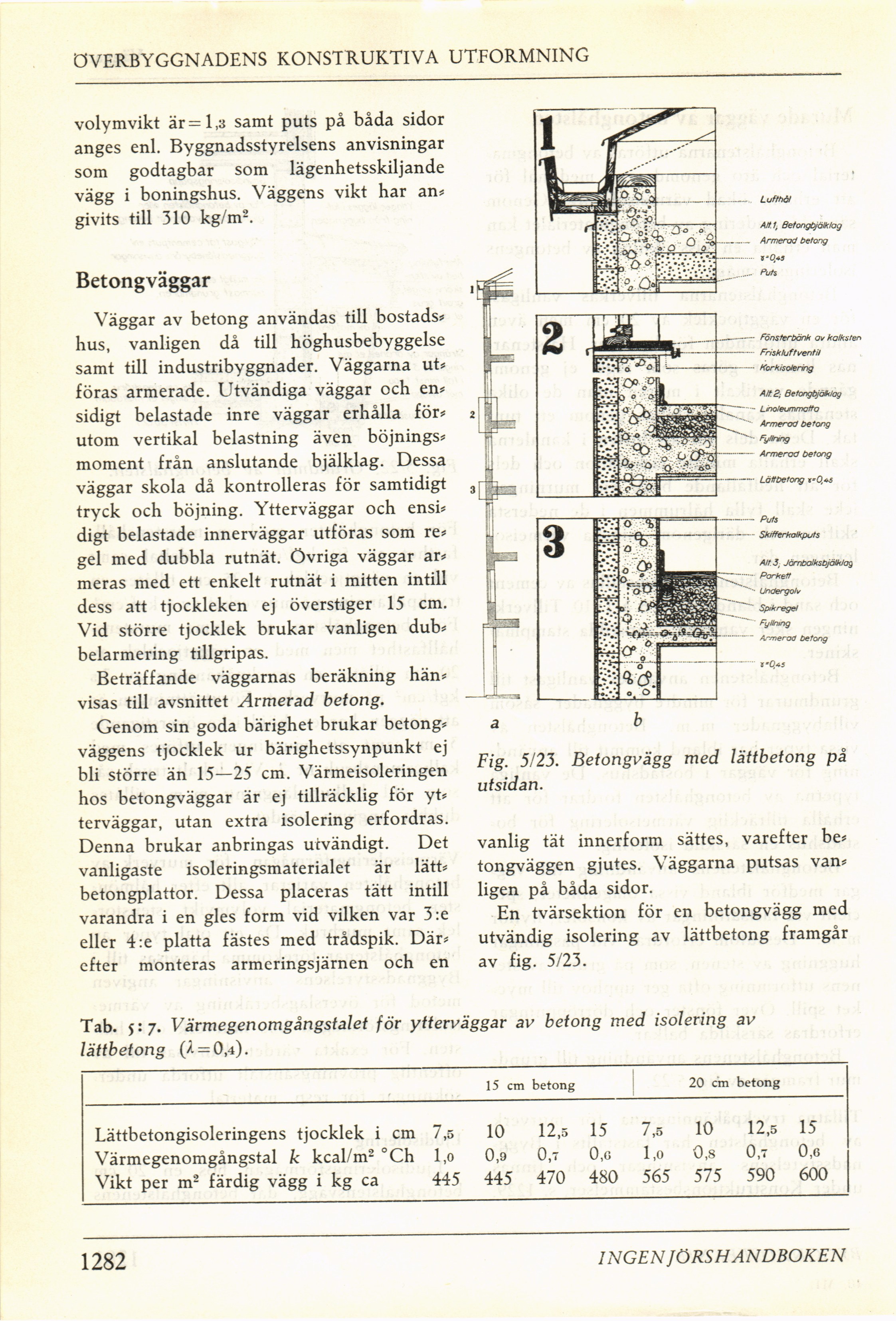

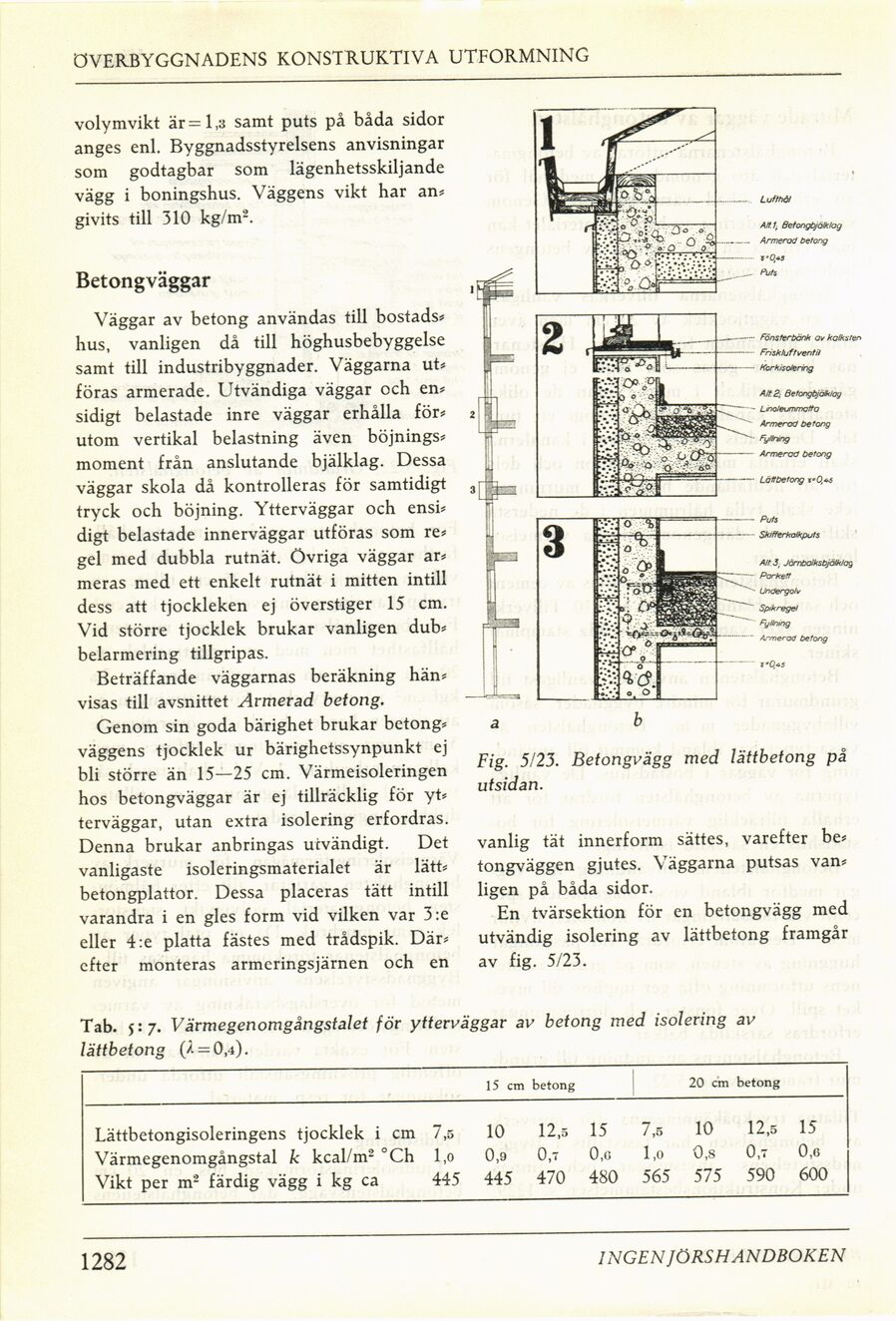

ÖVERBYGGNADENS KONSTRUKTIVA UTFORMNING
volymvikt är =1,3 samt puts på båda sidor
anges enl. Byggnadsstyrelsens anvisningar
som godtagbar som lägenhetsskiljande
vägg i boningshus. Väggens vikt har an*
givits till 310 kg/m2.
Betongväggar
Väggar av betong användas till bostads*
hus, vanligen då till höghusbebyggelse
samt till industribyggnader. Väggarna ut*
föras armerade. Utvändiga väggar och en*
sidigt belastade inre väggar erhålla för*
utom vertikal belastning även böjnings*
moment från anslutande bjälklag. Dessa
väggar skola då kontrolleras för samtidigt
tryck och böjning. Ytterväggar och ensi*
digt belastade innerväggar utföras som re*
gel med dubbla rutnät. Övriga väggar ar*
meras med ett enkelt rutnät i mitten intill
dess att tjockleken ej överstiger 15 cm.
Vid större tjocklek brukar vanligen dub
belarmering tillgripas.
Beträffande väggarnas beräkning hän
visas till avsnittet Armerad betong.
Genom sin goda bärighet brukar betong
väggens tjocklek ur bärighetssynpunkt ej
bli större än 15—25 cm. Värmeisoleringen
hos betongväggar är ej tillräcklig för yt*
terväggar, utan extra isolering erfordras.
Denna brukar anbringas utvändigt. Det
vanligaste isoleringsmaterialet är lätt*
betongplattor. Dessa placeras tätt intill
varandra i en gles form vid vilken var 3:e
eller 4:e platta fästes med trådspik. Där*
efter monteras armeringsjärnen och en
Fig. 5/23. Betongvägg med lättbetong på
utsidan.
vanlig tät innerform sättes, varefter be*
tongväggen gjutes. Väggarna putsas van*
ligen på båda sidor.
En tvärsektion för en betongvägg med
utvändig isolering av lättbetong framgår
av fig. 5/23.
Tab. 5:7. Värmegenomgångstalet för ytterväggar av betong med isolering av
lättbetong (A = 0,4).
15 cm betong 20 cm betong
Lättbetongisoleringens tjocklek i cm 7,5 10 12,5 15 7,5 10 12,5 15
Värmegenomgångstal k kcal/m2 °Ch 1,0 0,9 0,7 0,c 1,0 0,8 0,7 0,6
Vikt per m2 färdig vägg i kg ca 445 445 470 480 565 575 590 600
1282
