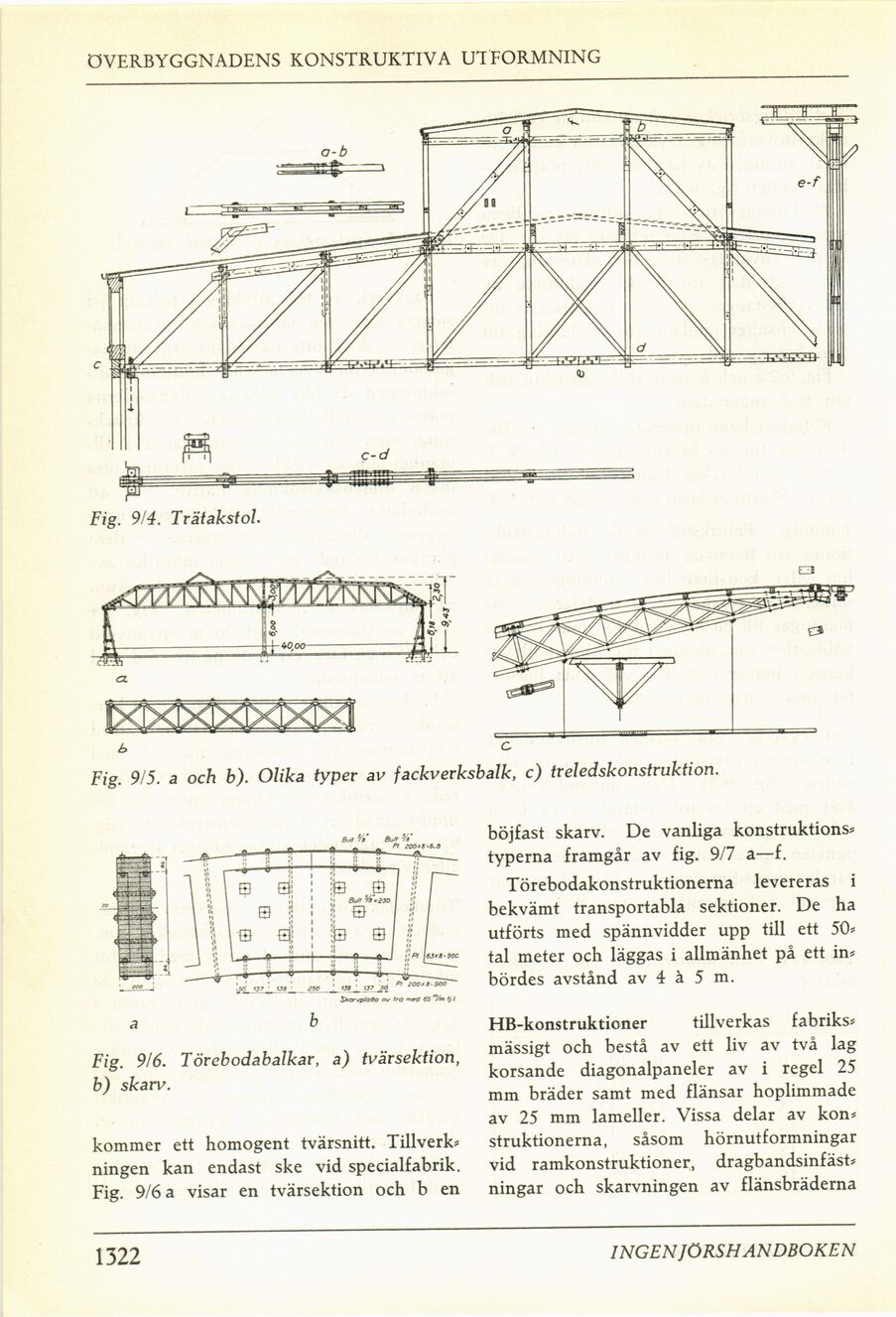

ÖVERBYGGNADENS KONSTRUKTIVA UTFORMNING
a b
Fig. 9/6. Törebodabalkar, a) tvärsektion,
b) skarv.
kommer ett homogent tvärsnitt. Tillverk*
ningen kan endast ske vid specialfabrik.
Fig. 9/6 a visar en tvärsektion och b en
böjfast skarv. De vanliga konstruktions*
typerna framgår av fig. 9/7 a—f.
Törebodakonstruktionerna levereras i
bekvämt transportabla sektioner. De ha
utförts med spännvidder upp till ett 50*
tal meter och läggas i allmänhet på ett in*
bördes avstånd av 4 à 5 m.
HB-konstruktioner tillverkas fabriks*
mässigt och bestå av ett liv av två lag
korsande diagonalpaneler av i regel 25
mm bräder samt med flänsar hoplimmade
av 25 mm lameller. Vissa delar av kon*
struktionerna, såsom hörnutformningar
vid ramkonstruktioner, dragbandsinfäst*
ningar och skarvningen av flänsbräderna
1322
INGEN IÖRSH ANDBOKEN
Fig. 9/4. Trätakstol.
Fig. 9/5. a och b). Olika typer av fackverksbalk, c) treledskonstruktion.
