Tak

|T—T~

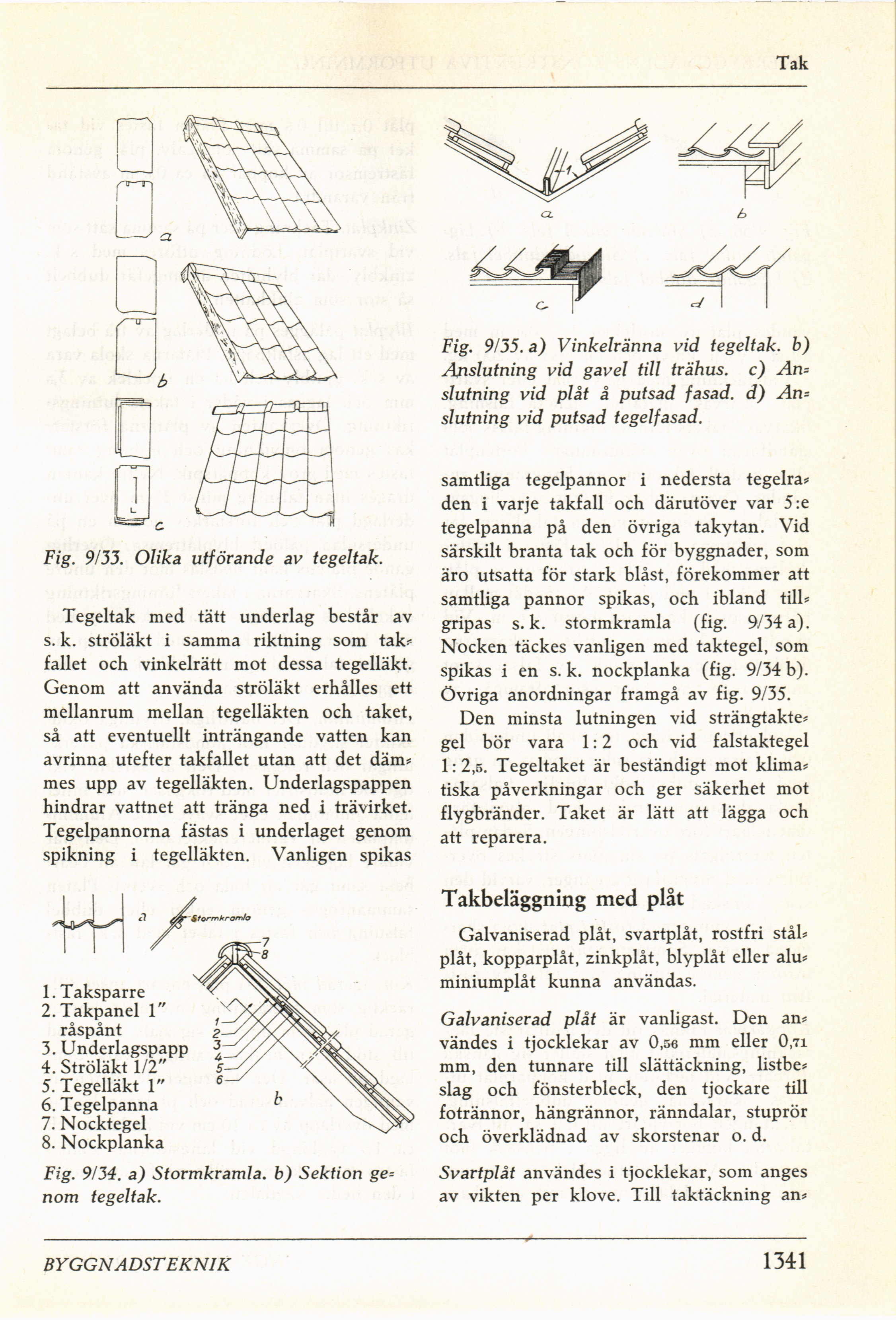

Fig. 9/33. Olika utförande av tegeltak.

Tegeltak med tätt underlag består av
s. k. ströläkt i samma riktning som tak?
fallet och vinkelrätt mot dessa tegelläkt.
Genom att använda ströläkt erhålles ett
mellanrum mellan tegelläkten och taket,
så att eventuellt inträngande vatten kan
avrinna utefter takfallet utan att det däm*
mes upp av tegelläkten. Underlagspappen
hindrar vattnet att tränga ned i trävirket.
Tegelpannorna fästas i underlaget genom
spikning i tegelläkten. Vanligen spikas

Fig. 9/35. a) Vinkelränna vid tegeltak, b)
Anslutning vid gavel till trähus, c)
Anslutning vid plåt å putsad fasad, d) An=
slutning vid putsad tegelfasad.

samtliga tegelpannor i nedersta tegelra*
den i varje takfall och därutöver var 5:e
tegelpanna på den övriga takytan. Vid
särskilt branta tak och för byggnader, som
äro utsatta för stark blåst, förekommer att
samtliga pannor spikas, och ibland till*
gripas s. k. stormkramla (fig. 9/34 a).
Nocken täckes vanligen med taktegel, som
spikas i en s. k. nockplanka (fig. 9/34 b).
Övriga anordningar framgå av fig. 9/35.

Den minsta lutningen vid strängtakte*
gel bör vara 1:2 och vid falstaktegel
1:2,5. Tegeltaket är beständigt mot klima*
tiska påverkningar och ger säkerhet mot
flygbränder. Taket är lätt att lägga och
att reparera.

Takbeläggning med plåt

Galvaniserad plåt, svartplåt, rostfri stål*
plåt, kopparplåt, zinkplåt, blyplåt eller alu*
miniumplåt kunna användas.

Galvaniserad plåt är vanligast. Den an*
vändes i tjocklekar av 0,56 mm eller 0,7i
mm, den tunnare till slättäckning, listbe*
slag och fönsterbleck, den tjockare till
fotrännor, hängrännor, ränndalar, stuprör
och överklädnad av skorstenar o. d.

Svartplåt användes i tjocklekar, som anges
av vikten per klove. Till taktäckning an*

1. Taksparre

2. Takpanel 1"
råspånt

3. Underlagspapp

4. Ströläkt 1/2"

5. Tegelläkt 1"

6. Tegelpanna

7. Nocktegel

8. Nockplanka

Fig. 9/34. a) Stormkramla. b) Sektion
genom tegeltak.

BYGGNADSTEKNIK 1341
