Byggnaders värmebehov

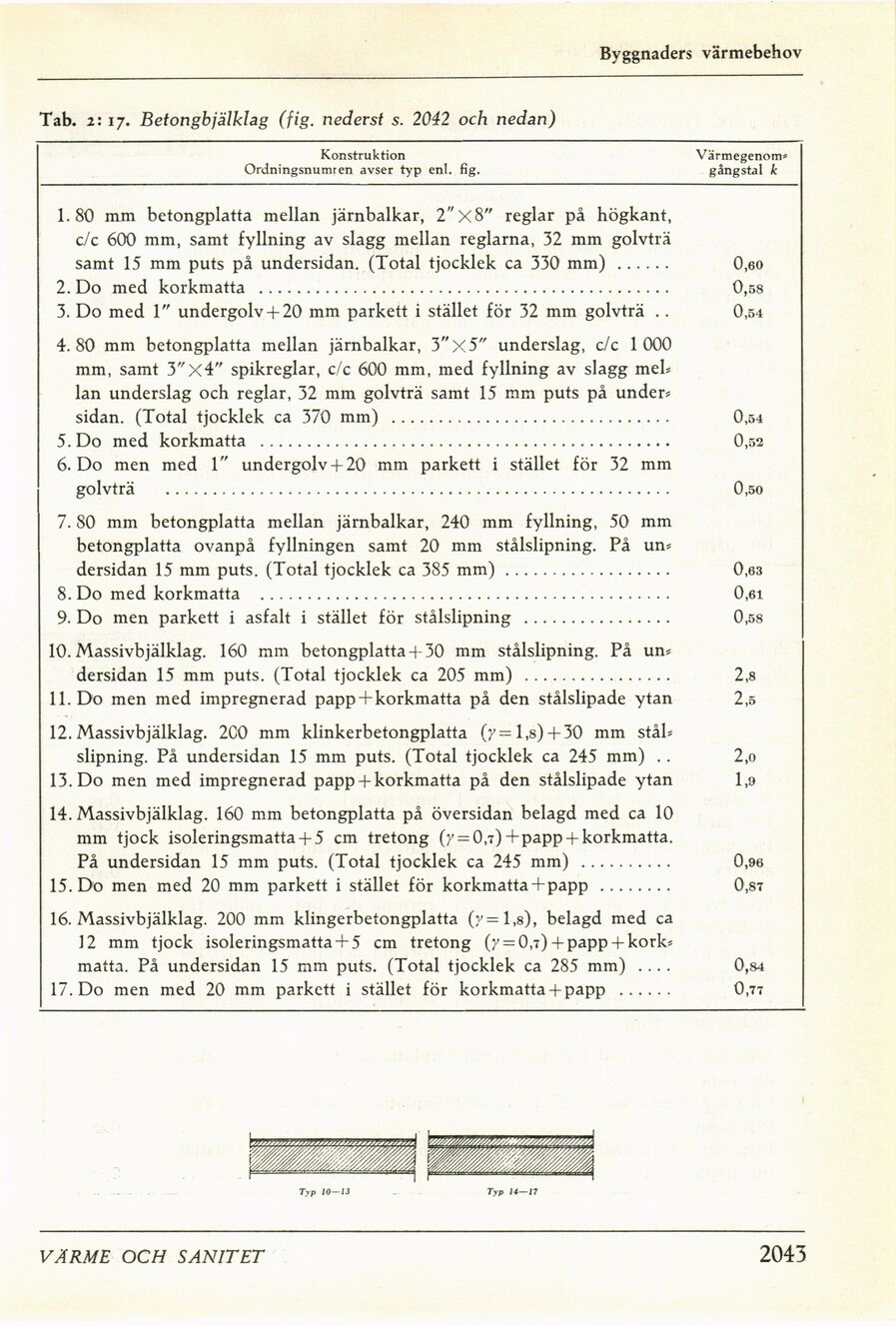

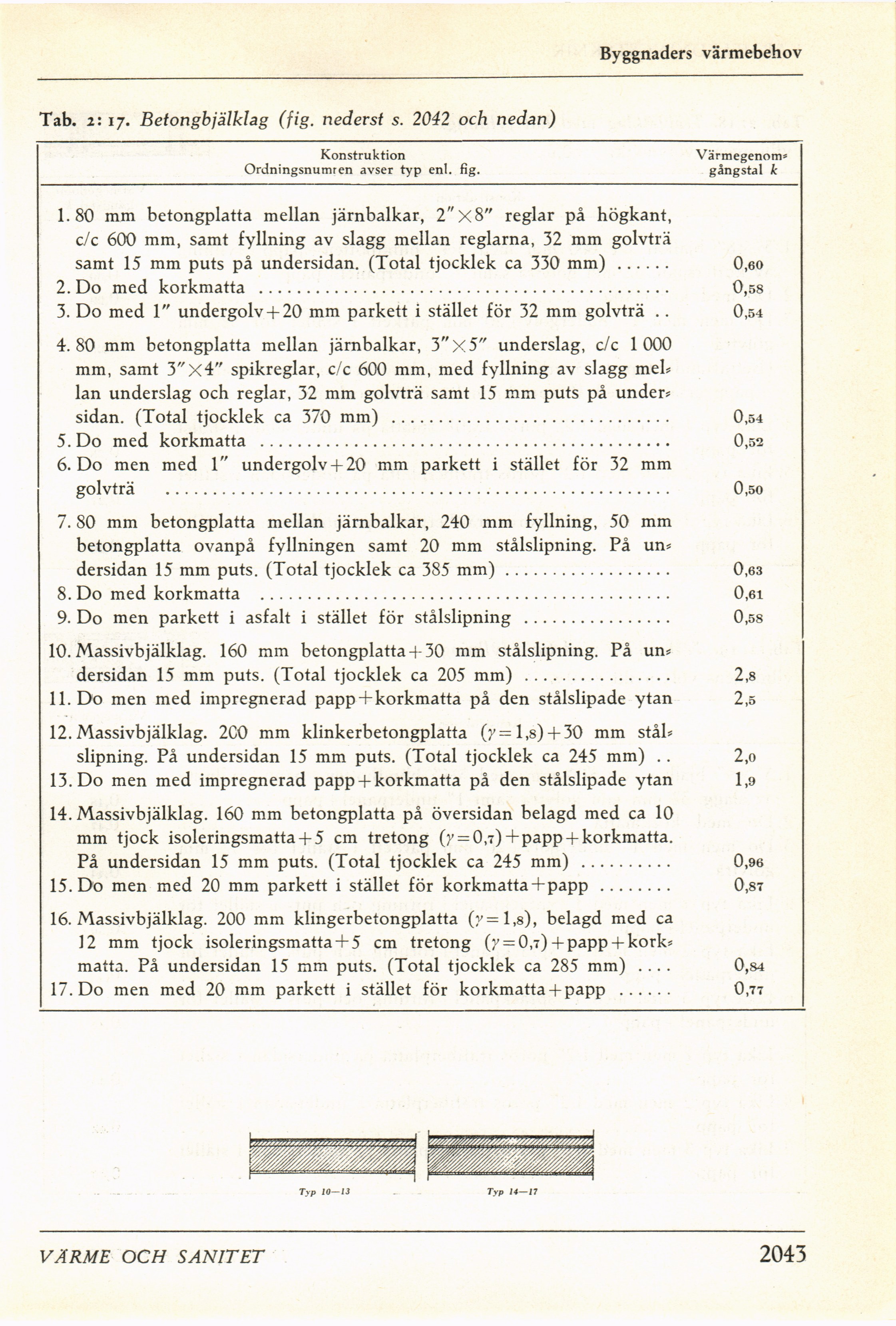

Tab. 2: 17. Betongbjälklag (fig. nederst s. 2042 och nedan)
Konstruktion Värmegenom»
Ordningsnumren avser typ enl. fig. gångstal k
1.80 mm betongplatta mellan järnbalkar, 2"x8" reglar på högkant,
c/c 600 mm, samt fyllning av slagg mellan reglarna, 32 mm golvträ
samt 15 mm puts på undersidan. (Total tjocklek ca 330 mm) ............0,60
2. Do med korkmatta ........................................................................................0,58
3. Do med 1" undergolv+ 20 mm parkett i stället för 32 mm golvträ .. 0,54
4.80 mm betongplatta mellan järnbalkar, 3"x5" underslag, c/c 1000
mm, samt 3"x4" spikreglar, c/c 600 mm, med fyllning av slagg mel*
lan underslag och reglar, 32 mm golvträ samt 15 mm puts på under*
sidan. (Total tjocklek ca 370 mm) ............................................................0,54
5. Do med korkmatta ........................................................................................0,52
6. Do men med 1" undergolv + 20 mm parkett i stället för 32 mm
golvträ ............................................................................................................0,5o
7.80 mm betongplatta mellan järnbalkar, 240 mm fyllning, 50 mm
betongplatta ovanpå fyllningen samt 20 mm stålslipning. På un*
dersidan 15 mm puts. (Total tjocklek ca 385 mm)....................................0,63
8. Do med korkmatta ........................................................................................0,6i
9. Do men parkett i asfalt i stället för stålslipning ................................0,58
10. Massivbjälklag. 160 mm betongplatta+ 30 mm stålslipning. På un*
dersidan 15 mm puts. (Total tjocklek ca 205 mm) ................................2,8
11. Do men med impregnerad papp + korkmatta på den stålslipade ytan 2,5
12. Massivbjälklag. 2C0 mm klinkerbetongplatta (y=l,8) + 30 mm stål*
slipning. På undersidan 15 mm puts. (Total tjocklek ca 245 mm) .. 2,o
13. Do men med impregnerad papp + korkmatta på den stålslipade ytan 1,9
14. Massivbjälklag. 160 mm betongplatta på översidan belagd med ca 10
mm tjock isoleringsmatta+ 5 cm tretong (j — 0,7) +papp + korkmatta.
På undersidan 15 mm puts. (Total tjocklek ca 245 mm) ....................0,96
15. Do men med 20 mm parkett i stället för korkmatta + papp ................0,87
16. Massivbjälklag. 200 mm klingerbetongplatta (v=l,s), belagd med ca
12 mm tjock isoleringsmatta+ 5 cm tretong (7 = 0,7) + papp + kork*
matta. På undersidan 15 mm puts. (Total tjocklek ca 285 mm) .... 0,84
17. Do men med 20 mm parkett i stället för korkmatta + papp ............0,77
VÄRME OCH SANITET 2049
