VÄRMELEDNINGSTEKNIK
rier. De framställas i sektioner, en fram*
sektion, en baksektion och ett godtyck*
ligt antal sinsemellan lika mellansektio*
ner, såsom framgår av fig. 5/11.
2. Smidda pannor
Smidda pannor kunna utformas mera
individuellt än gjutna, man är icke bun*
den av gjutformar, utan pannan svetsas
ihop av plåt, vilket ger större möjligheter
till anpassning efter speciella förhållanden
och gör den även tätare mot luftläckage.
Smidda pannor äro vanligen betydligt dy*
rare än gjutna. Smidesjärn är mindre mot*
ståndskraftigt mot röstning än gjutjärn
varför det är möjligt att deras livslängd
blir kortare än gjutjärnspannor. En smi*
desjärnspanna kan dock lätt repareras ge*
nom påsvetsning av förstärkningsplåt.
C. Efter bränslets påfyllning
Magasinseldade pannor ha blivit nästan
allenarådande som värmeledningspannor,
därför att de fordra så liten skötsel. De
äro särskilt lämpade för kokseldning, där*

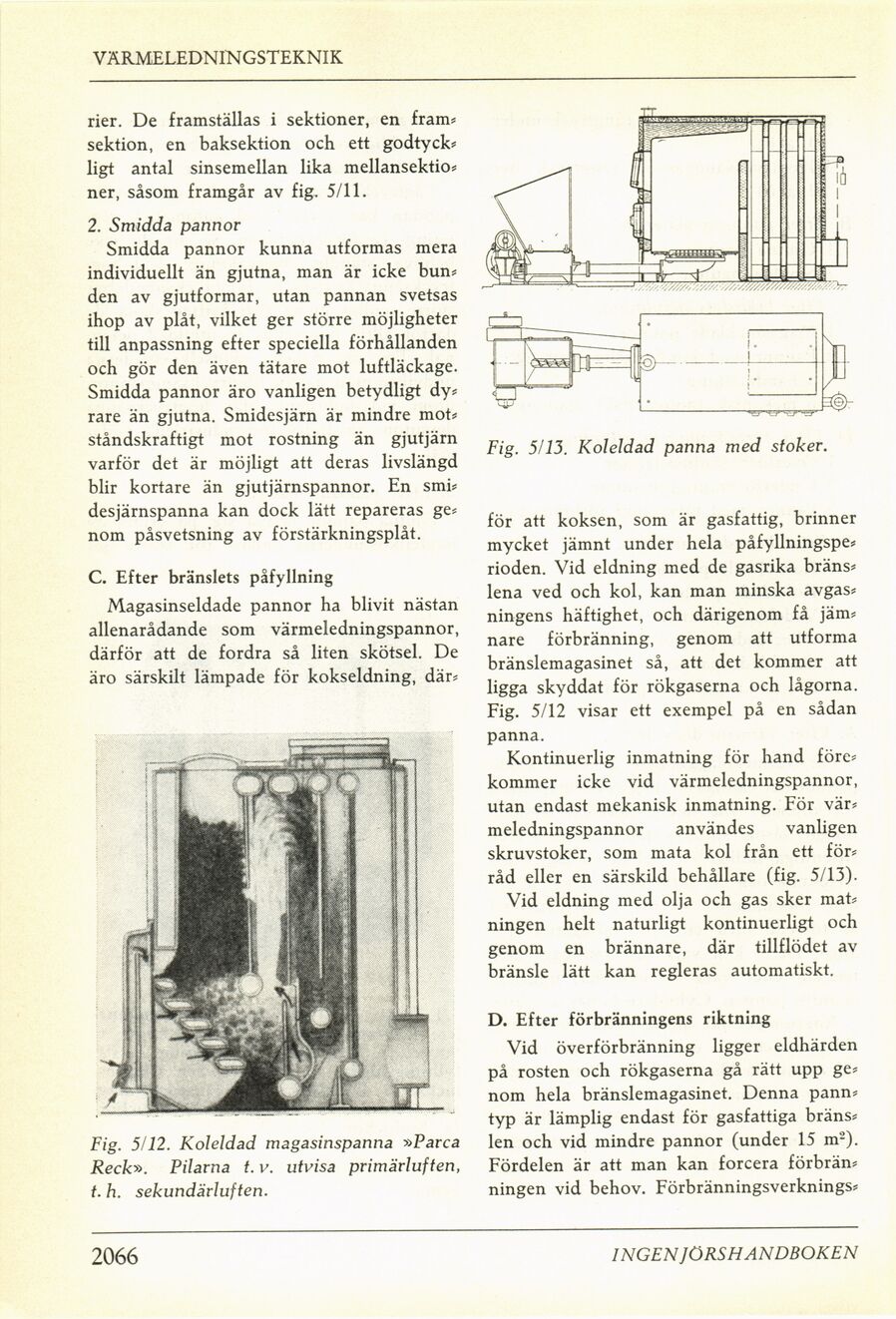

Fig. 5/12. Koleldad magasinspanna »Parca
Reck». Pilarna t. v. utvisa primärluften,
t. h. sekundärluften.
Fig. 5/13. Koleldad panna med stoker.
för att koksen, som är gasfattig, brinner
mycket jämnt under hela påfyllningspe*
rioden. Vid eldning med de gasrika bräns*
lena ved och kol, kan man minska avgas*
ningens häftighet, och därigenom få jäm*
nare förbränning, genom att utforma
bränslemagasinet så, att det kommer att
ligga skyddat för rökgaserna och lågorna.
Fig. 5/12 visar ett exempel på en sådan
panna.
Kontinuerlig inmatning för hand före*
kommer icke vid värmeledningspannor,
utan endast mekanisk inmatning. För vär*
meledningspannor användes vanligen
skruvstoker, som mata kol från ett för*
råd eller en särskild behållare (fig. 5/13).
Vid eldning med olja och gas sker mat*
ningen helt naturligt kontinuerligt och
genom en brännare, där tillflödet av
bränsle lätt kan regleras automatiskt.
D. Efter förbränningens riktning
Vid överförbränning ligger eldhärden
på rosten och rökgaserna gå rätt upp ge*
nom hela bränslemagasinet. Denna pann*
typ är lämplig endast för gasfattiga bräns*
len och vid mindre pannor (under 15 mr).
Fördelen är att man kan forcera förbrän*
ningen vid behov. Förbränningsverknings*
2022
INGEN ]ÖRSH ANDBOKEN
