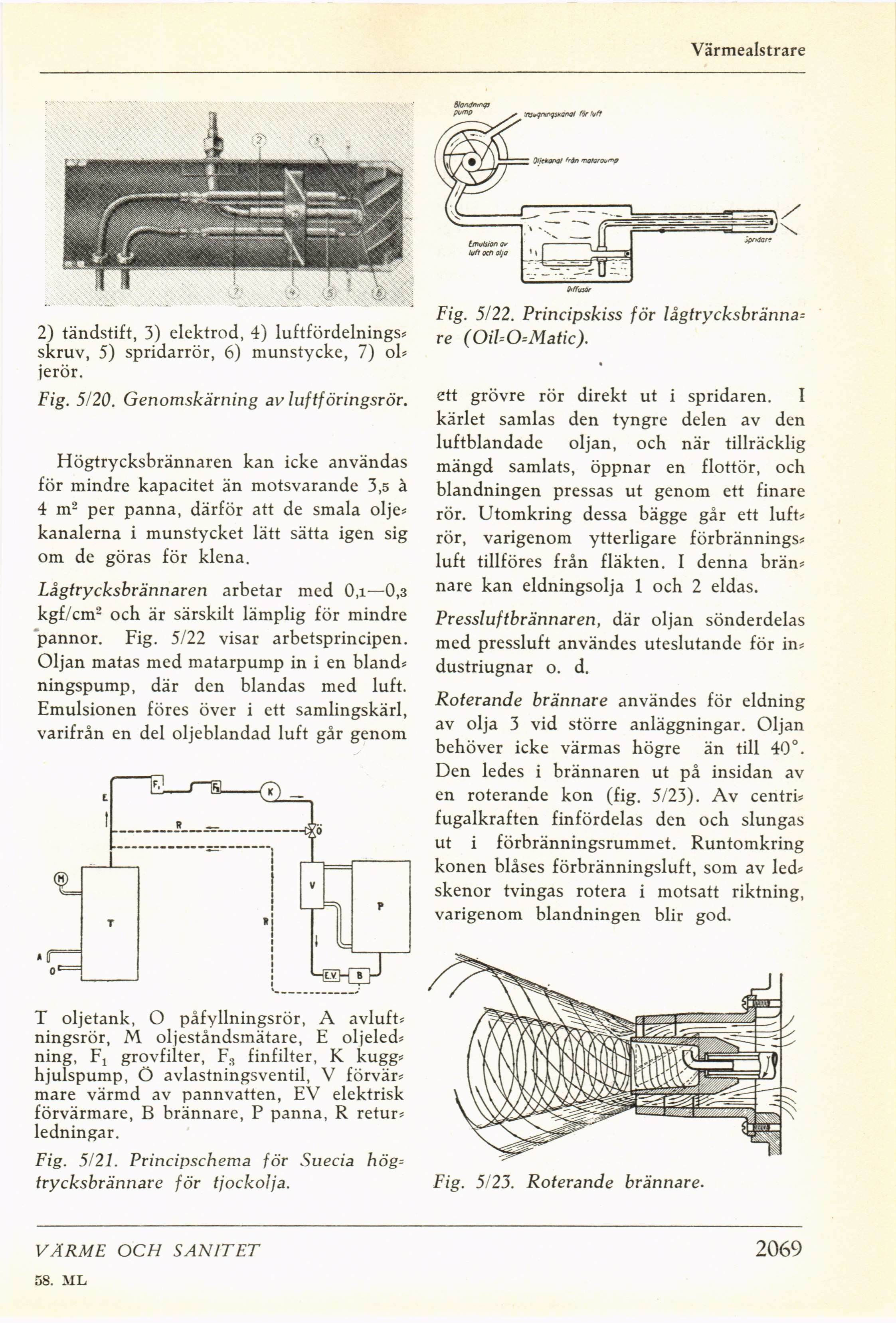

Värmealstrare
’nsuqnwqsMruri för luft
T oljetank, O påfyllningsrör, A avluft*
ningsrör, M oljeståndsmätare, E oljeled*
ning, Fx grovfilter, F;1 finfilter, K kugg*
hjulspump, Ö avlastningsventil, V förvår*
mare värmd av pannvatten, EV elektrisk
förvärmare, B brännare, P panna, R retur*
ledningar.
Fig. 5/21. Principschema för Suecia hög=
trycksbrannare för tjockolja.
Fig. 5/22. Principskiss för Iågtrycksbränna=
re (OiUO-Matic).
ett grövre rör direkt ut i spridaren. I
kärlet samlas den tyngre delen av den
luftblandade oljan, och när tillräcklig
mängd samlats, öppnar en flottör, och
blandningen pressas ut genom ett finare
rör. Utomkring dessa bägge går ett luft*
rör, varigenom ytterligare förbrännings*
luft tillföres från fläkten. I denna brän*
nare kan eldningsolja 1 och 2 eldas.
Pressluftbrännaren, där oljan sönderdelas
med pressluft användes uteslutande för in*
dustriugnar o. d.
Roterande brännare användes för eldning
av olja 3 vid större anläggningar. Oljan
behöver icke värmas högre än till 40°.
Den ledes i brännaren ut på insidan av
en roterande kon (fig. 5/23). Av centri*
fugalkraften finfördelas den och slungas
ut i förbränningsrummet. Runtomkring
könen blåses förbränningsluft, som av led*
skenor tvingas rotera i motsatt riktning,
varigenom blandningen blir god.
2) tändstift, 3) elektrod, 4) luftfördelnings*
skruv, 5) spridarrör, 6) munstycke, 7) ol*
jerör.
Fig. 5/20. Genomskärning av luf tf öringsrör.
Högtrycksbrännaren kan icke användas
för mindre kapacitet än motsvarande 3,5 à
4 m2 per panna, därför att de smala olje*
kanalerna i munstycket lätt sätta igen sig
om de göras för klena.
Lågtrycksbrännaren arbetar med 0,i—0,3
kgf/cm2 och är särskilt lämplig för mindre
pannor. Fig. 5/22 visar arbetsprincipen.
Oljan matas med matarpump in i en bland*
ningspump, där den blandas med luft.
Emulsionen föres över i ett samlingskärl,
varifrån en del oljeblandad luft går genom
VÄRME OCH SANITET
58. ML
Fig. 5/23. Roterande brännare.
