Anläggningsteknik

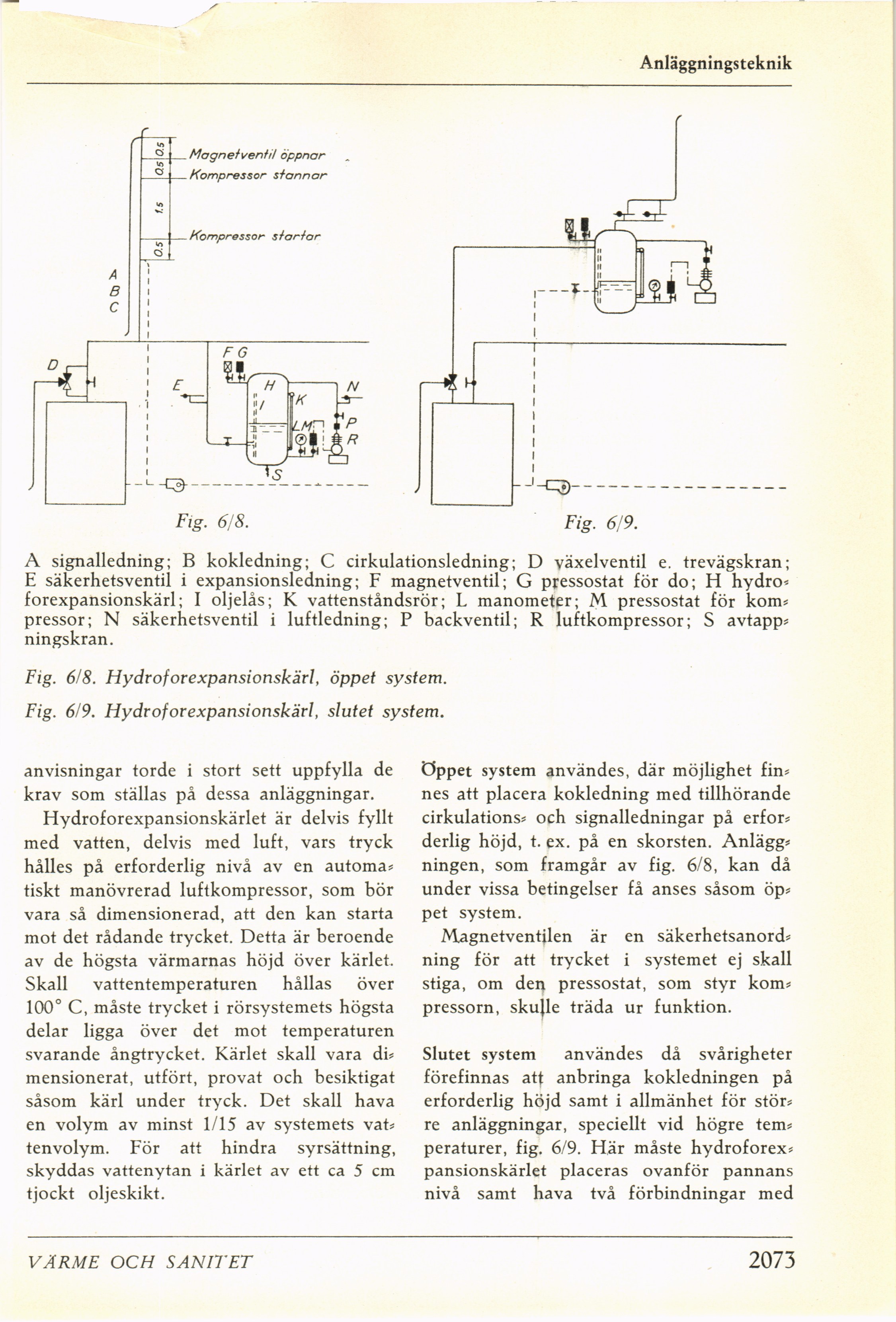

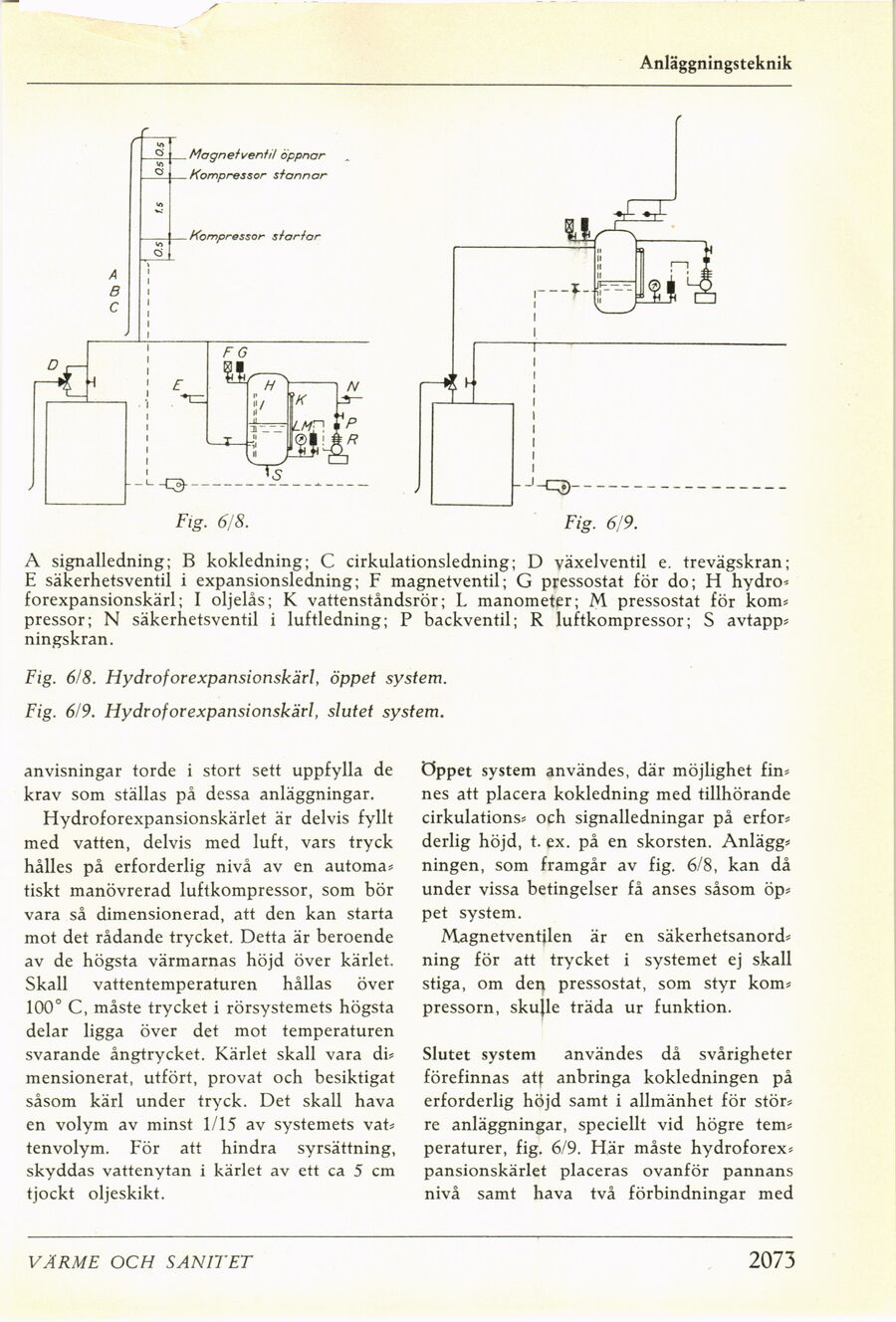

A signalledning; B kokledning; C cirkulationsledning; D växelventil e. trevägskran;
E säkerhetsventil i expansionsledning; F magnetventil; G pressostat för do; H hydro*
forexpansionskärl; I oljelås; K vattenståndsrör; L manometer; M pressostat för kom*
pressor; N säkerhetsventil i luftledning; P backventil; R luftkompressor; S avtapp*
ningskran.
Fig. 6/8. Hy dr of or expansionskärl, öppet system.
Fig. 6/9. Hydr of or expansionskärl, slutet system.
anvisningar torde i stort sett uppfylla de
krav som ställas på dessa anläggningar.
Hydroforexpansionskärlet är delvis fyllt
med vatten, delvis med luft, vars tryck
hålles på erforderlig nivå av en automa*
tiskt manövrerad luftkompressor, som bör
vara så dimensionerad, att den kan starta
mot det rådande trycket. Detta är beroende
av de högsta värmarnas höjd över kärlet.
Skall vattentemperaturen hållas över
100° C, måste trycket i rörsystemets högsta
delar ligga över det mot temperaturen
svarande ångtrycket. Kärlet skall vara di*
mensionerat, utfört, provat och besiktigat
såsom kärl under tryck. Det skall hava
en volym av minst 1/15 av systemets vat*
tenvolym. För att hindra syrsättning,
skyddas vattenytan i kärlet av ett ca 5 cm
tjockt oljeskikt.
öppet system användes, där möjlighet fin*
nes att placera kokledning med tillhörande
cirkulations* och signalledningar på erfor*
derlig höjd, t. ex. på en skorsten. Anlägg*
ningen, som framgår av fig. 6/8, kan då
under vissa betingelser få anses såsom öp*
pet system.
Magnetventilen är en säkerhetsanord*
ning för att trycket i systemet ej skall
stiga, om den pressostat, som styr kom*
pressorn, skujle träda ur funktion.
Slutet system användes då svårigheter
förefinnas att anbringa kokledningen på
erforderlig höjd samt i allmänhet för stör*
re anläggningar, speciellt vid högre tem*
peraturer, fig. 6/9. Här måste hydroforex*
pansionskärlet placeras ovanför pannans
nivå samt hava två förbindningar med
VÄRME OCH SANITET
2091
