VENTILATION OCH LUFTBEHANDLING

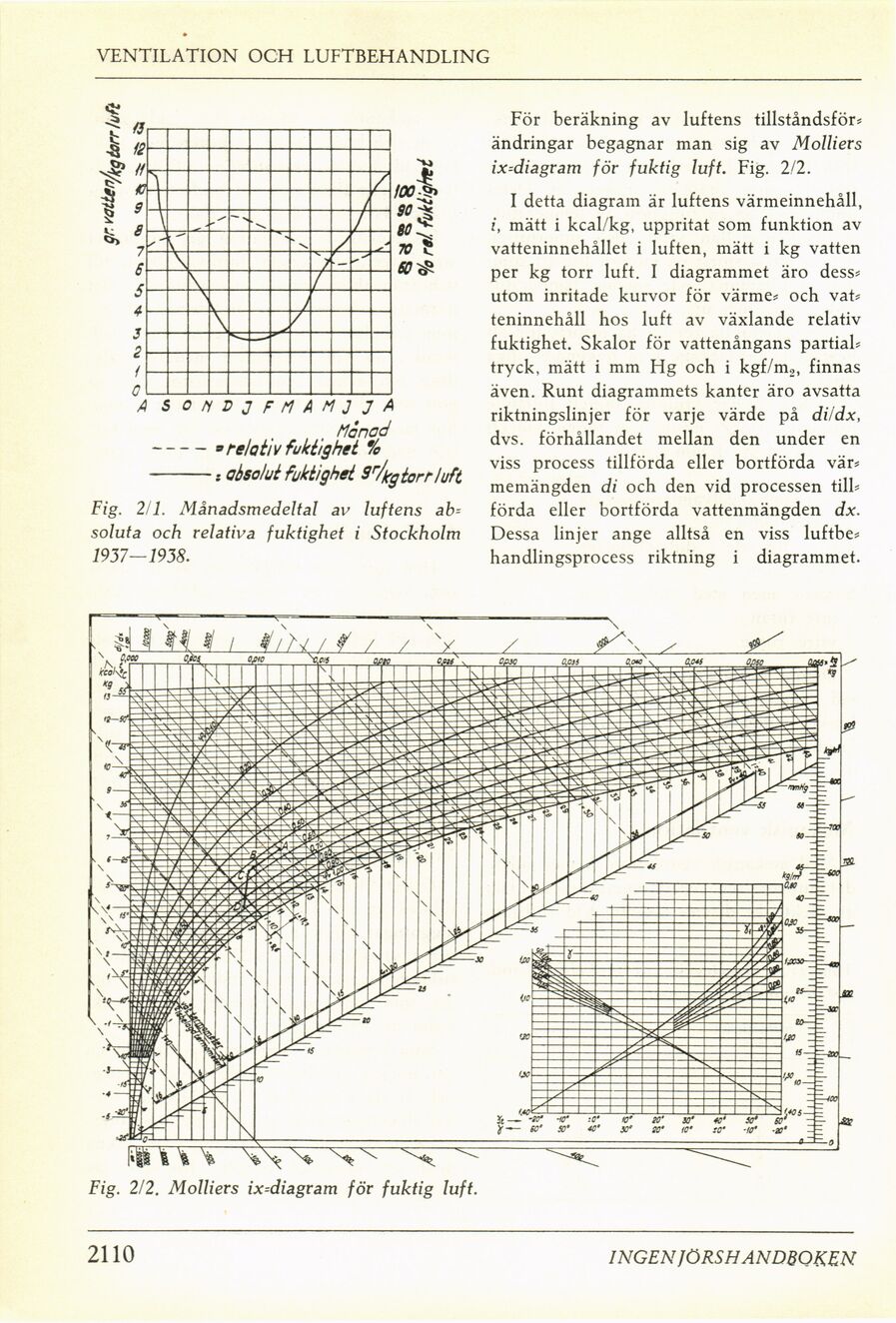

Fig. 2/1. Månadsmedeltal av luftens ab=
soluta och relativa fuktighet i Stockholm
1937—1938.
För beräkning av luftens tillståndsför*
ändringar begagnar man sig av Molliers
ix=diagram för fuktig luft. Fig. 2/2.
I detta diagram är luftens värmeinnehåll,
i, mätt i kcal/kg, uppritat som funktion av
vatteninnehållet i luften, mätt i kg vatten
per kg torr luft. I diagrammet äro dess*
utom inritade kurvor för värme* och vat*
teninnehåll hos luft av växlande relativ
fuktighet. Skalor för vattenångans partial*
tryck, mätt i mm Hg och i kgf/m2, finnas
även. Runt diagrammets kanter äro avsatta
riktningslinjer för varje värde på di/dx,
dvs. förhållandet mellan den under en
viss process tillförda eller bortförda vär*
memängden di och den vid processen till*
förda eller bortförda vattenmängden dx.
Dessa linjer ånge alltså en viss luftbe*
handlingsprocess riktning i diagrammet.
Fig. 2/2. Molliers ix=diagram för fuktig luft.
2104
INGEN JÖRSH ANDBOKEN
