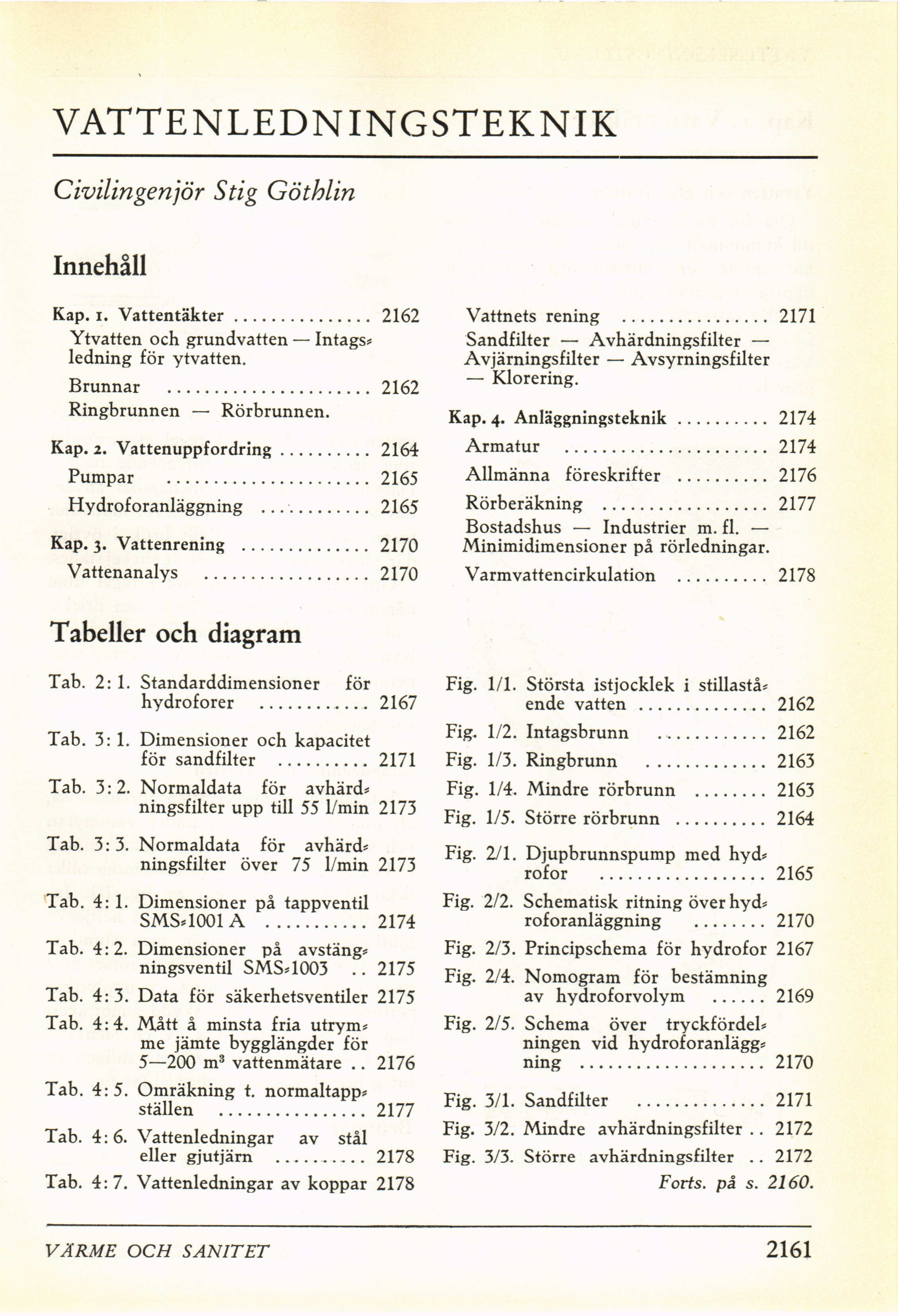

VATTENLEDNINGSTEKNIK
Civilingenjör Stig Göthlin
Innehåll
Kap. i. Vattentäkter............... 2162
Ytvatten och grundvatten — Intags?
ledning för ytvatten.
Brunnar ...................... 2162
Ringbrunnen — Rörbrunnen.
Kap. 2. Vattenuppfordring.......... 2164
Pumpar ...................... 2165
Hydroforanläggning ............ 2165
Kap. 3. Vattenrening .............. 2170
Vattenanalys .................. 2170
Tabeller och diagram
Tab. 2:1. Standarddimensioner för
hydroforer .............. 2167
Tab. 3: 1. Dimensioner och kapacitet
för sandfilter .......... 2171
Tab. 3:2. Normaldata för avhärd*
ningsfilter upp till 55 1/min 2173
Tab. 3:3. Normaldata för avhärd*
ningsfilter över 75 1/min 2173
Tab. 4:1. Dimensioner på tappventil
SMS4001A ........... 2174
Tab. 4:2. Dimensioner på avstängs
ningsventil SMS4003 .. 2175
Tab. 4:3. Data för säkerhetsventiler 2175
Tab. 4:4. Mått å minsta fria utrym?
me jämte bygglängder för
5—200 m3 vattenmätare .. 2176
Tab. 4:5. Omräkning t. normaltapp?
ställen ................ 2177
Tab. 4: 6. Vattenledningar av stål
eller gjutjärn .......... 2178
Tab. 4:7. Vattenledningar av koppar 2178
Vattnets rening ................ 2171
Sandfilter — Avhärdningsfilter —
Avjärningsfilter — Avsyrningsfilter
— Klorering.
Kap. 4. Anläggningsteknik.......... 2174
Armatur ...................... 2174
Allmänna föreskrifter .......... 2176
Rörberäkning .................. 2177
Bostadshus — Industrier m. fi. —
Minimidimensioner på rörledningar.
Varmvattencirkulation .......... 2178
Fig. 1/1. Största istjocklek i stillastå*
ende vatten .............. 2162
Fig. 1/2. Intagsbrunn .......................2162
Fig. 1/3. Ringbrunn ..........................2163
Fig. 1/4. Mindre rörbrunn ................2163
Fig. 1/5. Större rörbrunn ....................2164
Fig. 2/1. Djupbrunnspump med hyd*
rofor .................. 2165
Fig. 2/2. Schematisk ritning över hyd*
roforanläggning ........ 2170
Fig. 2/3. Principschema för hydrofor 2167
Fig. 2/4. Nomogram för bestämning
av hydroforvolym ...... 2169
Fig. 2/5. Schema över tryckfördeh
ningen vid hydroforanlägg?
ning .................... 2170
Fig. 3/1. Sandfilter .............. 2171
Fig. 3/2. Mindre avhärdningsfilter .. 2172
Fig. 3/3. Större avhärdningsfilter .. 2172
Forts, på s. 2160.
VÄRME OCH SANITET
2147
