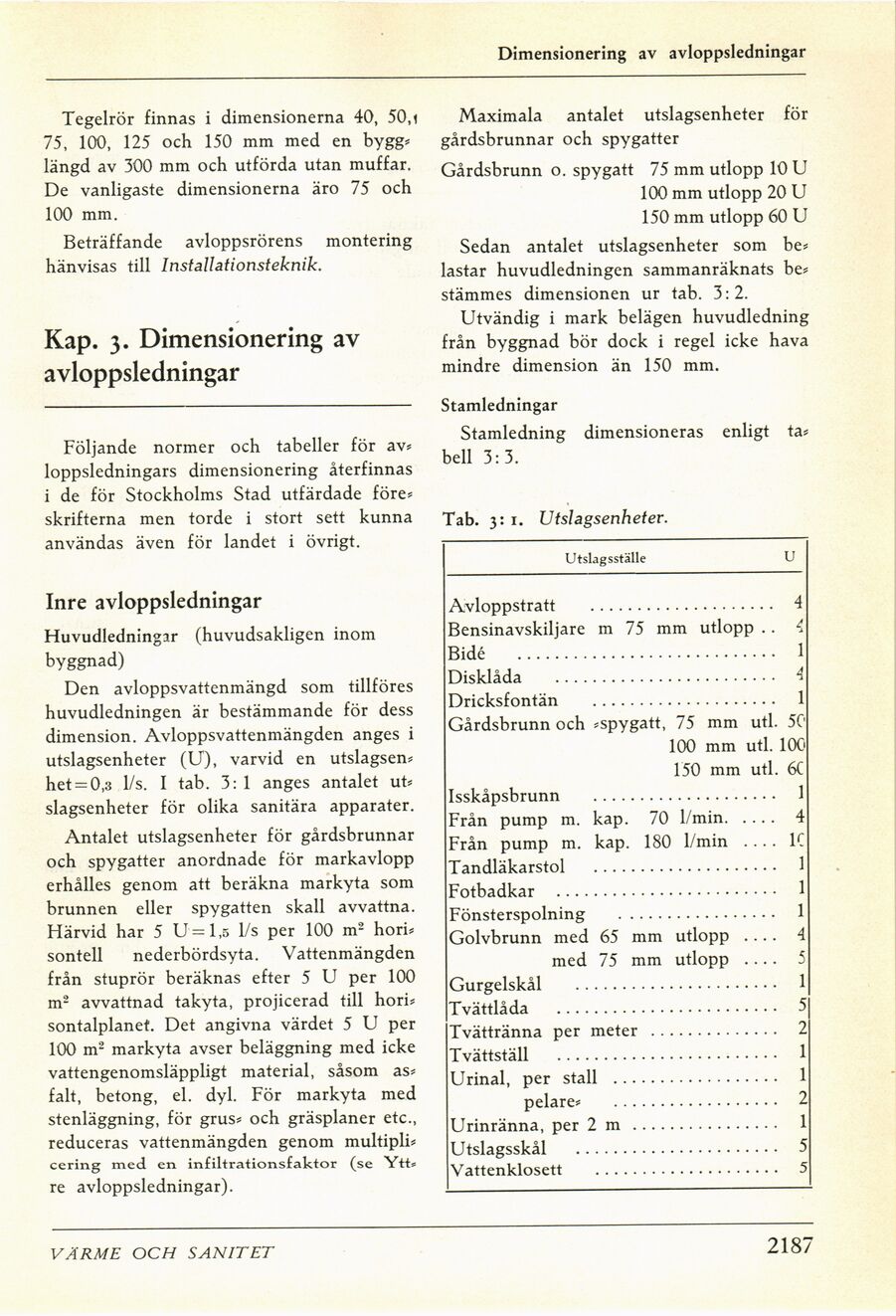

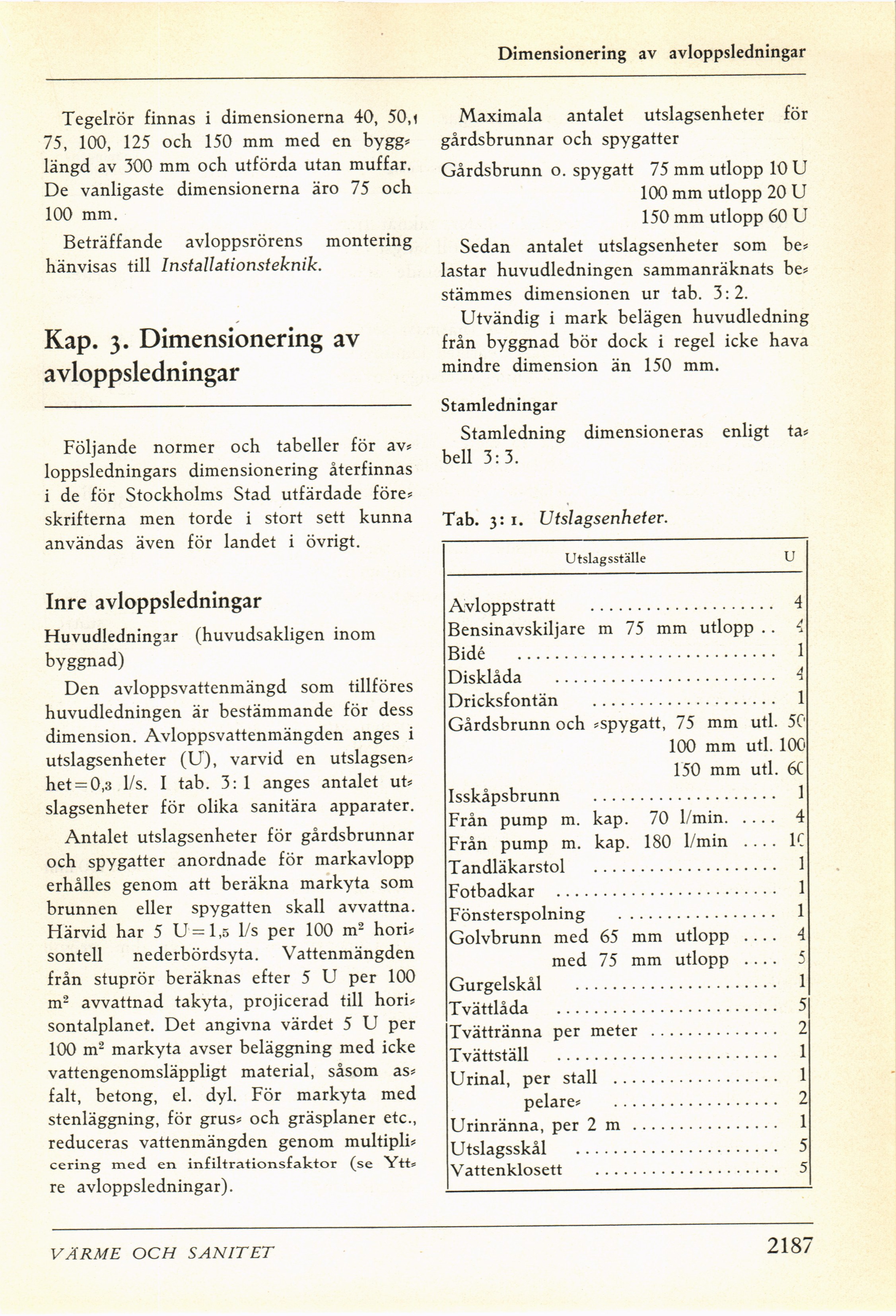

Dimensionering av avloppsledningar
Tegelrör finnas i dimensionerna 40, 50,1
75, 100, 125 och 150 mm med en bygg*
längd av 300 mm och utförda utan muffar.
De vanligaste dimensionerna äro 75 och
100 mm.
Beträffande avloppsrörens montering
hänvisas till Installationsteknik.
Kap. 3. Dimensionering av
avloppsledningar
Följande normer och tabeller för av*
loppsledningars dimensionering återfinnas
i de för Stockholms Stad utfärdade före*
skrifterna men torde i stort sett kunna
användas även för landet i övrigt.
Inre avloppsledningar
Huvudledningar (huvudsakligen inom
byggnad)
Den avloppsvattenmängd som tillföres
huvudledningen är bestämmande för dess
dimension. Avloppsvattenmängden anges i
utslagsenheter (U), varvid en utslagsen*
het = 0,3 1/s. I tab. 3: 1 anges antalet ut*
slagsenheter för olika sanitära apparater.
Antalet utslagsenheter för gårdsbrunnar
och spygatter anordnade för markavlopp
erhålles genom att beräkna markyta som
brunnen eller spygatten skall avvattna.
Härvid har 5 U = l,5 1/s per 100 m2 hori*
sontell nederbördsyta. Vattenmängden
från stuprör beräknas efter 5 U per 100
m2 avvattnad takyta, projicerad till hori*
sontalplanet. Det angivna värdet 5 U per
100 m2 markyta avser beläggning med icke
vattengenomsläppligt material, såsom as*
falt, betong, el. dyl. För markyta med
stenläggning, för grus* och gräsplaner etc.,
reduceras vattenmängden genom multipli*
cering med en infiltrationsfaktor (se Ytt=
re avloppsledningar).
Maximala antalet utslagsenheter för
gårdsbrunnar och spygatter
Gårdsbrunn o. spygatt 75 mm utlopp 10 U
100 mm utlopp 20 U
150 mm utlopp 60 U
Sedan antalet utslagsenheter som be*
lastar huvudledningen sammanräknats be*
stämmes dimensionen ur tab. 3:2.
Utvändig i mark belägen huvudledning
från byggnad bör dock i regel icke hava
mindre dimension än 150 mm.
Stamledningar
Stamledning dimensioneras enligt ta*
bell 3:3.
Tab. 3: i. Utslagsenheter.
Utslagsställe U
Avloppstratt ........................................4
Bensinavskiljare m 75 mm utlopp .. 4
Bidé ........................................................1
Disklåda ................................................4
Dricksfontän ........................................1
Gårdsbrunn och ^spygatt, 75 mm uti. 50
100 mm uti. 100
150 mm uti. 6C
Isskåpsbrunn ........................................1
Från pump m. kap. 70 1/min..........4
Från pump m. kap. 180 1/min .... 1C
Tandläkarstol ........................................1
Fotbadkar ................................................1
Fönsterspolning ..................................1
Golvbrunn med 65 mm utlopp .... 4
med 75 mm utlopp .... 5
Gurgelskål ............................................1
Tvättlåda ................................................5
Tvättränna per meter ............................2
Tvättställ ................................................1
Urinal, per stall ....................................1
pelare* ....................................2
Urinränna, per 2m ................................1
Utslagsskål ............................................5
Vattenklosett ........................................5
