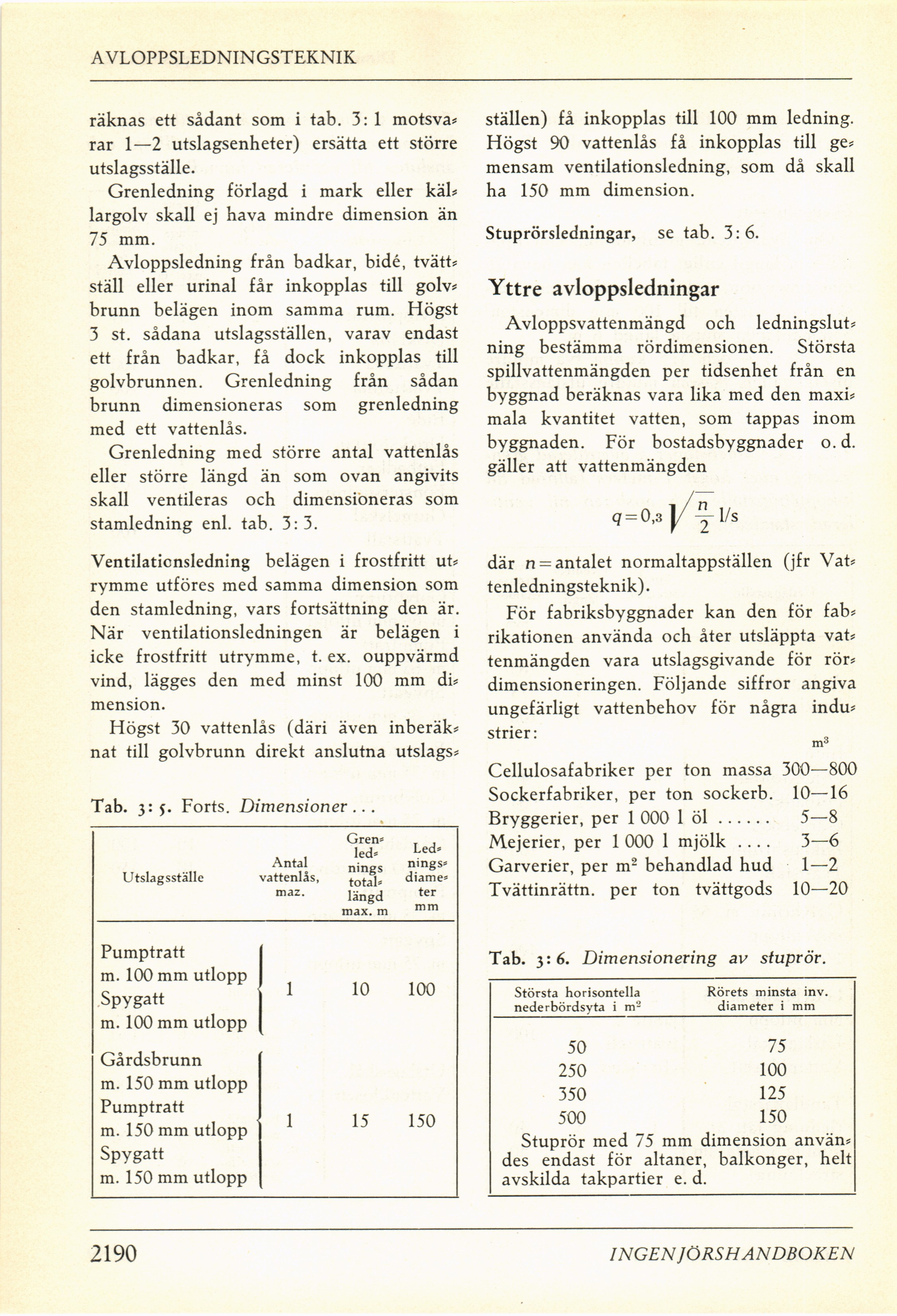

AVLOPPSLEDNINGSTEKNIK
räknas ett sådant som i tab. 3: 1 motsva?
rar 1—2 utslagsenheter) ersätta ett större
utslagsställe.
Grenledning förlagd i mark eller käl?
largolv skall ej hava mindre dimension än
75 mm.
Avloppsledning från badkar, bidé, tvätt?
ställ eller urinal får inkopplas till golv?
brunn belägen inom samma rum. Högst
3 st. sådana utslagsställen, varav endast
ett från badkar, få dock inkopplas till
golvbrunnen. Grenledning från sådan
brunn dimensioneras som grenledning
med ett vattenlås.
Grenledning med större antal vattenlås
eller större längd än som ovan angivits
skall ventileras och dimensioneras som
stamledning enl. tab. 3:3.
Ventilaticnsledning belägen i frostfritt ut?
rymme utföres med samma dimension som
den stamledning, vars fortsättning den är.
När ventilationsledningen är belägen i
icke frostfritt utrymme, t. ex. ouppvärmd
vind, lägges den med minst 100 mm di?
mension.
Högst 30 vattenlås (däri även inberäk?
nat till golvbrunn direkt anslutna utslags?
ställen) få inkopplas till 100 mm ledning.
Högst 90 vattenlås få inkopplas till ge?
mensam ventilationsledning, som då skall
ha 150 mm dimension.
Stuprörsledningar, se tab. 3:6.
Yttre avloppsledningar
Avloppsvattenmängd och ledningslut?
ning bestämma rördimensionen. Största
spillvattenmängden per tidsenhet från en
byggnad beräknas vara lika med den maxi?
mala kvantitet vatten, som tappas inom
byggnaden. För bostadsbyggnader o. d.
gäller att vattenmängden
(7 = 0,3 ]/y 1/s
där n = antalet normaltappställen (jfr Vat?
tenledningsteknik).
För fabriksbyggnader kan den för fab?
rikationen använda och åter utsläppta vat?
tenmängden vara utslagsgivande för rör?
dimensioneringen. Följande siffror angiva
ungefärligt vattenbehov för några indu?
strier:
m6
Cellulosafabriker per ton massa 300—800
Sockerfabriker, per ton sockerb. 10—16
Bryggerier, per 1 000 1 öl...... 5—8
Mejerier, per 1 000 1 mjölk .... 3—6
Garverier, per m2 behandlad hud 1—2
Tvättinrättn. per ton tvättgods 10—20
Tab. 3:5. Forts. Dimensioner...
Utslagsställe Antal vattenlås, maz. Gren» led» nings total» längd max. m Led» nings» diame» ter mm
Pumptratt m. 100 mm utlopp Spygatt m. 100 mm utlopp 1 10 100
Gårdsbrunn m. 150 mm utlopp Pumptratt m. 150 mm utlopp Spygatt m. 150 mm utlopp 1 15 150
Tab. 3: 6. Dimensionering av stuprör.
Största horisontella nederbördsyta i m2 Rörets minsta inv. diameter i mm
50 75
250 100
350 125
500 150
Stuprör med 75 mm dimension använ? des endast för altaner, balkonger, helt avskilda takpartier e. d.
2200
INGEN JÖRSH ANDBOKEN
