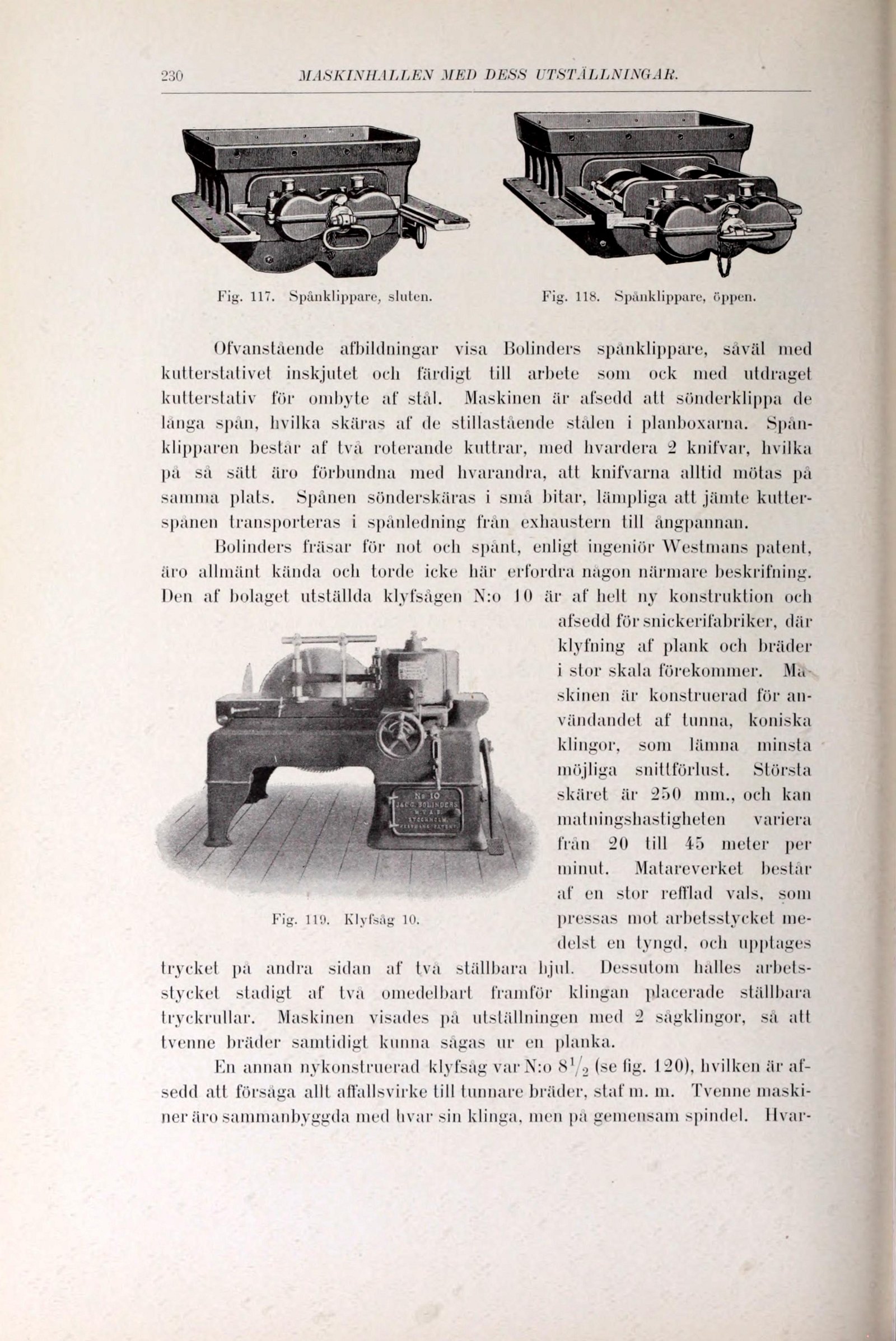

Fig. 117. Spånklippare, sluten.
Fig. 118. Spånklippare, öppen.
Ofvanstående afbildningar visa Bolinders spånklippare, saväl med
klitterstativet inskjutet odi färdigt till arbete som ock med utdraget
kutterstativ för ombyte af stål. Maskinen är afsedd att sönderklippa dt*
langa spän, livilka skäras af de stillastående stålen i planboxarna.
Spån-klipparen bestar af Iva roterande kuttrar, med hvardera 2 knifvar, livilka
l*a sa sätt äro förbundna med hvarandra, att knifvarna alltid mötas på
samma plats. Spånen sönderskäras i små bitar, lämpliga att jämte
kulter-spånen transporteras i spånledning tran exhaustern liil ångpannan.
Bolinders fräsar för not och spånt, enligt ingeniör Westmans patent,
äro allmänt kända ocli torde icke här erfordra någon närmare beskrifning.
Den af bolaget utställda klyfsågen N:o 10 är af helt ny konstruktion och
afsedd för snickerifabriker, där
klyfning af plank och bräder
i stor skala förekommer. Ma
skinen är konstruerad för
användandet af tunna, koniska
klingor, som lämna minsta
möjliga snitlförlust. Största
skäret är 250 mm., och kan
matningshastigheten variera
från 20 till 45 meter per
minut. Matareverket bestar
af en stor refflad vals, som
pressas mot arbetsstycket
medelst en tyngd, och upptages
trycket pa andra sidan af tva ställbara hjul. Dessutom hålles
arbetsstycket stadigt af tva omedelbart framför klingan placerade ställbara
tryckrullar. Maskinen visades pa utställningen med 2 sägklingor, sa att
tvenne bräder samtidigt kunna sägas ur en planka.
En annan nykonstruerad klyfsag varN:o 8V2 (se fig. 120), hvilken är
afsedd att försaga allt aftällsvirke till tunnare bräder, staf m. m. Tvenne
maskiner äro sammanbyggda med hvar sin klinga, men pa gemensam spindel. Ilvar-
