arbetsbredd af 1,100 mm. Papper af 700 mm. bredd lindas i spiral kring
valsarna och fastsättes med en lätt åtkomlig anordning, så att det alltid
balles i jämn spänning. Putsningscylindrarna hafva starka axlar, hvilka
genom en särskild anordning oscillera, så att cylindrarna röra sig i axelns
längdriktning fram och åter öfver virket, som skall putsas, hvarigenom
de längsgående repor, som genom ojämnheter i papperet skulle kunna
uppstå, förekommas. Papper af olika grotlek fästes på putscylindrarna

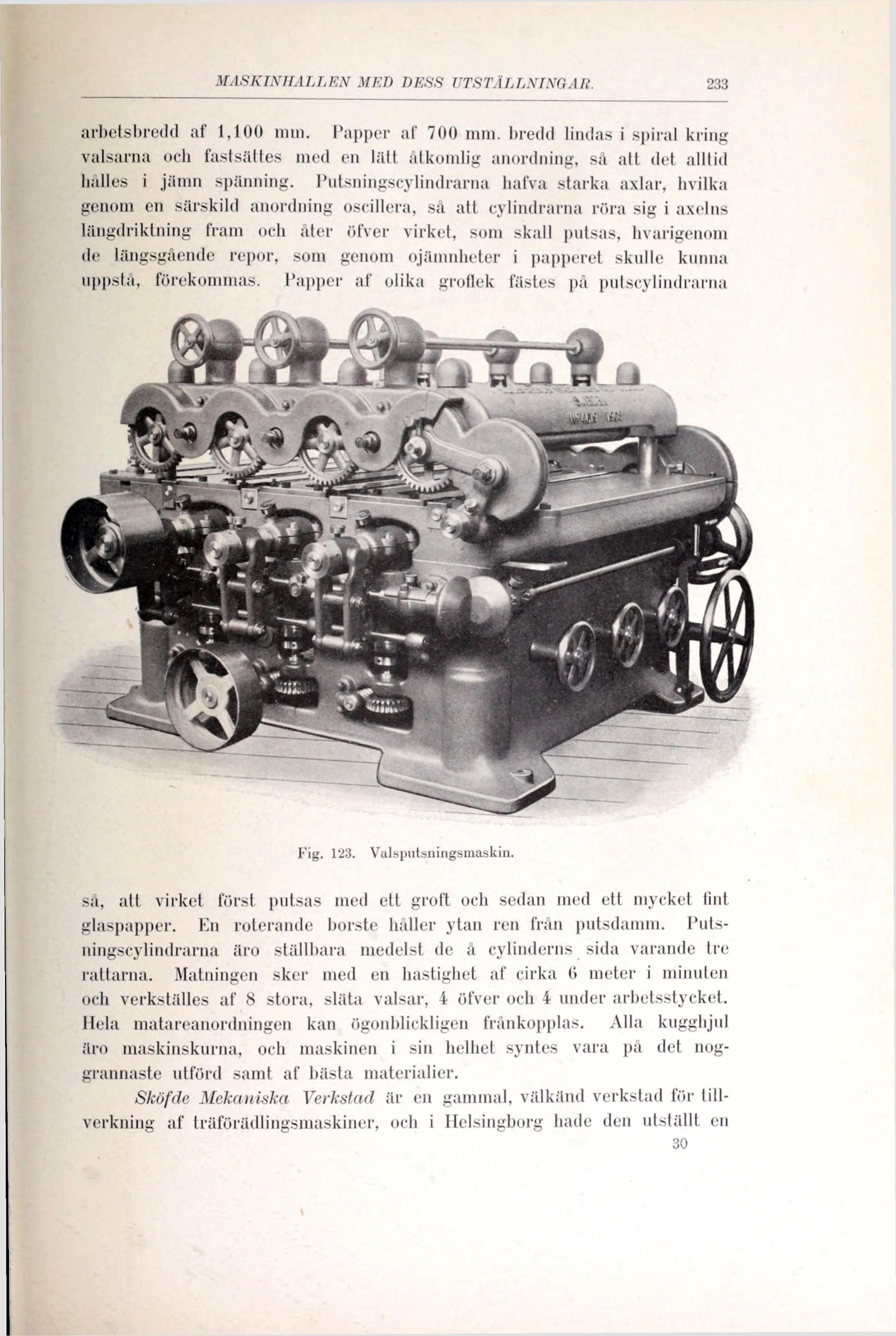

Fig. 123. Valsputsningsmaskin.
så, att virket först putsas med ett groft och sedan med ett mycket tint
glaspapper. En roterande borste håller ytan ren från putsdamm.
Putsningscylindrarna äro ställbara medelst de å cylinderns sida varande tre
rattarna. Matningen sker med en hastighet af cirka 0 meter i minuten
och verkställes af 8 stora, släta valsar, 4 öfver och 4 under arbetsstycket.
Hela matareanordningen kan ögonblickligen frånkopplas. Alla kugghjul
äro maskinskurna, och maskinen i sin helhet syntes vara på det
noggrannaste utförd samt af bästa materialier.
Sköfde Mekaniska Verkstad är en gammal, välkänd verkstad för
tillverkning af träförädlingsmaskiner, och i Helsingborg hade den utställt en
