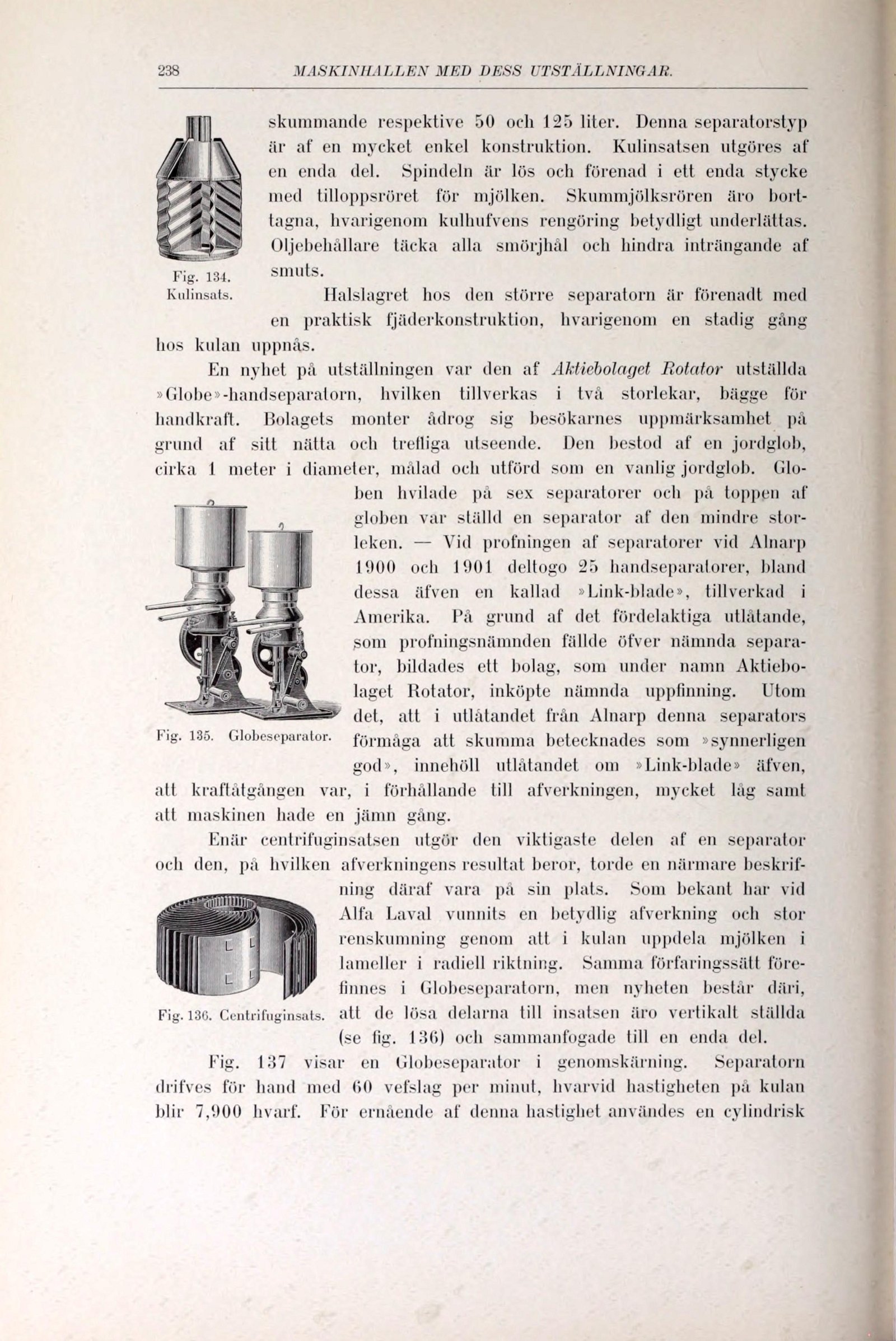

Fig. 134.
Kul i nsats.
skummande respektive 50 och 125 liter. Denna separatorstyp
är af en mycket enkel konstruktion. Kulinsatsen utgöres af
en enda del. Spindeln är lös och förenad i ett enda stycke
med tilloppsröret för mjölken. Skummjölksrören äro
borttagna, livarigenom kulhufvens rengöring betydligt underlättas.
Oljebehållare täcka alla smörjbål ocb hindra inträngande af
smuts.
Halslagret bos den större separatorn är förenadt med
en praktisk fjäderkonstruktion, livarigenom en stadig gång
bos kulan uppnås.
En nyhet på utställningen var den af Aktiebolaget Rotator utställda
»Globe»-bandseparatorn, hvilken tillverkas i två storlekar, bägge för
handkraft. Bolagets monter ådrog sig besökarnes uppmärksamhet på
grund af sitt nätta ocb tretliga utseende. Den bestod af en jordglob,
cirka 1 meter i diameter, målad ocb utförd som en vanlig jordglob.
Globen hvilade på sex separatorer ocb på toppen af
globen var ställd en separator af den mindre
storleken. — Vid profningen af separatorer vid Alnarp
1900 och 1901 deltogo 25 handseparatorer, bland
dessa älven en kallad »Link-blade», tillverkad i
Amerika. På grund af det fördelaktiga utlåtande,
som profningsnämnden fällde öfver nämnda
separator, bildades ett bolag, som under namn
Aktiebolaget Rotator, inköpte nämnda uppfinning. Utom
det, att i utlåtandet från Alnarp denna separators
förmåga att skumma betecknades som »synnerligen
god», innehöll utlåtandet om »Link-blade» äfven,
att krallatgången var, i förhållande till afverkningen, mycket lag samt
att maskinen hade en jämn gång.
Enär centrifuginsatsen utgör den viktigaste delen af en separator
ocb den, på hvilken afverkningens resultat beror, torde en närmare beskrif-
ning däraf vara på sin plats. Som bekant bar vid
Alfa Laval vunnits en betydlig afverkning ocb stor
renskumning genom alt i kulan uppdela mjölken i
lameller i radieil riktning. Samma förfaringssätt
förefinnes i Globeseparatorn, men nyheten består däri,
Fig. 136. Centrifuginsats. att de lösa delarna till insatsen äro vertikalt ställda
(se lig. 136) ocb sammanfogade till en enda del.
Fig. 137 visar en Globeseparator i genomskärning. Separatorn
drifves för hand med 60 vefslag per minut, hvarvid hastigheten på kulan
blir 7,900 hvarf. För ernående af denna hastighet användes en cylindrisk
Fig. 135. Globeseparator.
