- Project Runeberg -  Jernkontorets annaler / Sextionde årgången. 1906 /
15

Table of Contents / Innehåll | << Previous | Next >>
  Project Runeberg | Catalog | Recent Changes | Donate | Comments? |

Full resolution (TIFF) - On this page / på denna sida - 2. Öfversikt öfver stålets mikrostrukturbeståndsdelar

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has been proofread at least once. (diff) (history)
Denna sida har korrekturlästs minst en gång. (skillnad) (historik)

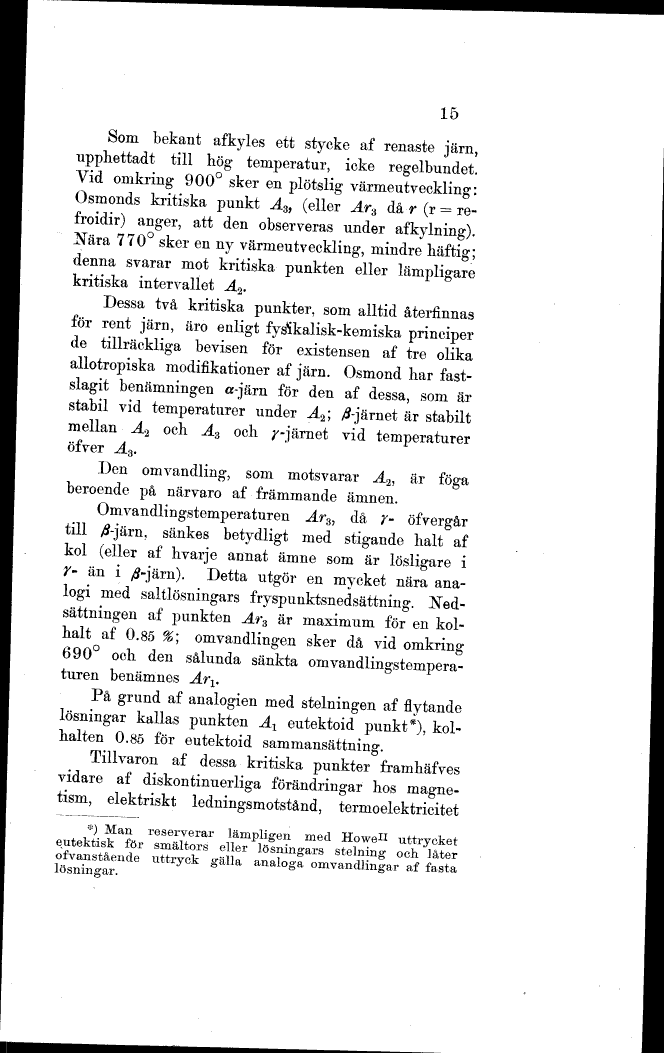

Som bekant afkyles ett stycke af renaste järn,
Upphettadt till hög temperatur, icke regelbundet.
Vid omkring 900° sker en plötslig värmeutveckling:
Osmonds kritiska punkt A3, (eller Ar3 där (r = refroidir)
anger, att den observeras under afkylning).
Nära 770° sker en ny värmeutveckling, mindre häftig;
denna svarar mot kritiska punkten eller lämpligare
kritiska intervallet A2.

Dessa två kritiska punkter, som alltid återfinnas
för rent järn, äro enligt fysikalisk-kemiska principer
de tillräckliga bevisen för existensen af tre olika
allotropiska modifikationer af järn. Osmond har fastslagit
benämningen alfa-järn för den af dessa, som är
stabil vid temperaturer under A2, beta-järnet är stabilt
mellan A2 och A3 och gamma-järnet vid temperaturer
öfver A3.

Den omvandling, som motsvarar A2, är föga
beroende på närvaro af främmande ämnen.

Omvandlingstemperaturen Ar3, då gamma- öfvergår
till beta-järn, sänkes betydligt med stigande halt af
kol (eller af hvarje annat ämne som är lösligare i
gamma- än i beta-järn). Detta utgör en mycket nära analogi
med saltlösningars fryspunktsnedsättning. Nedsättningen
af punkten Ar3 är maximum för en kolhalt af 0.85 %;
omvandlingen sker då vid omkring
690° och den sålunda sänkta omvandlingstemperaturen
benämnes <i>Ar1.

På grund af analogien med stelningen af flytande
lösningar kallas punkten A1 eutektoid punkt[1], kolhalten
0.85 för eutektoid sammansättning.

Tillvaron af dessa kritiska punkter framhäfves
vidare af diskontinuerliga förändringar hos magnetism,
elektriskt ledningsmotstånd, termoelektricitet


[1] Man reserverar lämpligen med HoweII uttrycket
eutektisk för smältors eller lösningars stelning och låter
ofvanstående uttryck gälla analoga omvandlingar af fasta
lösningar.

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Project Runeberg, Fri Feb 4 07:43:52 2022 (aronsson) (diff) (history) (download) << Previous Next >>
http://runeberg.org/jernkont/1906/0021.html

Valid HTML 4.0! All our files are DRM-free
