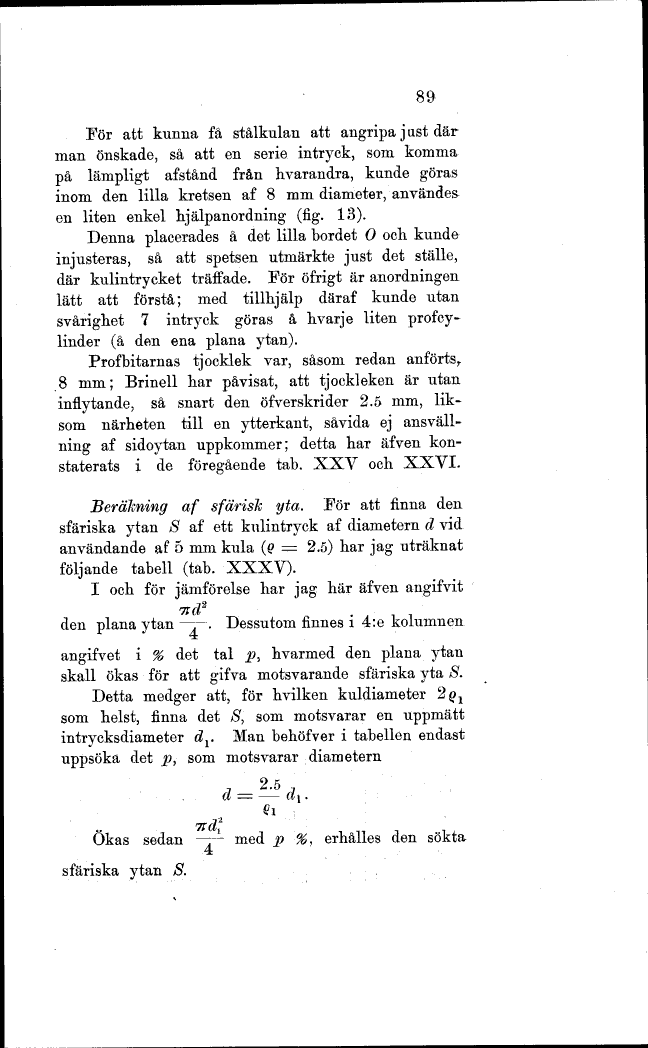

89

För att kunna få stålkulan att angripa j ust där
man önskade, så att en serie intryck, som komma
på lämpligt afstånd från hvarandra, kunde göras
inom den lilla kretsen af 8 mm diameter, användes
en liten enkel hjälpanordning (fig. 13).

Denna placerades å det lilla bordet O och kunde
injusteras, så att spetsen utmärkte just det ställe,
där kulintrycket träffade. För öfrigt är anordningen
lätt att förstå; med tillhjälp däraf kunde utan
svårighet 7 intryck göras å hvarje liten prof cy-
linder (å den ena plana ytan).

Prof bitarnas tjocklek var, såsom redan anförts,.
8 mm; Brinell har påvisat, att tjockleken är utan
inflytande, så snart den öfverskrider 2.5 mm, lik-
som närheten till en ytterkant, såvida ej ansväll-
ning af sidoytan uppkommer; detta har äfven kon-
staterats i de föregående tab. XXV och XXVI.

Beräkning af sfärisk yta. För att finna den
sfäriska ytan S af ett kulintryck af diametern d vid
användande af 5 mm kula (Q = 2.5) har jag uträknat
följande tabell (tab. XXXV).

I och för jämförelse har jag här äfven angifvit

vd2
den plana ytan -j-. Dessutom finnes i 4:e kolumnen

angifvet i % det tal py hvarmed den plana ytan
skall ökas för att gifva motsvarande sfäriska yta S.
Detta medger att, för hvilken kuldiameter 2^x
som helst, finna det S, som motsvarar en uppmätt
intrycksdiameter dr Man behöfver i tabellen endast
uppsöka det p, som motsvarar diametern

7 2-5 *
d = - di.

Qi
Tf dl

Okas sedan -~~ med p %, erhålles den sökta

sfäriska ytan S.
