Full resolution (TIFF) - On this page / på denna sida - Om nickel-manganstål, af H. C. Carpenter, R. A. Hadfield och Percy Longmuir
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

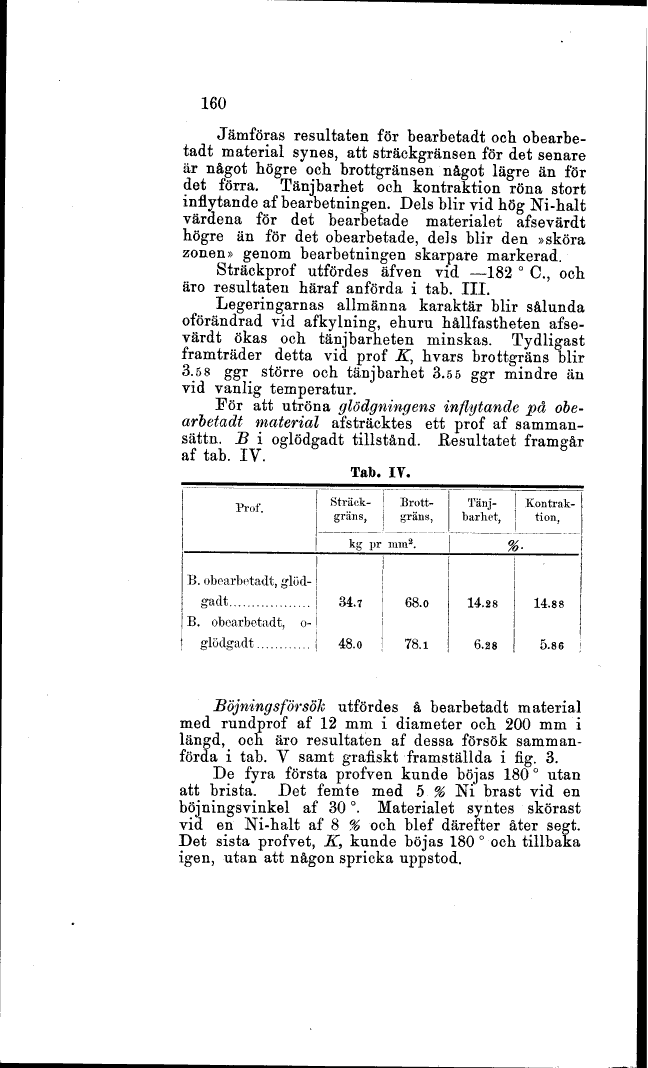

160
Jämföras resultaten för bearbetadt och obearbe-
tadt material synes, att sträckgränsen för det senare
är något högre och brottgränsen något lägre än för
det förra. Tänjbarhet och kontraktion röna stort
inflytande af bearbetningen. Dels blir vid hög Ni-halt
väraena för det bearbetade materialet afsevärdt
högre än för det obearbetade, dels blir den »sköra
zonen» genom bearbetningen skarpare markerad.
Sträckprof utfördes äfven vid -182 ° C., och
äro resultaten häraf anförda i tab. III.
Legeringarnas allmänna karaktär blir sålunda
oförändrad vid afkylning, ehuru hållfastheten afse-
värdt ökas och tänjbarheten minskas. Tydligast
framträder detta vid prof K, hvars brottgräns blir
3.58 ggr större och tänjbarhet 3.55 ggr mindre än
vid vanlig temperatur.
För att utröna glödgning ens inflytande på obe-
arbetadt material afsträcktes ett prof af samman-
sättn. jB i oglödgadt tillstånd. Resultatet framgår
af tab. IV.
Tab. IV.
-,-> ,> Sträck- Brott- Tänj- Kontrak-
Prot. .. ! .. , ,J, ,.
grans, j grans, oarnet, tion,
_____________________l kg pr mm2._______________#._________
l !
B. obearbetadt, glöd- j
gadt.................. | 34.7 68.0 14.28 14.88
B. obearbetadt, o-! l
’ j !
j glödgadt............! 48.0 78.1 6.28 5.86 j
Böjning s försök utfördes å bearbetadt material
med rundprof af 12 mm i diameter och 200 mm i
längd, och äro resultaten af dessa försök samman-
förda i tab. V samt grafiskt framställda i fig. 3.
De fyra första profven kunde böjas 180 ° utan
att brista. Det femte med 5 % Ni brast vid en
böjningsvinkel af 30 °. Materialet syntes skörast
vid en Ni-halt af 8 % och blef därefter åter segt.
Det sista profvet, K9 kunde böjas 180 ° och tillbaka
igen, utan att någon spricka uppstod.
<< prev. page << föreg. sida << >> nästa sida >> next page >>
