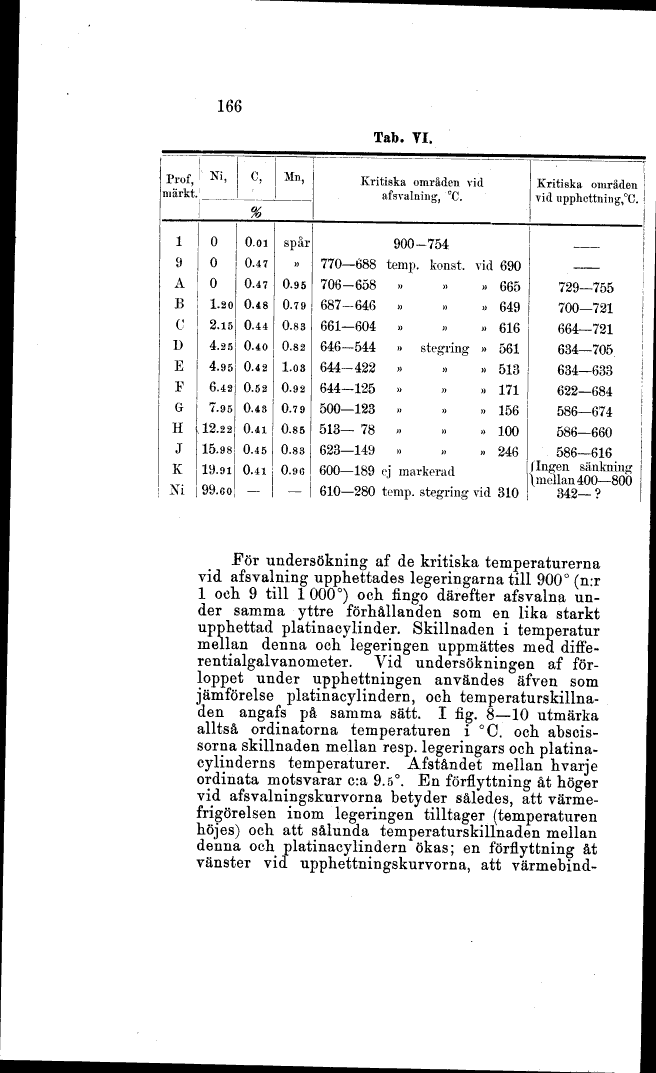

166
Tab. VI,
l . . i " " ^~ " . ~]
Prof, ! -^1’ ^5 ^n> Kritiska områden vid Kritiska områden j
inärkt.________’__________ afsvalning, °C. vid upphettning,°C. l
i %__________________;____________________;_________________
l O O.oi spår 900-754 ––-
9 O 0.47 » 770-688 temp. konst, vid 690 –––
A O 0.47 0.95 706-658 » » *> 665 729-755
B l.so 0.48 0.79 687-646 » » » 649 700-721
C 2.15 0.44 0.83 661-604 » » » 616 664-721
D 4.25 0.40 0.82 646-544 » stegring » 561 634-705
E 4.95 0.42 1.03 644-422 » » » 513 634-633
E 6.42 0.52 0.92 644-125 » » » 171 622-684 j
G 7.95 0.43 0.79 500-123 » » » 156 586-674 j
H ,12.22 0.4i 0.85 513- 78 » » » 100 586-660 j
J 15.98 0.45 0.83 623-149 » » » 246 586-616
K 19.91 0.41 0.96 600-189 ej markerad {mellan4^0-800
Ni 99.60 - - 610-280 temp. stegring vid 310 342-?
För undersökning af de kritiska temperaturerna
vid afsvalning upphettades legeringarna till 900° (n:r
l och 9 till 1000°) och fingo därefter afsvalna un-
der samma yttre förhållanden som en lika starkt
upphettad platinacylinder. Skillnaden i temperatur
mellan denna och legeringen uppmättes med diffe-
rentialgalvanometer. Vid undersökningen af för-
loppet under upphettningen användes äfven som
jämförelse platinacylindern, och temperaturskillna-
den angafs på samma sätt. I fig. 8-10 utmärka
alltså ordinatorna temperaturen i °C. och abscis-
sorna skillnaden mellan resp. legeringars och platina-
cylinderns temperaturer. Afståndet mellan hvarje
ordinata motsvarar c:a 9.5°. En förflyttning åt höger
vid afsvalningskurvorna betyder således, att värme-
frigörelsen inom legeringen tilltager (temperaturen
höjes) och att sålunda temperaturskillnaden mellan
denna och platinacylindern ökas; en förflyttning åt
vänster vid upphettningskurvorna, att värmebind-
