Full resolution (TIFF) - On this page / på denna sida - Om nickel-manganstål, af H. C. Carpenter, R. A. Hadfield och Percy Longmuir
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

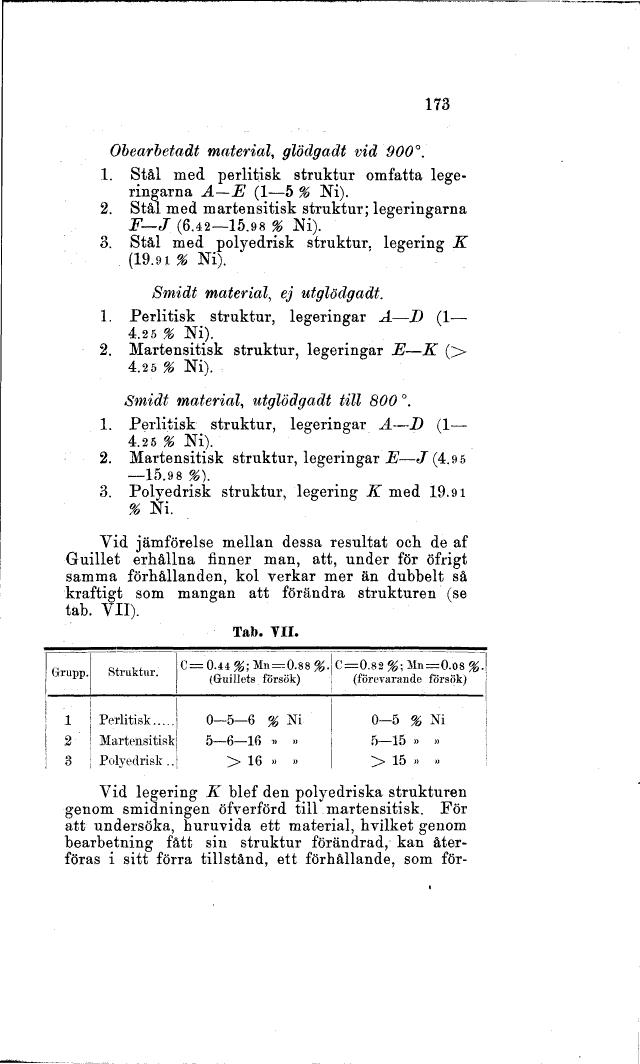

173
Obearbetadt material, glödgadt vid 900°.
1. Stål med perlitisk struktur omfatta lege-
ringarna A-E (l-5 % Ni).
2. Stål med martensitisk struktur; legeringarna
F-J (6.42-15.98 % Ni).
3. Stål med polyedrisk struktur, legering K
. (19.91 % Ni).
Smidt material, ej utglödgadt.
1. Perlitisk struktur, legeringar ^i-D (l-
4.25 % Ni).
2. Martensitisk struktur, legeringar E-K (>
4.25 % Ni).
Smidt material, utglödgadt till 800 °.
1. Perlitisk struktur, legeringar A-D (l-
4.25 % Ni).
2. Martensitisk struktur, legeringar E-J" (4.9 5
-15.98 %\
3. Polyedrisk struktur, legering K med 19.91
% Ni.
Vid jämförelse mellan dessa resultat och de af
Guillet erhållna finner man, att, under för öfrigt
samma förhållanden, kol verkar mer än dubbelt så
kraftigt som mangan att förändra strukturen (se
tab. VII).
Tab. TH.
UruBD Struktur C= 0.44 &; Mn = 0.88 #. C = 0.82 £; Mn = 0.08 £.1
Irrupp. btiuktur. (Guillots försök) | (förevarande försök) j
––––––––––––––––––––––––––––––,-;––––––––.–––-,––-1
1 Perlitisk..... 0-5-6 % ? 0-5 % Ni j
2 Martensitisk 5-6-16 * » 5-15 » » [
j 3 j Polyedrisk.. > 16 » » > 15 » » !
Vid legering IL blef den polyedriska strukturen
genom Smidningen öfverföra till martensitisk. För
att undersöka, buruvida ett material, hvilket genom
bearbetning fått sin struktur förändrad, kan åter-
föras i sitt förra tillstånd, ett förhållande, som för-
<< prev. page << föreg. sida << >> nästa sida >> next page >>
