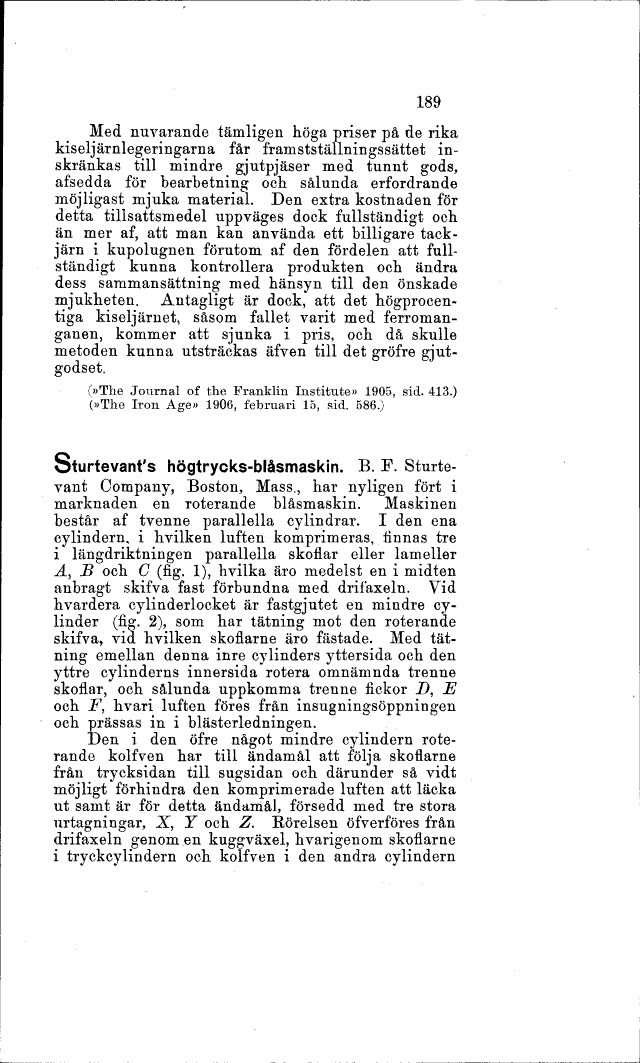

189
Med nuvarande tämligen höga priser på de rika
kiseljärnlegeringarna får framstställningssättet in-
skränkas till mindre gjutpjäser med tunnt gods,
afsedda för bearbetning och sålunda erfordrande
möjligast mjuka material. Den extra kostnaden för
detta tillsattsmedel uppväges dock fullständigt och
än mer af, att man kan använda ett billigare tack-
järn i kupolugnen förutom af den fördelen att full-
ständigt kunna kontrollera produkten och ändra
dess sammansättning med hänsyn till den önskade
mjukheten. Antagligt är dock, att det högprocen-
tiga kiseljärnet, såsom fallet varit med ferroman-
ganen, kommer att sjunka i pris, och då skulle
metoden kunna utsträckas äfven till det gröfre gjut-
godset.
(»The Journal of the Franklin Institute» 1905, sid. 413.)
(»The Iron Age» 1906, februari 15, sid. 586.)
Oturtevanfs högtrycks-blåsmaskin. B. F. Sturte-
vant Company, Boston, Mass., har nyligen fört i
marknaden en roterande blåsmaskin. Maskinen
består af tvenne parallella cylindrar. I den ena
cylindern, i hvilken luften komprimeras, finnas tre
i längdriktningen parallella skoflar eller lameller
A, S och C (fig. 1), hvilka äro medelst en i midten
anbragt skifva fast förbundna med drifaxeln. Vid
hvardera cylinderlocket är fastgjutet en mindre cy-
linder (fig. 2), som har tätning mot den roterande
skifva, vid hvilken skoflarne äro fastade. Med tät-
ning emellan denna inre cylinders yttersida och den
yttre cylinderns innersida rotera omnämnda trenne
skoflar, och sålunda uppkomma trenne fickor D, E
och Fy hvari luften föres från insugningsöppningen
och prässas in i blästerledningen.
Den i den öfre något mindre cylindern rote-
rande kolfven har till ändamål att följa skoflarne
från trycksidan till sugsidan och därunder så vidt
möjligt förhindra den komprimerade luften att läcka
ut samt är för detta ändamål, försedd med tre stora
urtagningar, X, Y och Z. Rörelsen öfverföres från
drifaxeln genom en kuggväxel, hvarigenom skoflarne
i tryckcylindern och kolfven i den andra cylindern
