360
lutning under det den fjärde är en spännrulle, med
sina lager flyttbara genom ställskrufvar. Godset
påmatas på bandet ofvanför den sistnämnda rullen
och föres med bandet öfver den roterande
magnet-rullen, där en uppdelning i malm, malmhaltigt och
gråberg kan ske.

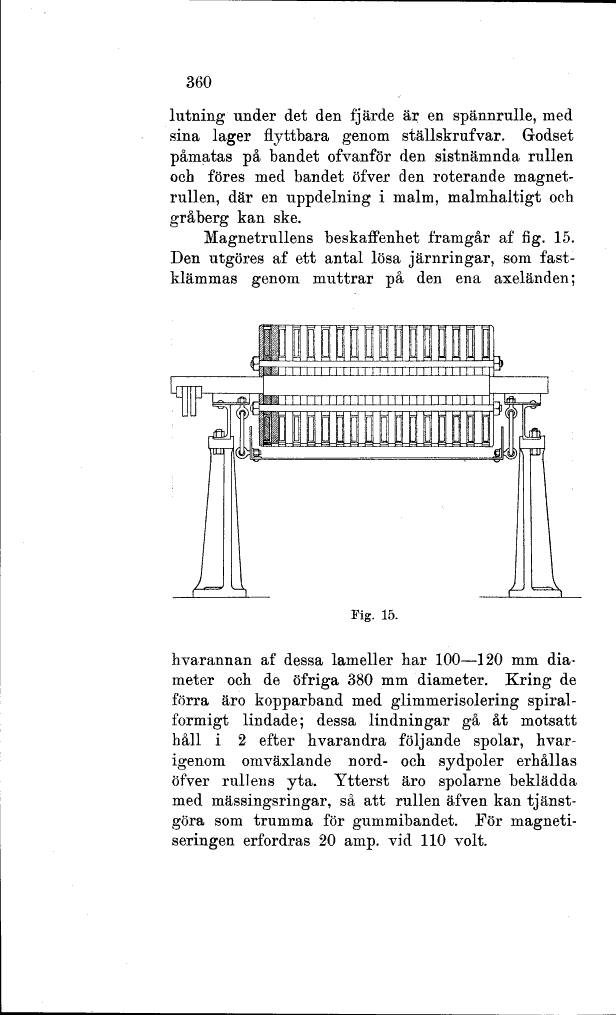

Magnetrullens beskaffenhet framgår af fig. 15.
Den utgöres af ett antal lösa järnringar, som
fastklämmas genom muttrar på den ena axeländen;
Fig. 15.
hvarannan af dessa lameller har 100-120 mm
dia-meter och de öfriga 380 mm diameter. Kring de
förra äro kopparband med glimmerisolering
spiralformigt lindade; dessa lindningar gå åt motsatt
håll i 2 efter hvarandra följande spolar,
hvarigenom omväxlande nord- och Sydpoler erhållas
öfver rullens yta. Ytterst äro spelarne beklädda
med mässingsringar, så att rullen äfven kan
tjänstgöra som trumma för gummibandet. För
magneti-seringen erfordras 20 amp. vid 110 volt.
