36
Äfven för framställning af generatorgas hafva
brunkolsbriketterna kommit till användning. I det
nya rörgjuteriet i Gröditz sker torkningen med
brikettgas. Den härför konstruerade apparaten
återgifves i fig. 3.
I)en utgöres af en jämförelsevis hög
schaktgenerator utan rost. Luft och ånga införas nedtill
i centrum genom ett rör, som är skyddadt medelst
en med eldfast tegel beklädd huf af
stålgjut-gods. Generatorns inre afstänges från den yttre
Juften genom ett vattenlås, hvari askan samlar sig,
så att vid rensningarna ingen stoftbildning
uppstår.
Vid denna anläggning lades till en början
särskild vikt på, att blästern inleddes äfven öfver
bränslepelaren. Denna blef så glödande helt igenom,
så att, när gasuttaget anordnades på generatorns
hufvudhöjd, äfven de lätt kondenserbara
destillationsprodukterna från de öfre bränslelagren tvingades
i beröring med glödande briketter, hvarvid en
sönderdelning ägde rum och en fullkomligt tjärfri gas
erhölls. Som generatorn emellertid endast arbetade
om dagarne och svårigheter uppstodo vid att efter

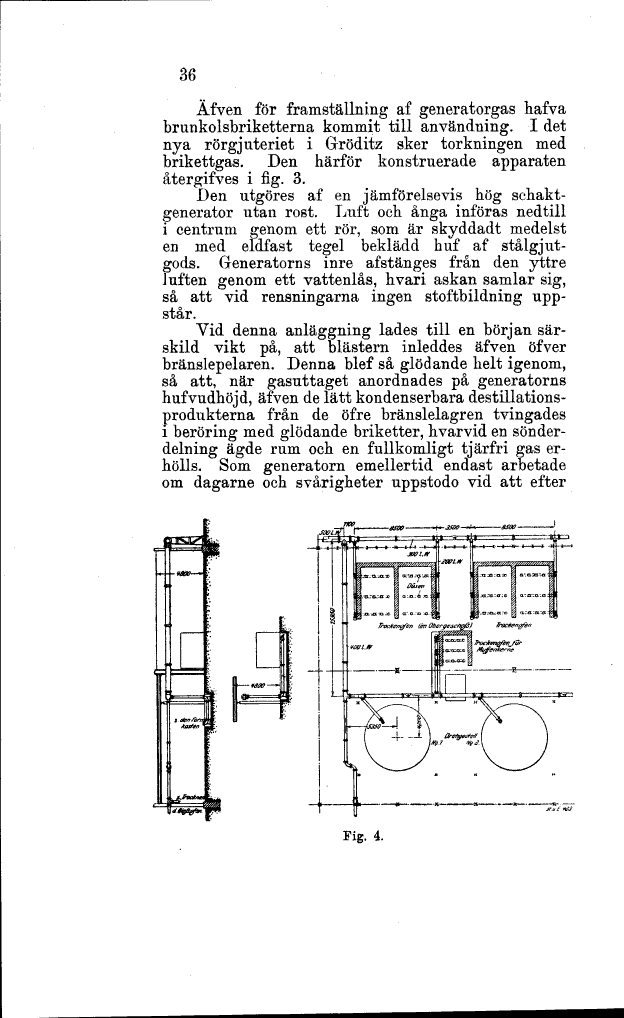

Fig. 4.
