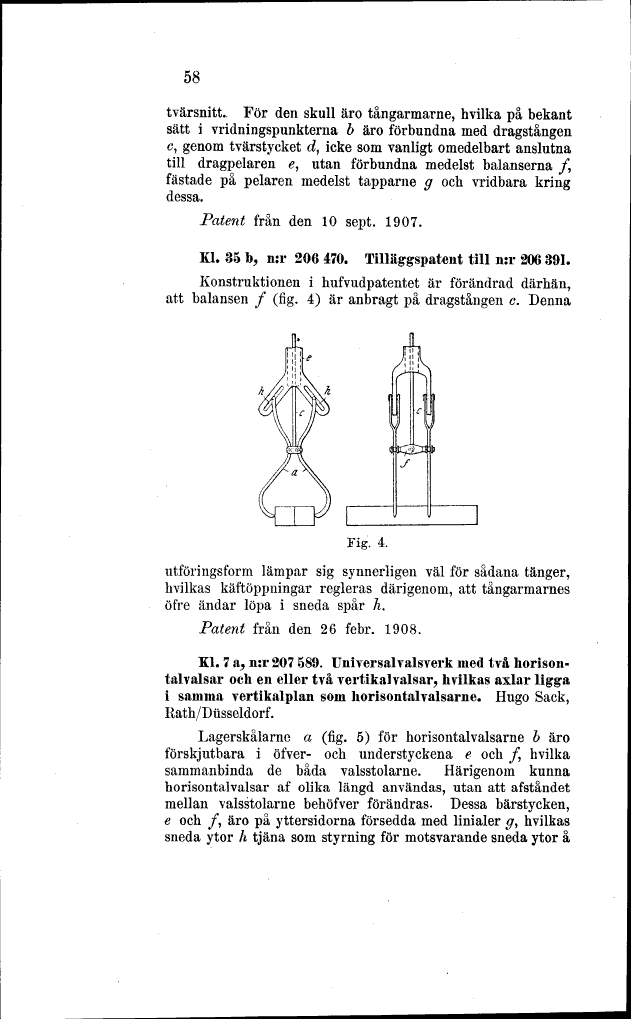

58
tvärsnitt. För den skull äro tångarmarne, hvilka på bekant
sätt i vridningspunkterna b äro förbundna med dragstången
c, genom tvärstycket d, icke som vanligt omedelbart anslutna
till dragpelaren #, utan förbundna medelst balanserna /,
fastade på pelaren medelst tapparne g och vridbara kring
dessa.
Patent från den 10 sept. 1907.
Kl. 35 b, n:r 206 470. Tilläggspatent till n:r 206 391.
Konstruktionen i hufvudpatentet är förändrad därhän,
att balansen / (fig. 4) är anbragt på dragstången c. Denna
Fig. 4.
utförings f or m lämpar sig synnerligen väl för sådana tänger,
hvilkas käftöppningar regleras därigenom, att tångarmarnes
öfre ändar löpa i sneda spår Ii.
Patent från den 26 febr. 1908.
Kl. 7 a^ n:r 207 589. Universalvalsverk med två
horisontalvalsar och en eller två vertikal valsar, hvilkas axlar ligga
i samma vertikalplan som horisontalvalsarne. Hugo Sack,
Rath/Dusseldorf.
Lagerskålarne a (fig. 5) för horisontalvalsarne b äro
förskjutbara i öfver- och understyckena e och /, hvilka
sammanbinda de båda valsstolarne. Härigenom kunna
horisontalvalsar af olika längd användas, utan att afståndet
mellan valsstolarne behöfver förändras. Dessa bärstycken,
e och /, äro på yttersidorna försedda med linialer #, hvilkas
sneda ytor h tjäna som styrning för motsvarande sneda ytor å
