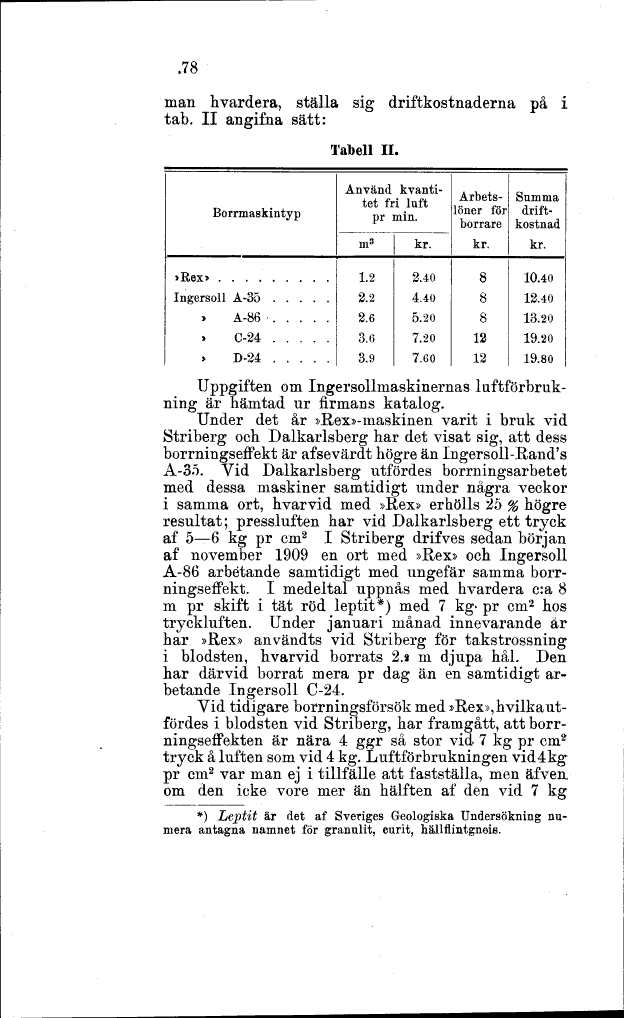

.78
man hvardera, ställa sig driftkostnaderna på i
tab. II angifna sätt:
Tabell II.
Borrmaskintyp
Använd tet fr
pr i
kvanti-i luft oiin.
Arbetslöner för borrare
Summa driftkostnad
m3
kr.
kr.
kr.
»Rex»......... 1.2 2.40 8 10.40
Ingersoll A-35..... 2.2 4.40 8 12.40
t A-86 ...... 2.6 5.20 8 13.20
> C-24..... 3.6 7.20 12 19.20
> D-24..... 3.9 7.60 12 19.80
Uppgiften om Ingersollmaskinernas
luftförbrukning är hämtad ur firmans katalog.
Under det år »Rex»-maskinen varit i bruk vid
Striberg och Dalkarlsberg har det visat sig, att dess
borrningseffekt är afsevärdt högre än Ingersoll-Rand’s
A-35. Vid Dalkarlsberg utfördes borrningsarbetet
med dessa maskiner samtidigt under några veckor
i samma ort, hvarvid med »Rex» erhölls 25 % högre
resultat; pressluften har vid Dalkarlsberg ett tryck
af 5-6 kg pr cm2 I Striberg drifves sedan början
af november 1909 en ort med »Rex» och Ingersoll
A-86 arbetande samtidigt med ungefär samma
borrningseffekt. I medeltal uppnås med hvardera c:a 8
m pr skift i tät röd leptit*) med 7 kg- pr cm2 hos
tryckluften. Under januari månad innevarande år
har »Rex» användts vid Striberg för takstrossning
i blodsten, hvarvid borrats 2.2 m djupa hål. Den
har därvid borrat mera pr dag än en samtidigt
arbetande Ingersoll C-24.
Vid tidigare borrningsförsök med »Rex», hvilka
utfördes i blodsten vid Striberg, har framgått, att
borrningseffekten är nära 4 ggr så stor vid 7 kg pr cm2
tryck å luften som vid 4 kg. Luftförbrukningen vid4kg
pr cm2 var man ej i tillfälle att fastställa, men äfven,
om den icke vore mer än hälften af den vid 7 kg
*) Leptit är det af Sveriges Geologiska Undersökning
numera antagna namnet för granulit, eurit, hällflintgneis.
