94
Nya Aktiebolaget Atlas’ hammarborrmaskiner
voro de första, som togo upp konkurrensen med
Little Jap. Efter åtskilliga förändringar hafva
deras maskiner utarbetats i tre olika storlekar, Cyklop

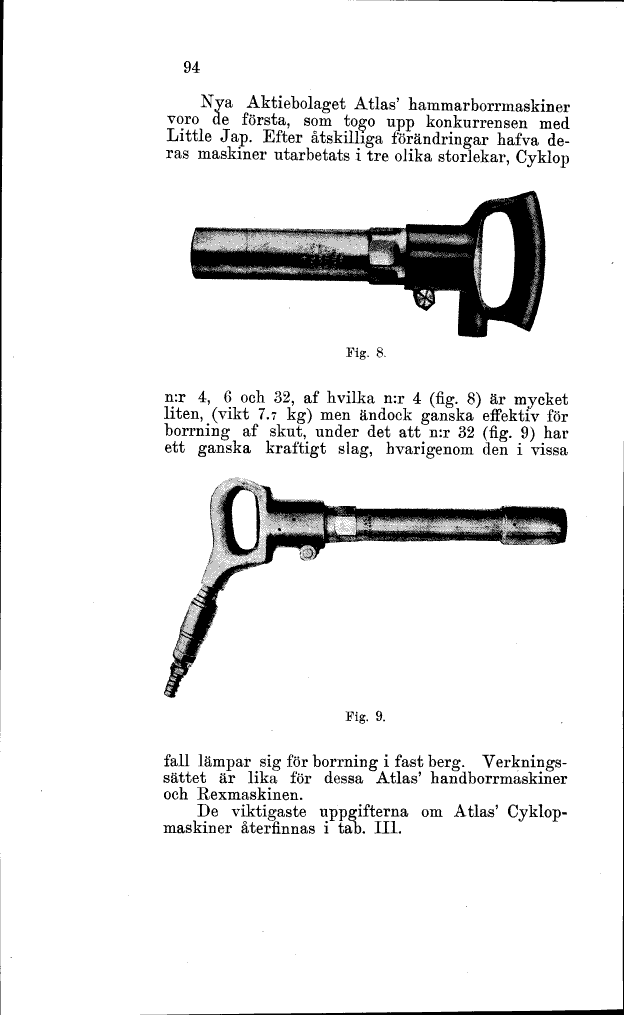

Fig. 8.
n:r 4, 6 och 32, af hvilka n:r 4 (fig. 8) är mycket
liten, (vikt 7.7 kg) men ändock ganska effektiv för
borrning af skut, under det att n:r 32 (fig. 9) har
ett ganska kraftigt slag, hvarigenom den i vissa
Fig. 9.
fall lämpar sig för borrning i fast berg.
Verkningssättet är lika för dessa Atlas’ handborrmaskiner
och Rexmaskinen.
De viktigaste uppgifterna om Atlas’
Cyklop-maskiner återfinnas i tab. III.
