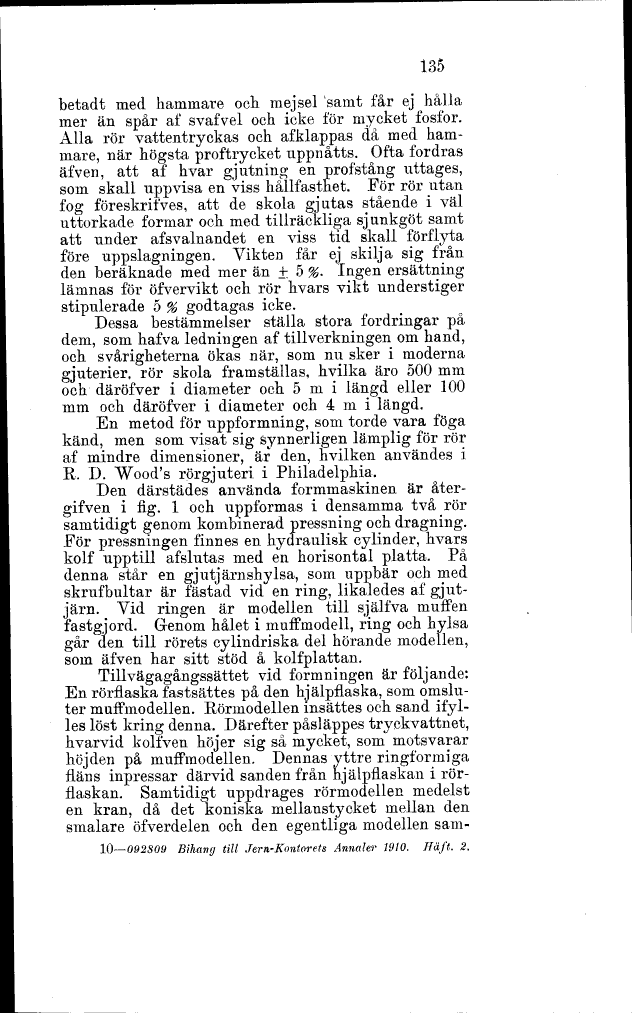

135
betadt med hammare och mejsel ’samt får ej hålla
mer än spår af svafvel och icke för mycket fosfor.
Alla rör vattentryckas och af klappas då med
hammare, när högsta proftrycket uppnåtts. Ofta fordras
äfven, att af hvar gjutning en prof stång uttages,
som skall uppvisa en viss hållfasthet. För rör utan
fog föreskrifves, att de skola gjutas stående i väl
uttorkade formar och med tillräckliga sjunkgöt samt
att under afsvalnandet en viss tid skall förflyta
före uppslagningen. Vikten får ej skilja sig från
den beräknade med mer än ± 5 %. Ingen ersättning
lämnas för öfvervikt och rör hvars vikt understiger
stipulerade 5 % godtagas icke.
Dessa bestämmelser ställa stora fordringar på
dem, som hafva ledningen af tillverkningen om hand,
och svårigheterna ökas när, som nu sker i moderna
gjuterier, rör skola framställas, hvilka äro 500 mm
och däröfver i diameter och 5 m i längd eller 100
mm och däröfver i diameter och 4 m i längd.
En metod för uppformning, som torde vara föga
känd, men som visat sig synnerligen lämplig för rör
af mindre dimensioner, är den, hvilken användes i
U. D. Wood’s rörgjuteri i Philadelphia.
Den därstädes använda formmaskinen är
åter-gifven i fig. l och uppformas i densamma två rör
samtidigt genom kombinerad pressning och dragning.
För pressningen finnes en hydraulisk cylinder, hvars
kolf upptill afslutas med en horisontal platta. På
denna står en gjutjärnshylsa, som uppbär och med
skruf bultar är fästad vid en ring, likaledes af
gjutjärn. Yid ringen är modellen till själfva muffen
fastgjord. Genom hålet i muffmodell, ring och hylsa
går den till rörets cylindriska del hörande modellen,
som äfven har sitt stöd å kolfplattan.
Tillvägagångssättet vid formningen är följande:
En rörflaska fastsättes på den hjälpflaska, som
omsluter muffmodellen. Rörmodellen insattes och sand
ifyl-les löst kring denna. Därefter påsläppes tryckvattnet,
hvarvid kolfven höjer sig så mycket, som motsvarar
höjden på muffmodellen. Dennas yttre ringformiga
fläns inpressar därvid sanden från hjälpflaskan i
rörflaskan. Samtidigt uppdrages rörmodellen medelst
en kran, då det koniska mellanstycket mellan den
smalare öfverdelen och den egentliga modellen sam-
10-092809 Bihang till Jern-Kontorets Annaler 1910. Haft. 2.
