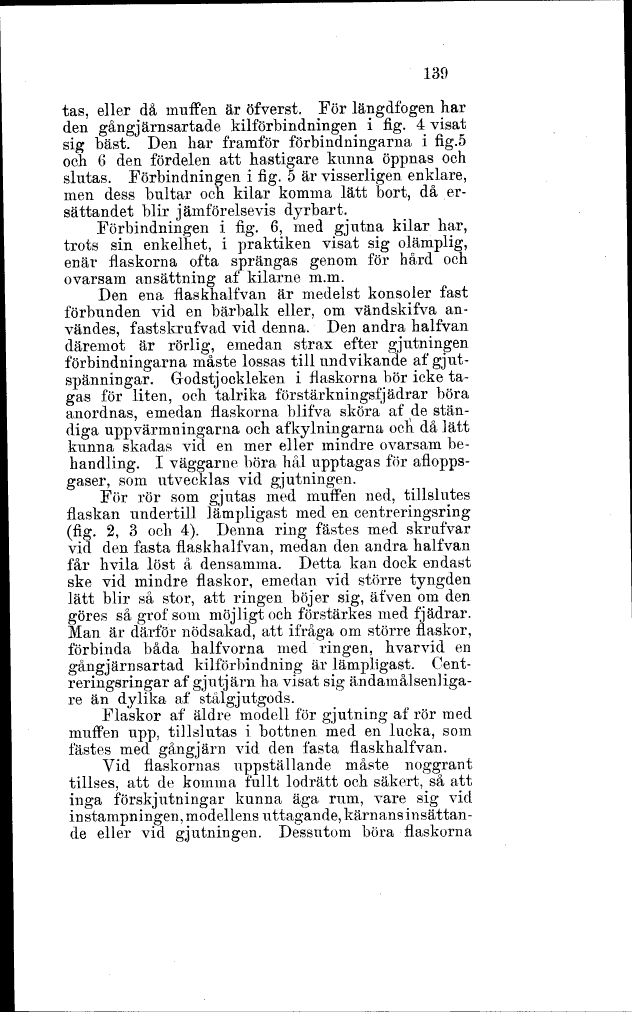

139
tas, eller då muffen är öfverst. För längdfogen har
den gångjärnsartade kilförbindningen i fig. 4 visat
sig bäst. Den har framför förbindningarna i fig.5
och 6 den fördelen att hastigare kunna öppnas och
slutas. Förbindningen i fig. 5 är visserligen enklare,
men dess bultar och kilar komma lätt bort, då
ersättandet blir jämförelsevis dyrbart.
Förbindningen i fig. 6, med gjutna kilar har,
trots sin enkelhet, i praktiken visat sig olämplig,
enär flaskorna ofta sprängas genom för hård och
ovarsam ansättning af kilarne m.m.
Den ena flaskhalfvan är medelst konsoler fast
förbunden vid en bärbalk eller, om vändskifva
användes, fastskrufvad vid denna. Den andra halfvan
däremot är rörlig, emedan strax efter gjutningen
förbindningarna måste lossas till undvikande af
gjut-spänningar. Godstjockleken i flaskorna bör icke
tagas för liten, och talrika förstärkningsfjädrar böra
anordnas, emedan flaskorna blifva sköra af de
ständiga uppvärmningarna och afkylningarna ocli då lätt
kunna skadas vid en mer eller mindre ovarsam
behandling. I väggarne böra hål upptagas för
afloppsgaser, som utvecklas vid gjutningen.
För rör som gjutas med muffen ned, tillslutes
flaskan undertill lämpligast med en centreringsring
(fig. 2, 3 och 4). Denna ring fästes med sträfvar
vid den fasta flaskhalfvan, medan den andra halfvan
får hvila löst å densamma. Detta kan dock endast
ske vid mindre flaskor, emedan vid större tyngden
lätt blir så stor, att ringen böjer sig, äfven om den
göres så grof som möjligt och förstärkes med fjädrar.
Man är därför nödsakad, att ifråga om större flaskor,
förbinda båda halfvorna med ringen, hvarvid en
gångjärnsartad kilförbindning är lämpligast.
Cent-reringsringar af gjutjärn ha visat sig
ändamålsenligare än dylika af stålgjutgods.
Flaskor af äldre modell för gjutning af rör med
muffen upp, tillslutas i bottnen med en lucka, som
fästes med gångjärn vid den fasta flaskhalfvan.
Vid flaskornas uppställande måste noggrant
tillses, att de komma fullt lodrätt och säkert, så att
inga förskjutningar kunna äga rum, vare sig vid
instampningen, modellens uttagande, kärnans
insättande eller vid gjutningen. Dessutom böra flaskorna
