178

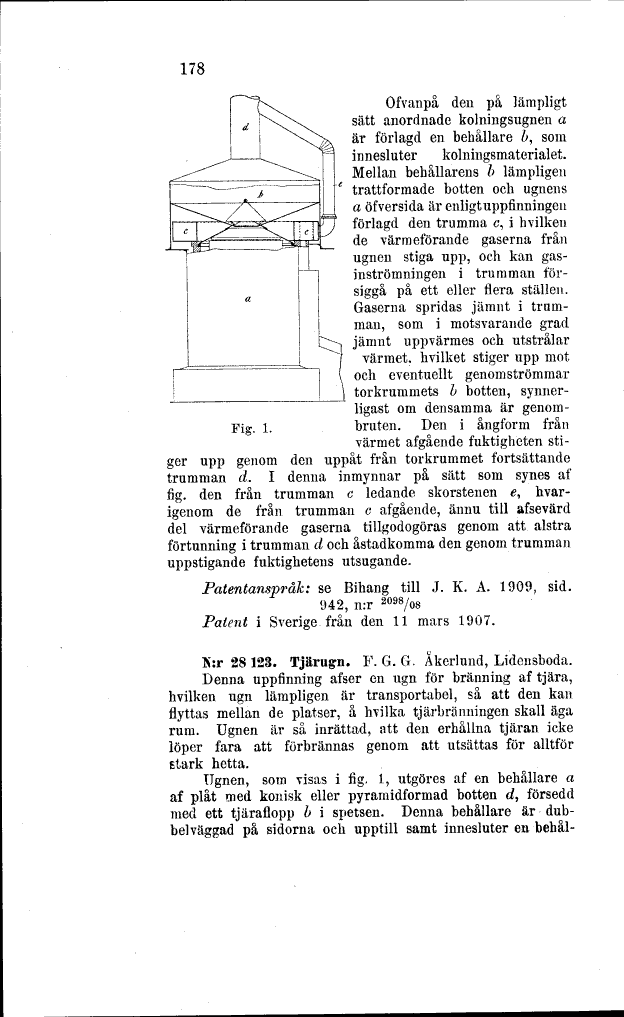

Fig. 1.
Ofvanpå den pä lämpligt
sätt anordnade kolningsugnen a
är förlagd en behållare i, som
innesluter kolningsmaterialet.
Mellan behållarens b lämpligen
trattformade botten och ugnens
a öfversida är enligt uppfinningen
M förlagd den trumma c, i hvilken
de värmeförande gaserna från
ugnen stiga upp, och kan
gasinströmningen i trumman
försiggå på ett eller flera ställen.
Gaserna spridas jämnt i
trumman, som i motsvarande grad
jämnt uppvärmes och utstrålar
värmet, hvilket stiger upp mot
och eventuellt genomströmmar
torkrummets b botten,
synnerligast om densamma är
genombruten. Den i ångform från
värmet afgående fuktigheten
stiger upp genom den uppåt från torkrummet fortsättande
trumman d. l denna inmynnar på sätt som synes af
fig. den från trumman c ledande skorstenen e,
hvarigenom de från trumman c afgående, ännu till afsevärd
del värmeförande gaserna tillgodogöras genom att alstra
förtunning i trumman d och åstadkomma den genom trumman
uppstigande fuktighetens utsugande.
Patentanspråk: se Bihang till J. K. A. 1909, sid.
942, n:r 2098/08
Patent i Sverige från den 11 mars 1907.
Ä:r 28 123. Tjärugn. F. G. G. Åkerlund, Lidensboda.
Denna uppfinning afser en ugn för bränning af tjära,
hvilken ugn lämpligen är transportabel, så att den kan
flyttas mellan de platser, å hvilka tjärbränningen skall äga
rum. Ugnen är så inrättad, att den erhållna tjäran icke
löper fara att förbrännas genom att utsättas för alltför
stark hetta.
Ugnen, som visas i fig. l, utgöres af en behållare a
af plåt med konisk eller pyramidformad botten d, försedd
med ett tjäraflopp b i spetsen. Denna behållare är
dub-belväggad på sidorna och upptill samt innesluter e-n behål-
