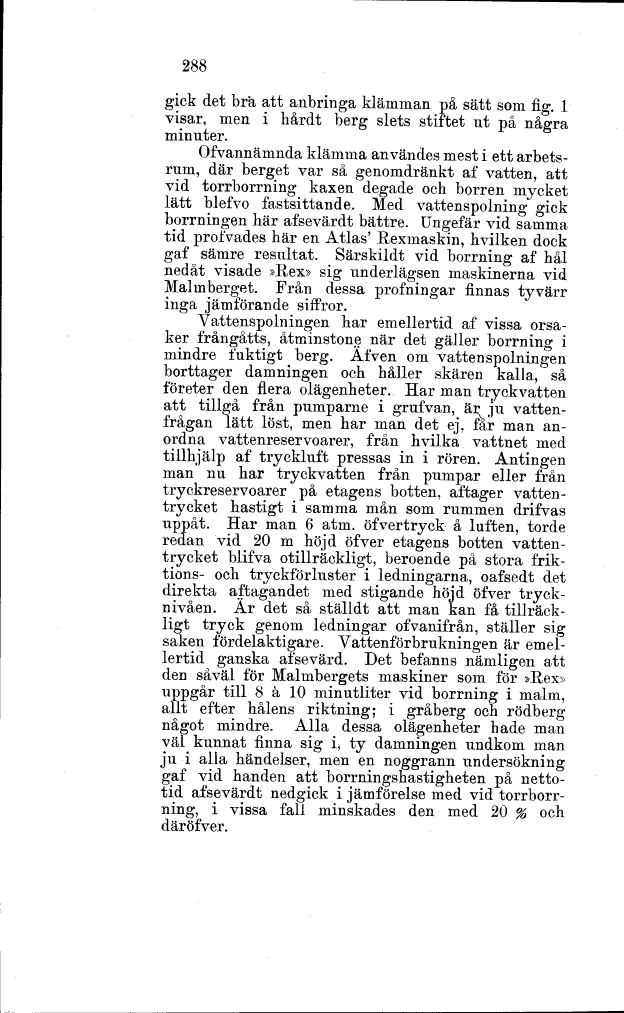

288
gick det bra att anbringa klämman på sätt som fig. l
visar, men i hårdt berg slets stiftet ut på några
minuter.
Ofvannämnda klämma användes mest i ett
arbetsrum, där berget var så genomdränkt af vatten, att
vid torrborrning käxen degade och borren mycket
lätt blefvo fastsittande. Med vattenspolning gick
borrningen här afsevärdt bättre. Ungefär vid samma
tid profvades här en Atlas’ Rexmaskin, hvilken dock
gaf sämre resultat. Särskildt vid borrning af hål
nedåt visade »Rex» sig underlägsen maskinerna vid
Malmberget. Från dessa profningar finnas tyvärr
inga jämförande siffror.
Vattenspolningen har emellertid af vissa
orsaker frångåtts, åtminstone när det gäller borrning i
mindre fuktigt berg. Äfven om vatten Spolningen
borttager damningen och håller skären kalla, så
företer den flera olägenheter. Har man try ek vatten
att tillgå från pumparne i grufvan, är^ ju
vattenfrågan lätt löst, men har man det ej, får man
anordna vattenreservoarer, från hvilka vattnet med
tillhjälp af tryckluft pressas in i rören. Antingen
man nu har tryckvatten från pumpar eller från
tryckreservoarer på etagens botten, aftager
vattentrycket hastigt i samma mån som rummen drifvas
uppåt. Har man 6 atm. öfvertryck å luften, torde
redan vid 20 m höjd öfver etagens botten
vattentrycket blifva otillräckligt, beroende på stora
friktions- och tryckförluster i ledningarna, oafsedt det
direkta aftagandet med stigande höjd öfver
tryck-nivåen. Är det så ställdt att man kan få
tillräckligt tryck genom ledningar ofvanifrån, ställer sig
saken fördelaktigare. Vattenförbrukningen är
emellertid ganska afsevärd. Det befanns nämligen att
den såväl för Malmbergets maskiner som för »Rex»
uppgår till 8 ä 10 minutliter vid borrning i malm,
allt efter hålens riktning; i gråberg och rödberg
något mindre. Alla dessa olägenheter hade man
väl kunnat finna sig i, ty damningen undkom man
ju i alla händelser, men en noggrann undersökning
gaf vid handen att borrningshastigheten på
nettotid afsevärdt nedgick i jämförelse med vid
torrborrning, i vissa fall minskades den med 20 % och
däröfver.
