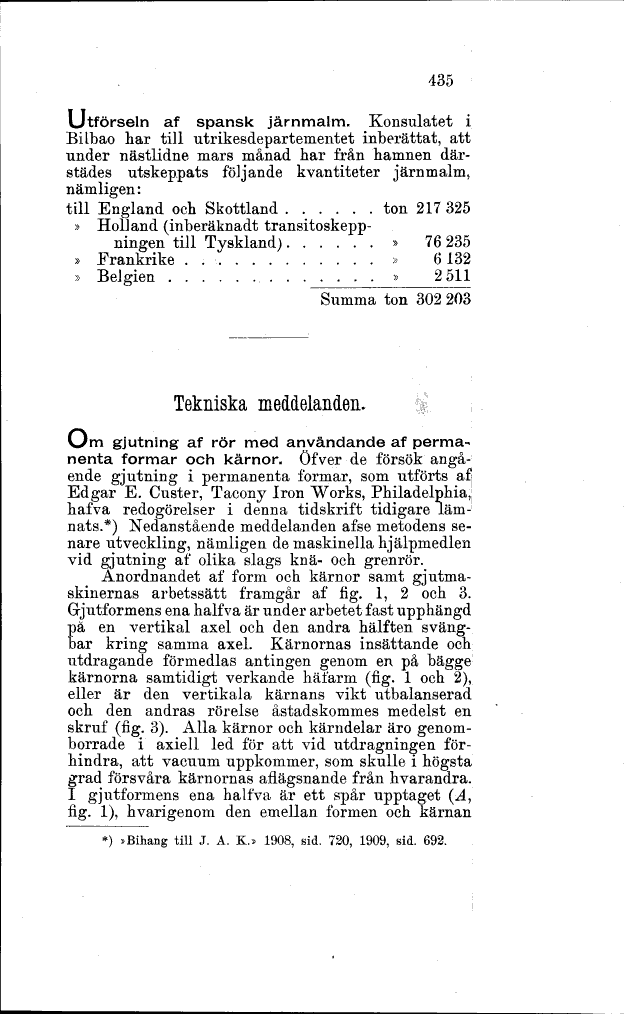

435
Utförseln af spansk järnmalm. Konsulatet i
Bilbao har till utrikesdepartementet inberättat, att
under nästlidne mars månad har från hamnen
därstädes utskeppats följande kvantiteter järnmalm,
nämligen:
till England och Skottland......ton 217 325
» Holland (inberäknadt transitoskepp-
ningen till Tyskland)......» 76 235
» Frankrike ............» 6132
» Belgien.............» 2511
Summa ton 302 203
Tekniska meddelanden.
Om gjutning af rör med användande af
permanenta formar och kärnor. Öfver de försök
angående gjutning i permanenta formar, som utförts a£
Edgar E. Custer, Tacony Iron Works, Philadelphia,;
hafva redogörelser i denna tidskrift tidigare
lämnats.*) Nedanstående meddelanden afse metodens
senare utveckling, nämligen de maskinella hjälpmedlen
vid gjutning af olika slags knä- och grenrör.
Anordnandet af form och kärnor samt
gjutma-skinernas arbetssätt framgår af fig. l, 2 och 3.
Gjutformens ena halfva är under arbetet fast upphängd
pä en vertikal axel och den andra hälften
svang-bar kring samma axel. Kärnornas insättande och
utdragande förmedlas antingen genom en på bägge
kärnorna samtidigt verkande häfarm (fig. l och 2),
eller är den vertikala kärnans vikt utbalanserad
och den andras rörelse åstadskommes medelst en
skruf (fig. 3). Alla kärnor och kärndelar äro
genomborrade i axiell led för att vid utdragningen
förhindra, att vacuum uppkommer, som skulle i högsta
f rad försvåra kärnornas aflägsnande från hvarandra,
gjutformens ena halfva är ett spår upptaget (A,
fig. 1), hvarigenom den emellan formen och kärnan
*) »Bihang till J. A. K.» 1908, sid. 720, 1909, sid. 692.
